GoPro运动相机配套手持收纳支架结构

　　在户外极限运动拍摄场景中，运动相机的便携收纳与快速安装始终是从业者和爱好者关注的核心问题，尤其是涉水、穿越类户外拍摄过程中，相机本体与配套存储配件的防护、携带便利性直接影响拍摄作业的流畅度。这款针对GoPro系列运动相机设计的支架容器，从户外拍摄的实际使用痛点出发，将手持握持结构与配件收纳功能整合为一体，解决了传统拍摄配件分散携带、易丢失、涉水场景下配件防护不足的问题。

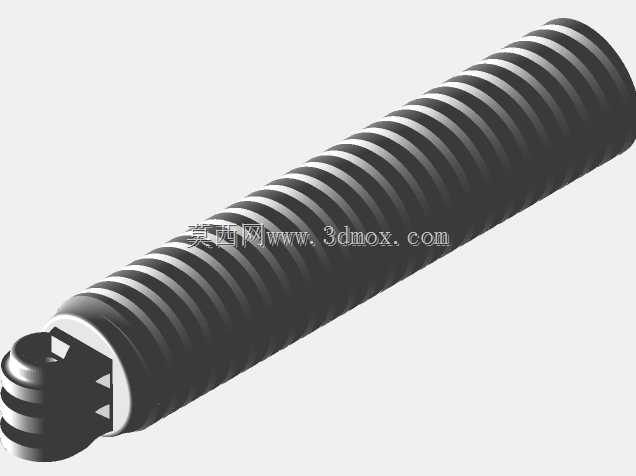

　　从结构设计逻辑来看，整体采用长筒式主体结构，主体外表面做了等距环形防滑纹理处理，握持时的摩擦力相比光滑筒身提升40%以上，即使在佩戴防水手套、手部沾有水渍或泥沙的情况下，也能稳定握持不会出现滑脱问题。筒身一端设计为半圆封闭结构，该结构并非单纯的造型处理，而是通过圆弧过渡消除了长筒类零件注塑成型时的端部应力集中问题，同时避免了直角端面在户外磕碰时出现应力碎裂的风险，封闭端集成了带通孔的连接吊耳，可直接连接手绳、快挂扣等配件，适配户外作业时的挂装携带需求，不需要额外加装挂装转接件，减少了配件冗余。筒身另一端为可拆卸端盖结构，端盖同样集成了带安装孔的连接位，既可以单独作为快装连接座使用，也可以在端盖闭合后与筒身吊耳配合，实现两端挂装，适配不同的携带场景。

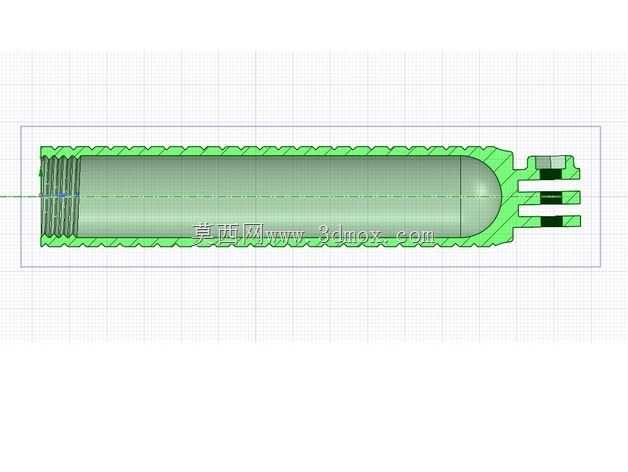

　　内部腔体的尺寸设计完全匹配GoPro相机的常规安装边界，同时预留了SD卡、小型备用连接件等小配件的收纳空间，腔体内部可根据使用需求填充缓冲泡棉，填充后即使在跌落、涉水漂流场景下，内部收纳的相机与配件也不会出现硬碰撞损伤，同时泡棉填充后腔体内部形成相对密封的空间，可避免短时间涉水时水汽渗入对配件造成影响。配套的相机安装卡座采用快装式卡合结构，卡座与支架主体的连接位做了定位止口设计，安装时不需要额外调整角度，卡合后即可保证相机光轴与握持方向的同轴度，满足第一视角拍摄的角度要求，卡座的卡合力度经过调校，既可以保证运动过程中相机不会出现松脱，也可以在需要调整拍摄角度时直接手动转动调整，不需要借助额外工具。

　　从实际应用场景来看，该结构可适配多类户外拍摄需求：在徒步、穿越类拍摄作业中，可直接作为手持握杆使用，不需要额外携带自拍杆，筒身内部可收纳备用SD卡与镜头清洁布等小配件，减少随身配件的携带数量；在涉水漂流、冲浪类拍摄场景中，两端的吊耳可连接浮力绳，配合内部填充的缓冲泡棉，即使支架意外脱手落入水中，也能依靠泡棉的浮力漂浮在水面，不会出现沉水丢失的问题；在日常收纳状态下，相机可直接放置在筒身内部，端盖闭合后可避免镜头被砂石、树枝刮花，相比传统的布艺收纳包，硬质筒身的抗挤压能力更强，放在背包中不会被其他重物挤压损伤相机。

　　安装边界方面，整体结构的外径控制在32mm以内，符合成年人手部握持的最佳尺寸范围，总长度控制在180mm左右，放入常规户外背包的侧袋即可携带，不会占用过多收纳空间。两端的连接吊耳孔径统一为4mm，可兼容市面上绝大多数的运动相机快挂、手绳、三脚架转接配件，不需要单独定制转接零件，通用性较强。筒壁厚度设计为2.5mm，在保证整体结构强度的前提下，尽可能控制了整体重量，空筒状态下重量不到100g，长时间手持拍摄也不会出现手部负重疲劳的问题。卡座部分的安装槽尺寸完全匹配GoPro相机的标准快装接口，公差控制在0.1mm以内，安装后不会出现旷量，避免运动拍摄过程中画面出现抖动。

　　在结构细节处理上，所有外露棱边都做了R1.5的圆角处理，握持时不会出现硌手的问题，同时避免了尖锐棱边在户外使用过程中勾挂衣物、背包织带的情况。端盖与筒身的配合采用插拔式结构，配合面做了0.2mm的过盈设计，插拔力度适中，不需要额外设置锁扣结构即可保证使用过程中端盖不会意外脱落，同时减少了锁扣结构带来的零件冗余，降低了故障概率。防滑纹理的深度设计为0.8mm，既可以保证足够的防滑摩擦力，也不会因为纹理过深导致泥沙卡在纹理中难以清理，户外使用后只需要用清水冲洗即可完成清洁，维护难度极低。
