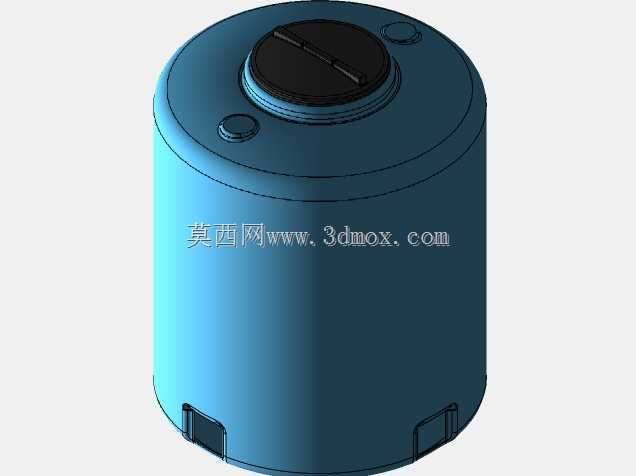

立式圆柱储水罐体结构三维设计

　　这款立式圆柱储水罐体，在民用给排水、小型工业循环水系统、户外临时供水点位、小型净水设备配套场景中都有广泛适配空间，日常可承担常温清水、低腐蚀性水性介质的暂存、稳压、缓冲作用，是小型供水回路里很常见的储容类部件。从结构设计逻辑来看，整体采用直筒圆柱构型，核心考量是圆柱壳体在内部液压作用下应力分布更均匀，相同容积下耗材用量更少，同时直立放置的形式占地面积更小，适合在空间局促的设备间、户外墙角、设备机架侧边安装布置。罐体顶部设置了带防滑槽的旋合式密封端盖，端盖与罐体口部采用阶梯式配合结构，配合密封圈可实现常压下的可靠密封，顶部预留的两个小型凸台结构，一个可作为液位传感器安装位，另一个可作为溢流口或者排气接口的预制位，

　　无需后期在罐体上额外开孔加工，降低现场改造的渗漏风险。罐体底部对称设置的两个卡扣式凸耳结构，是专门为快速安装固定设计的，安装时可直接卡入配套支架的卡槽内，无需额外打孔穿螺栓，能大幅缩短现场安装的工时，同时凸耳的加强筋结构与罐体底部做了圆弧过渡处理，避免长期承重出现应力开裂的问题。从安装边界来看，罐体整体外径控制在适配常规小型支架的尺寸范围内，直立放置时重心落在罐体中心轴线上，即使在有轻微振动的设备旁安装，也不会出现重心偏移倾倒的问题，罐体底部到顶部端盖的总高度，预留了端盖开启的操作空间，日常开盖清理内部、添加介质时无需完全拆卸周边管路。设计过程中针对壁厚做了针对性校核，常压储水工况下的壁厚取值兼顾了结构强度与材料成本，

　　罐体外部做了均匀的壁厚处理，没有局部过薄或者应力集中的锐角结构，所有转角位置都做了圆角过渡，既降低注塑或者滚塑加工时的成型难度，也避免长期使用过程中应力集中导致的罐体开裂。罐体顶部的端盖防滑槽采用一字型布局，徒手即可完成旋紧与开启操作，无需借助专用扳手，日常维护的便捷性更高，端盖中心的密封面做了微凸设计，旋紧后可均匀压紧密封圈，不会出现偏压渗漏的情况。在实际配套选型时，这款罐体可直接对接小型增压泵的进水端，作为泵前储水缓冲单元，避免泵体出现空吸的问题，也可作为小型净水设备的中间储水单元，承接过滤后的净水暂存功能，在户外临时供水场景中，搭配快接接头即可快速组成临时供水回路，拆卸转运也十分便捷。结构建模过程中，

　　所有配合面的尺寸公差都按照常压储液容器的通用要求设置，口部的配合间隙控制在密封圈压缩量的合理区间内，既保证密封效果，也不会出现端盖旋合过紧难以开启的问题，底部安装凸耳的卡槽尺寸适配行业通用的安装支架规格，无需单独定制配套支架，可直接选用现有标准件完成安装。
