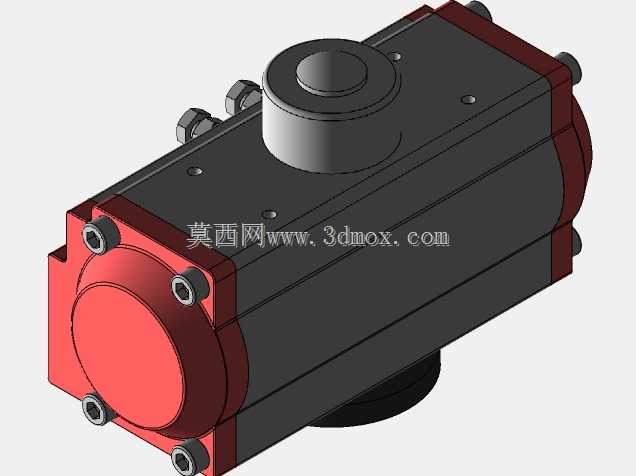

气动执行器RAT052-DA结构设计

　　这款RAT052-DA型气动执行器，是阀门驱动领域里应用极广的角行程执行部件，日常在化工流体管线、市政给排水系统、制药洁净管路、暖通空调控制阀组里都能见到它的身影，核心作用是接收气动控制信号，将压缩空气的压力能转化为输出轴的旋转扭矩，带动配套的球阀、蝶阀等做90度回转动作，完成管路介质的通断或者流量调节控制。从结构设计来看，这款执行器采用了经典的双活塞齿轮齿条式传动结构，缸体部分做了方正的一体化压铸成型处理，两侧端盖用内六角螺栓对称锁紧，端盖和缸体的接合面做了精密的平面加工，配合O型密封圈实现腔体的气压密封，避免压缩空气泄漏导致的输出扭矩不足问题。顶部的气源接口预留了标准的内螺纹安装位，

　　既可以直接接气管实现单作用或者双作用的气路控制，也能加装电磁阀、限位开关等附件，满足自动化控制系统的信号反馈和远程控制需求。输出轴采用了底部伸出的结构设计，轴端做了标准的方榫连接结构，和阀门阀杆的连接不需要额外做转接加工，安装时直接对正阀杆方孔插入，再通过侧面的锁紧螺栓固定即可，能有效降低现场安装的对位难度，减少装配工时。从安装边界来看，这款执行器的底部安装法兰符合通用的阀用执行器安装标准，法兰上的螺栓孔位间距和同规格的球阀、蝶阀安装尺寸完全匹配，不需要额外制作转接法兰，不管是新阀门配套还是旧管线的阀门执行器替换，都能直接适配。外形上缸体两侧的端盖做了醒目的红色涂装，和黑色的缸体形成明显区分，

　　一方面是在工业现场复杂的管线环境里能快速识别出气动部件的位置，另一方面端盖采用的是高强度铝合金材质做了表面氧化处理，红色涂层也能提升部件的防腐蚀能力，在潮湿或者有轻度腐蚀的车间环境里也能长期稳定工作。设计过程中，活塞部分的齿条和输出轴上的齿轮做了等模数等压力角的参数匹配，齿轮齿条的啮合间隙控制在极小的范围内，既保证传动过程中没有明显的空行程，提升阀门开关的位置精度，也避免间隙过小导致的传动卡滞问题。活塞上的密封件采用了耐磨的高分子材料，在长期往复运动的过程中能保持稳定的密封性能，减少日常维护的频次。执行器的两端设置了行程调节螺钉，可以在小范围内调整输出轴的旋转角度，确保阀门在全开和全关位置时能准确到位，

　　不会出现开关过位导致的阀座密封面磨损，或者开关不到位导致的介质内漏问题。在实际工况应用中，这款执行器可以适配不同压力等级的压缩空气气源，常规工厂气源压力下就能输出足够的扭矩驱动对应通径的阀门，针对不同的介质工况，不管是常温的清水管线，还是有一定温度的化工流体管路，只要配套的阀门扭矩在这款执行器的输出范围内，都能稳定实现开关动作。和电动执行器相比，这款气动执行器的结构更简单，响应速度更快，在有防爆要求的化工车间、油气储运站点等场景里，不需要做额外的防爆处理就能使用，安全性更高，而且日常维护只需要定期检查密封件和气源过滤情况即可，维护成本远低于同扭矩等级的电动执行装置。建模过程中，所有的连接螺栓位置、密封槽尺寸、安装孔位的坐标都严格按照实际加工尺寸做了1:1还原，缸体的壁厚、活塞的行程长度、齿轮的分度圆直径等参数都经过了扭矩校核，确保模型导入到装配体里和阀门做配套装配时，不会出现干涉问题，不管是做阀门整套设备的方案设计，还是做现有管线的改造模拟，都能直接调用这个模型完成整体装配校验，不需要再重新测绘执行器的外形和安装尺寸，能大幅缩短结构设计阶段的建模时间。另外执行器顶部的指示轴结构也做了完整还原，当输出轴旋转时，顶部的指示块会同步转动，现场巡检人员可以直接通过顶部指示块的位置判断阀门的开关状态，不需要爬到管线上查看阀位，提升现场巡检的效率和安全性。
