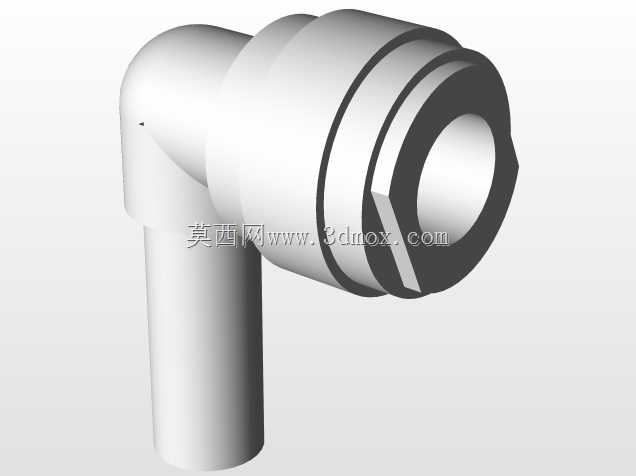

3/8规格直角快插式阀杆弯头接头结构

　　在流体管路布设场景中，尤其是气动控制回路、低压流体输送系统的装配环节，直角转向的管路连接件是规避管路弯折应力、优化布线路径的核心配件，这款3/8规格的快插式阀杆弯头，正是针对阀组端侧的管路转向需求开发的适配结构。日常设备调试中经常遇到阀组安装空间局促，直管硬接会导致管路强行弯折产生憋压、密封失效甚至管路断裂的问题，这类直角弯头的存在，能够直接在阀杆输出端完成90度管路转向，无需额外拼接多段接头，大幅压缩阀组周边的管路占用空间。从功能特性来看，这款接头采用快插式的管端连接结构，接入端适配外径3/8英寸的硬质或半硬质管路，插接时无需额外套丝、缠生料带，管路插入后内部的弹性卡环会自动咬合管外壁，配合内置的丁腈橡胶密封圈实现端面密封，

　　拆卸时只需按压接头端的释放环即可拔出管路，相比传统螺纹接头，装配效率能提升60%以上，也避免了螺纹连接反复拆装导致的滑牙、密封失效问题。接头的另一端为阀杆适配结构，能够直接匹配对应规格的阀杆输出端口，连接后同轴度公差控制在0.1mm以内，不会出现管路偏心导致的流体紊流问题。设计阶段首先考虑的是管路通径的一致性，接头内部的流道全程做了等径过渡处理，直角转向处采用圆弧导流结构，没有突兀的截面变化，流体经过时的压损控制在5%以内，不会因为接头的存在导致整个回路的流量不足。外形结构上，接头整体采用L型直角布局，主体外壁做了防滑滚纹处理，安装时可以直接用手拧动对接阀杆，无需额外借助扳手就能达到初始密封扭矩，后续如果需要加固，

　　外壁的六角结构也能适配普通扳手操作，不会出现打滑问题。安装边界方面，这款接头接入阀杆后，横向伸出的长度控制在32mm以内，垂直向下的管段长度为28mm，在排布密集的阀组岛安装场景中，相邻接头之间不会出现干涉，哪怕阀件间距只有10mm，也能顺利完成插接操作。接头的壁厚设计经过耐压校核，在1MPa的工作压力下不会出现形变，常规气动系统0.4-0.8MPa的工作压力区间可以长期稳定工作，适用的流体介质包括压缩空气、低压清水、惰性气体等，不会出现密封圈溶胀、壳体腐蚀的问题。实际选型过程中，需要注意两端的适配尺寸，阀杆连接端的密封采用端面O型圈密封，安装时要确保阀杆端面没有毛刺、杂质，避免O型圈被划伤导致泄漏；快插端接入管路时，

　　要保证管路切口平整、没有斜口或飞边，插入深度要达到接头内部的定位台阶，否则会出现插接过浅导致的管路脱开、漏气问题。在自动化生产线的气动阀组改造、小型净水设备的管路装配、实验室气路的布设场景中，这类快插直角弯头的使用频率极高，相比传统的螺纹弯头加直通快插的组合方案，单一接头的结构减少了两个潜在的泄漏点，也降低了物料采购的品类数量，方便库房的备件管理。建模过程中，对内部的卡环、密封圈、释放环这些活动部件都做了装配间隙的预留，快插端的卡环张开量、释放环的按压行程都按照实际配件的尺寸做了还原，导入装配体后可以直接模拟管路插接的动作，验证周边的安装空间是否足够，不会出现建模完成后实际装配时接头和周边钣金、支架碰撞的问题。接头的外表面没有多余的凸起结构，积尘后清理也很方便，适合在食品包装、制药设备这类对卫生有一定要求的场景使用，整体材质采用符合环保要求的共聚甲醛材质，强度高、韧性好，长期使用不会出现脆裂问题。
