1/4英寸管径直角弯头阀杆接头结构

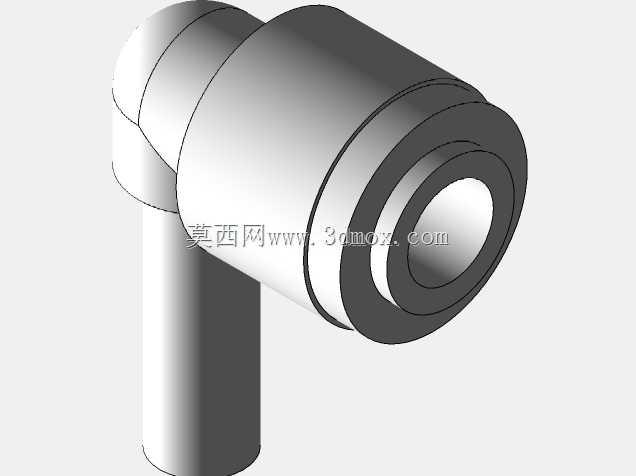

　　在流体输送管路的布设场景中，直角转向类接头是调整管路走向、规避设备安装干涉的核心连接件，这款适配1/4英寸管外径的直角弯头阀杆接头，主要面向低压气动回路、小型液压控制支路、实验室流体管路等需要90度转向接驳的工况，可直接与同外径的硬质尼龙管、软质PU管或者金属毛细管路配合，完成阀端输出口与布设管路的直角转向连接，避免管路弯折过度导致的通径缩窄、流体阻力陡增甚至管路折裂漏液的问题。从结构设计逻辑来看，这款接头采用L型一体式本体结构，两个连接端分别对应阀杆接驳侧与管路插接侧，阀杆侧采用台阶式密封结构，靠近端面的位置设置了环形密封槽，可配套O型密封圈实现与阀座安装孔的径向静密封，安装时直接插入阀座对应规格的安装孔内，

　　通过侧面顶丝或者卡簧完成轴向定位，不需要额外加工螺纹，大幅提升狭小安装空间内的装配效率。管路插接侧采用快插式结构设计，内部集成了弹性卡爪与内置密封胶圈，管路插入时卡爪会自动卡紧管路外壁，胶圈则贴合管路外圆实现密封，拆卸时只需要按压接头端面的释放环，卡爪张开即可拔出管路，不需要额外工具，适合需要频繁拆装调试的试验台管路、小型自动化设备气路场景。从外形尺寸与安装边界来看，接头本体采用等径转角设计，两个连接端的轴线呈标准90度垂直，转角处做了大圆弧过渡处理，既可以降低流体在转角位置的局部阻力，也能避免直角结构带来的应力集中问题，提升接头本体的耐压能力。接头整体外圆做了滚花或者光面处理，方便安装时手持对位，

　　整体轴向长度控制在适配1/4管径的紧凑范围内，安装后不会占用过多阀组周边的空间，在排布密集的阀岛安装场景中，相邻接头之间不会出现干涉问题。在实际选型应用中，这款接头适配的管路外径严格对应1/4英寸规格，工作压力范围覆盖常规气动系统的0-1MPa工况，也可适配低压液压回路或者水性流体输送场景，密封材质可根据输送介质的特性更换，输送普通压缩空气时采用丁腈橡胶密封即可，若输送腐蚀性弱酸碱介质则可更换为氟橡胶密封件。设计建模过程中，需要重点保证两个连接端的同轴度、密封槽的尺寸公差，快插端的内孔尺寸需要与管路外径做间隙配合，公差控制在0.05mm以内，既保证管路插拔顺畅，也能避免间隙过大导致的泄漏问题；转角位置的壁厚需要均匀一致，

　　避免注塑或者金属加工过程中出现缩孔、壁厚不均导致的耐压强度不足问题。在管路布设时，这类直角接头可以有效减少管路的弯折半径，相比直接弯折管路的布设方式，能让管路排布更整齐，同时降低管路的疲劳损伤，延长整套管路系统的使用寿命，在小型自动化设备的气路排布、桌面型试验台的流体回路搭建、小型气动工具的管路接驳场景中都有广泛的应用。建模时还原了接头的所有细节特征，包括密封槽的退刀结构、快插端的卡爪安装槽、本体的倒角过渡，可直接用于设备的管路布局干涉检查、阀组装配模拟，也可作为接头类产品设计的参考原型，帮助结构工程师快速完成管路系统的布局设计，减少重复建模的工作量。
