90度直角阀杆弯头气动管路接头结构

　　在气动控制回路、小型流体输送管路的布设场景里，直角转向接头是解决管路空间转向、规避设备结构干涉的核心连接件，这款90度结构的阀杆弯头，主要适配外径3/8英寸的硬质管路与1/4英寸规格的阀杆安装接口，多用于紧凑型气动阀组、小型流体控制单元的管路接驳环节。从实际使用场景来看，这类接头常出现在设备内部阀岛周边的管路排布中，当阀组安装面与管路走向存在垂直转向需求时，无需额外弯折管路就能完成转向连接，能有效避免硬管弯折造成的通径缩颈、管路应力集中开裂等问题，也能减少软管弯折带来的通流阻力上升、管路过早疲劳老化的隐患。

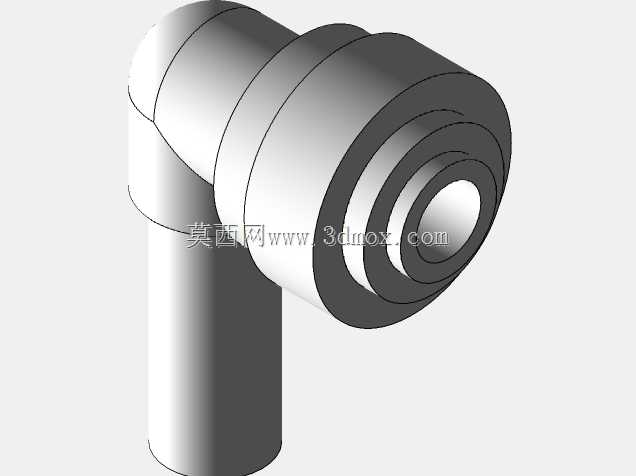

　　从功能特性上看，这款接头采用一体式L型本体结构，两个连接端分别对应不同的接驳形式：一端为适配3/8英寸管外径的插接结构，内部集成了密封与卡紧结构，管路插入后可自动实现径向密封与轴向锁紧，能承受常规气动回路0-1MPa的工作压力，在额定压力范围内不会出现渗漏、脱管问题；另一端为1/4英寸规格的管脚连接端，可直接插入对应规格的阀件安装孔内，通过端面密封或者侧面密封圈实现与阀件流道的连通，无需额外配置转接头就能完成阀件与管路的对接，减少了管路连接的节点数量，也就降低了整个回路的泄漏风险点。

　　设计过程中首先考虑的是流道的平顺性，L型转向位置的内部流道采用圆弧过渡结构，没有直角锐边，流体经过转向位置时不会产生明显的涡流区，能有效降低管路的压力损失，对于对压力波动敏感的精密气动控制回路来说，这种平顺流道设计能减少气流经过接头时产生的压力脉动，提升阀件控制的稳定性。其次是安装边界的控制，整个接头的外部轮廓做了等径阶梯设计，插接端的外圆尺寸与配套管路的固定卡扣尺寸匹配，安装时不需要额外预留过大的操作空间，在密集排布的阀组间隙里也能完成插拔操作；管脚端的插入深度做了明确的尺寸限位，安装到位后接头端面会与阀件安装面完全贴合，不会出现插入过深顶坏阀件内部流道、或者插入过浅导致密封失效的问题。

　　外形尺寸上，接头两个连接端的轴线完全垂直，转向位置的外圆做了加厚处理，因为管路转向位置是应力集中的高发区域，当管路受到外部拉扯、振动载荷时，转向位置承受的弯矩最大，加厚的本体结构能提升接头的抗载荷能力，在设备持续振动的工况下也不会出现本体断裂的问题。接头的外表面没有多余的凸起结构，所有棱边都做了倒角处理，安装过程中不会划伤操作人员的手部，也不会刮破相邻的软管外壁。从安装适配性来看，这款接头的整体轴向尺寸控制紧凑，在狭小的设备安装腔体内，不需要调整周边阀件的安装位置就能直接装配，能有效压缩设备内部管路布设的占用空间，对于紧凑型自动化设备、小型桌面型流体控制设备的内部管路设计来说，这类小尺寸直角接头能大幅提升管路布设的灵活性。

　　实际选型使用时，需要注意两个连接端的尺寸匹配：插接端仅适配外径公差在标准范围内的硬质尼龙管、PU管，若管路外径超差会出现密封不严或者插装困难的问题；管脚端需要匹配阀件上对应深度的安装孔，安装前需要确认孔内的密封槽位置与接头密封圈位置对应，避免装配后出现侧向渗漏。另外在管路布设时，接头插接端的管路保留适当的自由长度，不要让管路对接头产生持续的侧向弯矩，虽然接头本体做了加强设计，但长期承受额外弯矩会加速密封结构的老化，缩短接头的使用寿命。这款接头的结构设计完全围绕实际管路安装的痛点展开，没有冗余的结构设计，所有尺寸都服务于安装便捷性、密封可靠性与通流稳定性，能满足大部分常规工业气动、低压流体回路的转向连接需求。
