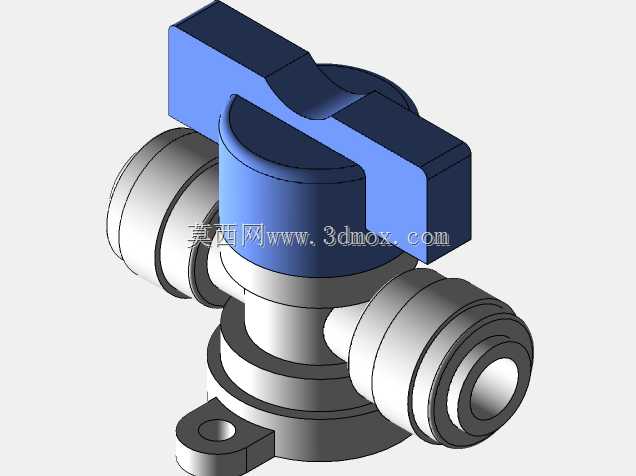

带平台安装座1/4英寸快插三通球阀

　　这款三通式球阀主要面向气动控制回路、小型流体输送管路的换向与通断控制场景，在轻工自动化生产线的气动执行器供气管路、实验室小型流体分配系统、小型水处理设备的支路切换环节都能适配，相比常规两通球阀，单阀即可实现三个管路接口的流向切换，省去多阀组拼装的空间占用与管路接头冗余。阀体底部集成的带安装孔平台是设计上的实用考量，安装时无需额外加工固定支架，直接通过螺栓穿过平台上的定位孔即可将阀固定在设备面板、安装基板上，避免管路震动导致阀位偏移，也能减少快插接头受侧向力出现的漏气漏液问题。三个接口均采用快插式结构，适配外径1/4英寸的硬质尼龙管、PU气管，安装时无需套丝、打胶，直接将管路插入接口即可靠卡簧锁紧、密封圈密封，后期维护拆换管路时，

　　按下接口端部的释放环即可拔出管路，比螺纹连接的阀件装配效率提升六成以上，适合现场快速布线的项目场景。手柄采用大扭矩蝶形设计，表面做了防滑的平面处理，操作人员带劳保手套也能轻松扳动，手柄旋转90度即可完成阀位切换，内部的球形密封件采用对称流道设计，切换流向时流阻波动极小，不会出现支路流量骤变的问题，三个接口的通径保持一致，不会因为换向出现局部节流导致的压力损失。设计阶段特意将安装平台的位置做了下沉处理，平台上的安装孔中心距与接口中心保持固定尺寸公差，安装时能保证三个接口的朝向与预设管路走向完全对齐，不会出现阀固定后接口歪斜导致的管路弯折问题；阀体主体的阶梯式结构是为了兼容内部密封件的装配公差，每一段台阶的直径都对应内部密封圈、

　　球形阀芯、定位卡簧的安装尺寸，装配时从底部依次装入各部件后再压入底部密封端盖，无需复杂的工装即可完成组装，也方便后期更换磨损的密封件。整体外形的安装边界控制紧凑，手柄扳动到最大角度时不会超出安装平台的外轮廓范围，在密集排布的阀组安装场景中，相邻阀件的手柄不会出现干涉，三个快插接口的端部间距预留了足够的手指操作空间，插拔管路时不会被相邻阀件或者管路挡住。内部的球形阀芯采用通孔直径与接口通径完全一致的设计，全开状态下管路流道完全贯通，没有缩径问题，对于含有微小杂质的低压流体，也不容易出现堵塞情况；阀杆与手柄的连接采用扁位定位，扳动手柄时不会出现打滑空转的问题，阀杆处的双重密封圈结构，在长期频繁扳动的工况下也能保证阀杆位置不会出现外漏。

　　这款阀的工作压力适配常规气动系统的0-1MPa压力范围，也可用于低压输水、弱腐蚀性流体的管路控制，安装时只要保证安装平台的固定面平整，三个接口的管路插入深度到位，即可长期稳定工作，不需要频繁的维护保养，适合作为标准化的管路控制元件集成到各类小型设备的流体回路中。
