BSP1/4内螺纹快插式气动管接头结构

　　这款BSP1/4内螺纹转1/4管外径的快插接头，是气动回路搭建中极为常用的管路连接件，在轻工自动化生产线、小型气动工装、实验室气路排布、小型设备气控系统里都有极高的出镜率，主要承担硬质内螺纹接口端与软质气动管路之间的快速转接功能，无需额外套丝、缠生料带做复杂密封，也不用卡套、压环这类额外紧固件，插接管材时只要把PU管或者尼龙管切平端面，直接推入接头的快插端口就能完成密封与固定，拆卸时只要按压接头端部的释放卡环，就能顺利拔出管材，日常维护换线效率比传统卡套式接头高不少。

　　从结构设计逻辑来看，这款接头的内螺纹端采用标准BSP1/4平行管螺纹，螺纹加工精度满足常规气动系统的密封要求，配合螺纹端面的密封垫或者生料带就能实现端面与螺纹副的双重密封，适配市面上绝大多数带1/4BSP内螺纹接口的气动阀、气缸、气源处理元件的外螺纹接口，不会出现螺纹牙型不匹配导致的滑牙、漏气问题。接头中部的六角结构是专门为安装预留的受力位，使用普通开口扳手就能卡住拧紧，不会因为扳手打滑刮伤接头外表面，六角的对边尺寸按照常规气动接头的通用标准设计，和同规格其他品牌接头的扳手位通用，现场安装不用准备特殊规格工具。

　　快插端的内部结构做了分层设计，最外侧是弹性塑料释放环，往里是不锈钢卡爪、橡胶密封环、定位止挡环，卡爪的齿形做了倒钩处理，管材插入后卡爪会在气压作用下越抱越紧，哪怕管路存在小幅拉扯振动也不会出现脱管问题，内部的丁腈橡胶密封环和管材外壁紧密贴合，在0-1MPa的常规气动工作压力下不会出现渗漏，适配的管材外径严格控制在1/4英寸也就是6.35mm的公差范围内，管材外径公差只要在±0.1mm以内都能可靠密封。

　　安装边界上，这款接头的整体轴向长度控制得比较紧凑，在狭小的设备阀岛安装空间里也能顺利布置，不会因为接头长度过长和周边的管路、元件产生干涉，接头的最大外圆直径比螺纹端的六角对边尺寸略小，排布相邻接头的时候只要预留出扳手操作的空间就能完成安装，不需要额外预留太大的操作余量。在实际选型使用的时候要注意，这款接头仅适用于压缩空气等非腐蚀性气体介质，不能用于有腐蚀性的流体或者高温液体管路，工作环境温度范围在-20℃到80℃之间，超出这个温度范围密封橡胶会加速老化失去密封性能。

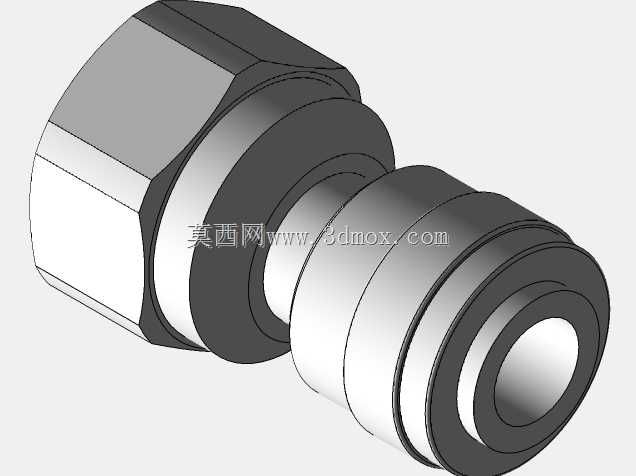

　　建模的时候对内部的卡爪、密封环的配合间隙做了精准还原，快插端的内孔台阶尺寸和实际产品完全一致，导入装配体的时候可以直接和对应规格的气动管路、阀件做配合干涉检查，不用再额外调整接头的安装尺寸，做气路布局的时候可以直接调取这个模型排布管路走向，提前预判管路折弯半径和接头安装位置的干涉问题，减少现场装配的时候才发现空间不足需要改管路的问题。接头的外表面做了哑光金属质感的处理，和实际阳极氧化或者镀镍处理的接头外观质感一致，做设备三维渲染展示的时候也能还原真实的装配效果，不会出现模型外观和实物差距过大的问题。
