直插式K10-23型电容器结构设计

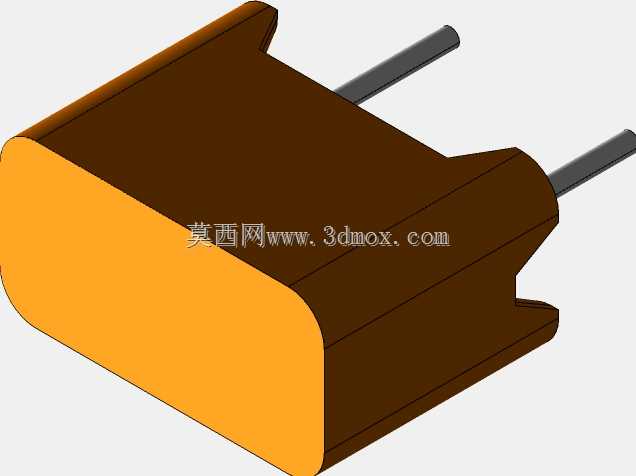

　　在消费类电子、小型通讯终端、工业控制板卡的直插元件布局场景中，这类带双直插引脚的塑封电容是板级电路里十分常见的无源器件，主要承担电路里的信号耦合、高频杂波滤除、局部储能稳压的作用，在电源输入回路、信号传输链路、芯片供电引脚旁都能见到这类元件的应用。不同于贴片电容的表贴焊接工艺，这款电容采用直插式引脚设计，在波峰焊、手工焊的加工场景里适配性更强，尤其适合小批量试制、维修替换场景下的板件装配，引脚的刚性结构也能在有轻微振动的使用场景下保持焊接点的连接可靠性，避免贴片元件易出现的虚焊、掉件问题。从结构设计层面来看，这款电容的主体采用半包覆式塑封结构，主体一端做圆弧过渡处理，既可以在注塑成型时减少应力集中点，

　　避免塑封壳体在温度循环变化下出现开裂，也能在插件装配时引导元件顺利进入PCB的对应安装孔，减少插装时的卡滞问题。主体两侧预留的凸起卡位结构，是为了在插件时让元件本体与PCB板面保持固定的安装高度，避免元件贴板过近导致焊接时助焊剂残留无法挥发，或是离板过高导致引脚受力弯折、元件晃动的问题，这个卡位的尺寸设计需要匹配常规波峰焊的工艺要求，保证焊接时引脚的吃锡长度符合行业通用的加工标准。引脚部分采用平直圆柱结构，直径与常规2.54mm间距的PCB插件孔适配，两根引脚的中心距严格匹配通用直插元件的孔位规范，能直接兼容现有多数通用板卡的元件封装库，不需要额外调整孔位尺寸就能完成装配。引脚伸出主体的长度做了冗余设计，

　　装配时可以根据不同板厚的需求裁剪引脚长度，适配1.2mm到2.0mm厚度的常规PCB板材，也能满足不同焊接工艺下的引脚露出长度要求。塑封主体的外形做了切边处理，在高密度布板的场景下，可以和周边的电阻、二极管等直插元件保持最小安全间距，提升板面的空间利用率，同时主体的绝缘塑封材料可以满足常规电子设备的耐压、绝缘要求，避免相邻元件之间出现短路风险。在实际选型应用中，这类电容的安装边界需要注意，主体的投影区域要避开PCB上的走线过孔、丝印标识，引脚焊接后的焊盘尺寸要符合直插元件的焊盘设计规范，保证焊接后的连接强度。不同于大容量电解电容的立式圆柱结构，这款扁形结构的电容整体高度更低，在对设备内部空间厚度有要求的薄型设备里，

　　能有效降低板上元件的整体高度，适配紧凑结构的装配需求。在三维建模过程中，这类元件的模型需要重点还原引脚的位置度、主体卡位的尺寸、安装面的平面度，保证在做板级装配干涉检查时，能准确模拟元件装配后的实际状态，提前发现布板时的空间干涉问题，避免打样后出现元件装不上、和周边结构件碰擦的问题。对于结构设计人员来说，这类通用直插元件的准确建模，是完成整机内部布局、PCB装配校验的基础环节，尤其是在做通讯类小型终端的内部结构设计时，板上元件的高度、占位尺寸直接影响外壳的内部空间预留，精准的元件模型能有效减少结构反复修改的次数，提升整机研发的效率。
