双插针侧出螺纹式多触点通讯连接端子

项目分类:通讯工具类 发布时间:2022-05-13 ID:633189
  • 双插针侧出螺纹式多触点通讯连接端子

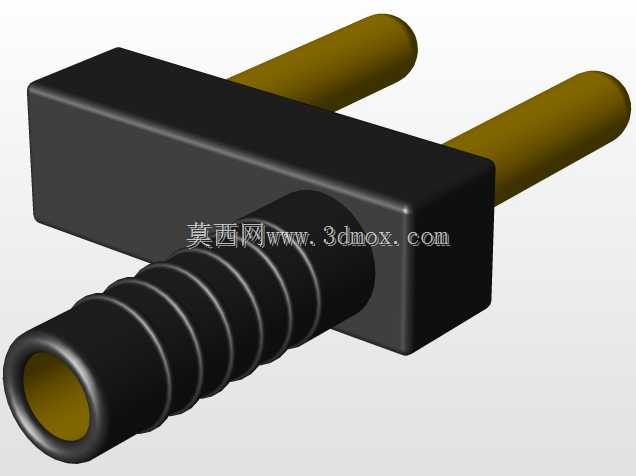

  在通讯设备内部布线、小型工控信号传输回路的搭建场景里,这类侧出双插针的多触点连接端子,是解决板端与线束端快速对接的常用基础元件。日常做设备结构排布时,经常会遇到PCB板安装空间局促、线束出线方向需要垂直于板面的情况,常规直插式接插件要么占用板上纵向空间过多,要么无法匹配侧方走线的布局要求,这款端子的结构设计刚好适配这类安装边界受限的场景。从实际功能来看,它的核心作用是实现多回路信号的稳定导通,主体绝缘基座采用方块式结构,一方面为内部导电触点提供足够的绝缘防护,避免相邻触点间出现信号串扰,另一方面平直的基座底面可以完全贴合PCB板面,在波峰焊或者手工焊接过程中不会出现偏移,保证两个插针的焊盘对位精度。伸出基座的两根平行圆柱形插针,

  尺寸公差控制在适配标准PCB焊盘孔径的范围内,插针表面做了镀覆处理,既可以提升焊接时的吃锡性能,也能降低长期使用后的接触电阻,避免信号传输过程中出现衰减。侧方延伸的带外螺纹接头,是用来对接外部线束护套的结构,接头上的多道环形螺纹槽,能够和线束端的橡胶护套或者塑料锁紧件形成紧密配合,当线束受到外部拉扯力时,拉力会被螺纹槽分散承担,不会直接传导到插针与焊盘的焊接位置,杜绝日常使用中因外力拉扯导致的焊盘脱落、触点脱开问题。做三维建模的时候,需要重点把控几个关键尺寸的配合关系:首先是两根插针的中心距,这个尺寸直接决定了端子能否顺利插入PCB对应的安装孔,偏差超过0.1mm就会出现插装困难,甚至顶坏PCB焊盘;其次是侧方螺纹接头的同轴度,

  接头轴线需要和基座侧面保持垂直,否则线束对接时会出现偏斜,导致内部触点对位不准,接触压力不足;另外基座的厚度尺寸也要匹配板端安装的空间余量,不能和板上其他贴片元件产生干涉。从设计思路上看,这款端子没有采用复杂的卡扣结构,而是依靠平直基座+双插针的定位方式实现板端固定,结构简单可靠,生产过程中注塑成型的良率更高,焊接后的抗振动性能也更好,适合用在有轻微振动的通讯终端、小型信号采集设备内部。实际选型时,要注意插针的载流能力匹配所传输的信号回路电流,虽然这类端子多用于小功率信号传输,但如果回路中存在瞬时脉冲电流,也要确认插针的导电截面积满足载流要求,避免长期工作出现过热。另外侧方接头的外径尺寸要和所选用的线束护套内径匹配,

  保证装配后护套不会出现松脱,在有防尘防水要求的场景下,还可以在螺纹位置缠绕密封生料带,或者搭配密封圈使用,提升接头位置的防护等级。建模过程中对螺纹部分做简化处理时,要注意保留螺纹的外径、螺距等关键装配尺寸,不能因为简化结构导致后续装配干涉,插针与基座的配合位置要做贴合处理,避免模型出现缝隙,影响后续工程图导出时的尺寸标注准确性。这类接插件虽然属于小型基础零部件,但在整个信号传输回路里的作用十分关键,结构设计上的微小偏差,都可能导致整个设备的信号传输不稳定,所以在建模和选型阶段,都要把安装边界、配合尺寸、受力情况考虑周全,不能只看外观形状忽略实际工程需求。
