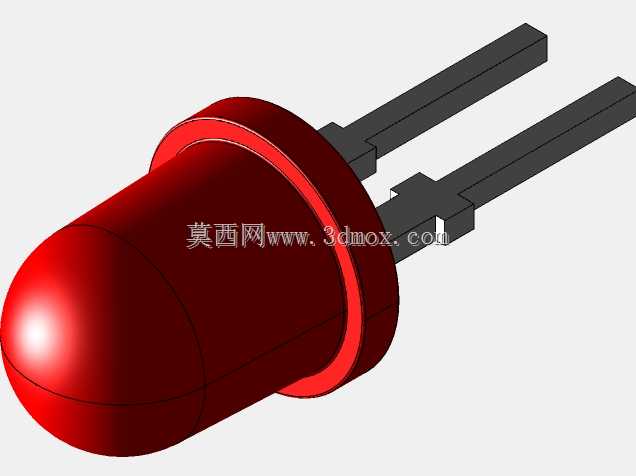

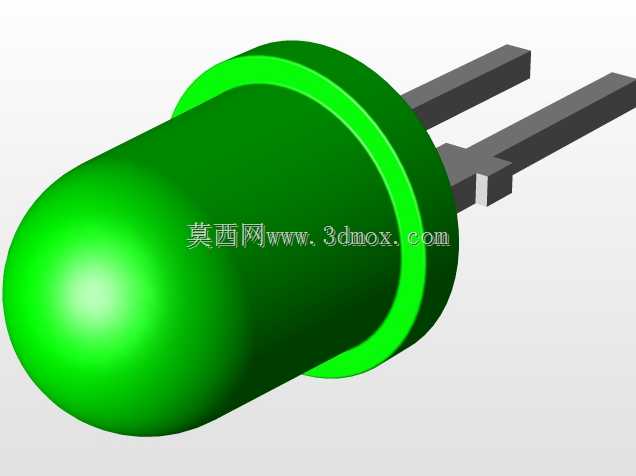

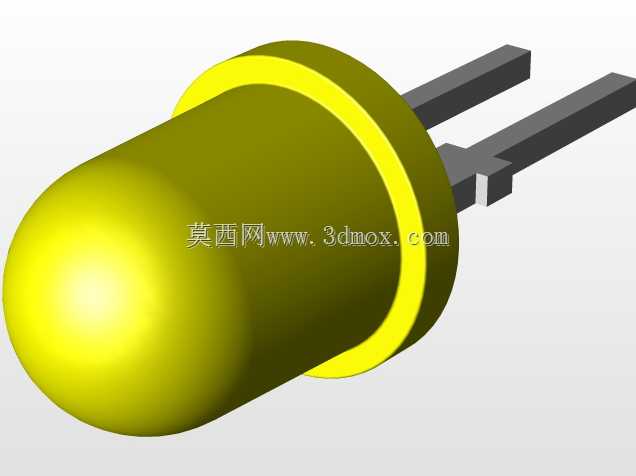

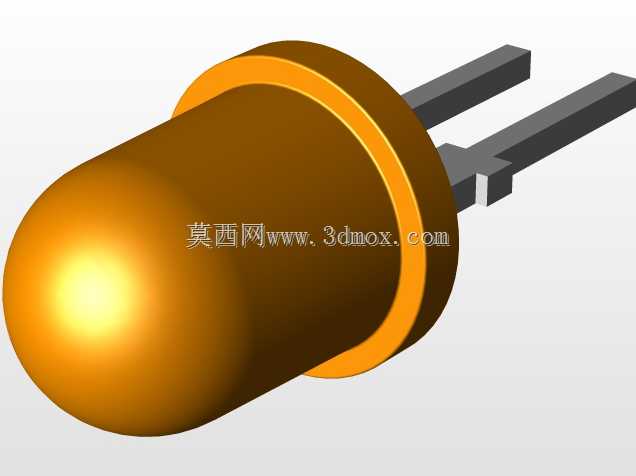

红色圆头直插式发光二极管AL307结构

　　这款直插式发光二极管的三维结构，完整还原了小功率指示类LED的典型构造，在各类电子设备的状态指示、信号反馈场景中应用极广，从消费类小家电的电源指示灯，到工业控制柜的运行状态提示，再到通讯终端的信号标识，都能见到这类封装器件的身影。从结构设计来看，器件整体分为环氧封装体、内部发光芯片、引脚支架三个核心部分，头部的红色环氧透镜采用半圆头造型，这种曲面设计并非单纯为了外形规整，而是通过环氧材料的折射率匹配，将内部芯片发出的光线进行适度汇聚，在保证15-30度有效出光角度的同时，让光线扩散范围满足近距离指示的识别需求，不会因为光线过于集中导致指示角度过窄，也不会因为过度扩散造成亮度不足无法在常规室内光照下被清晰识别。

　　环氧封装体的下部设计有一圈凸起的限位环，这部分结构在实际安装时会卡在PCB板面的上方，配合引脚的长度设计，控制器件插入PCB后的露出高度，避免焊接时器件过度贴板导致环氧体受热损伤，也能保证不同批次安装的器件高度一致，提升整机组装的外观一致性。两根平行的直插引脚采用矩形截面的金属基材，表面做镀锡处理，既保证焊接时的润湿性，也具备足够的结构强度，在手工插装或者波峰焊过程中不会轻易弯折变形；引脚的间距符合标准2.54mm网格的PCB设计规范，能直接适配通用的万能板、量产PCB的通孔焊盘，不需要额外调整孔位尺寸，降低了电路板设计的适配成本。从安装边界来看，这类器件在PCB布局时需要预留出头部透镜的直径空间，避免周边过高的元器件遮挡出光路径，

　　引脚伸出PCB背面的长度需要控制在1.5-2.5mm区间，过长会导致波峰焊后剪脚工序的工作量增加，过短则容易出现焊接虚焊、焊盘吃锡不足的问题。设计这类器件的三维模型时，需要重点还原环氧封装的曲面弧度、限位环的台阶尺寸、引脚的截面尺寸与中心间距，这些参数直接决定了模型在虚拟装配时是否能和PCB封装库精准匹配，避免结构评审时出现干涉问题。在实际选型应用中，这类红色发光二极管的导通电压通常在1.8-2.2V区间，工作电流控制在2-20mA即可满足常规指示需求，设计驱动电路时需要串联限流电阻，避免过流烧毁芯片；相比贴片封装的LED，这种直插封装的器件具备更高的结构强度，在存在一定振动的工业设备场景中，焊接可靠性更有优势，

　　同时手工维修更换也更加便捷，不需要专用的热风焊台，只用普通电烙铁即可完成拆换。在三维装配校验环节，通过该模型可以提前模拟器件安装后的高度，确认和设备外壳的透光孔位置是否对齐，避免外壳开模后出现指示灯偏位、被外壳遮挡的问题，也能核对引脚长度和PCB厚度的匹配关系，确认波峰焊时的引脚伸出量是否符合工艺要求。
