SOT131-2直插式半导体封装结构

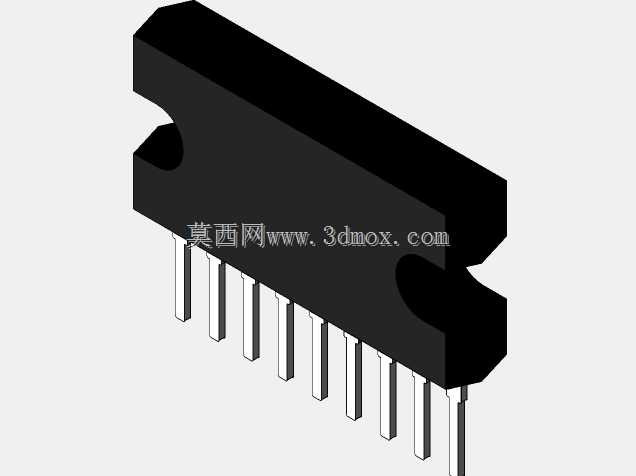

　　在消费类通讯终端、小型工控信号板、便携检测设备的电路板设计环节，直插式功率半导体封装的选型与结构适配，直接决定了板卡的生产良率与长期运行可靠性，SOT131-2这类带单侧散热凸台的多引脚直插封装，是小功率信号放大、低压电源稳压类芯片的常用封装形式，在手持对讲机、小型通讯中继模块、老式固定电话主板这类对器件抗振性有一定要求的场景中应用十分广泛。这类封装的核心设计逻辑，是在有限的封装体积内平衡引脚焊接强度、芯片散热能力与生产插装效率，不同于常规SOP类贴片封装的轻薄设计，SOT131-2采用黑色环氧塑封主体作为核心承载结构，主体两侧设计的半圆定位缺口，是插装工序中防呆定位的关键结构，能够避免工人在波峰焊前的手工插装、

　　或者自动插件机上料时出现引脚反接的问题，从生产端降低错装风险。从结构细节来看，该封装的引脚采用等间距直插排布，引脚伸出塑封主体的长度经过严格核算，既能够保证穿过标准厚度的FR-4电路板后，露出足够的长度完成波峰焊的焊锡浸润，又不会因为引脚过长导致剪脚工序残留过多应力，拉扯焊盘造成铜箔脱落；引脚本身采用铜合金基材镀锡处理，兼顾导电性能与焊接润湿性，每根引脚与塑封主体的结合位置都做了应力释放结构，避免器件在板卡受外力弯折时，引脚从塑封内部脱出造成内部芯片键合线断裂。塑封主体侧面的两个半圆凹槽，除了防呆定位的作用外，还能够在器件插装后，与电路板上的丝印标识形成视觉对位参考，方便质检环节快速核查器件安装方向是否正确；

　　同时塑封主体的背部平整面，是器件的主要散热路径，在实际板卡设计中，通常会在该位置对应的电路板区域预留开窗露铜的散热焊盘，器件插装后通过导热硅胶或者直接焊装在散热铜皮上，将芯片工作时产生的热量快速传导到电路板的铜箔层散出，避免芯片结温过高导致性能漂移。在安装边界的适配设计上，这类封装的引脚间距匹配行业通用的2.54mm标准排距，能够兼容市面上绝大多数通用PCB孔位设计，不需要为其定制特殊的钻孔间距，降低了电路板的设计成本；塑封主体的宽度与高度尺寸，也充分考虑了板卡堆叠时的空间预留，在多块板卡叠层安装的通讯设备内部，不会因为器件高度过高造成板间干涉，同时主体侧面的凸台结构，也能够在器件过波峰焊时，阻挡熔融焊锡顺着引脚爬到塑封主体表面，

　　避免相邻引脚之间出现焊锡短路的问题。从实际应用的选型角度来看，这类封装的器件通常承载的电流在1A以内，工作电压不超过40V，适合小功率信号处理、低压线性稳压这类对散热要求不算极端，但对焊接可靠性、抗振动性能要求较高的电路场景，相比同引脚数的贴片封装，直插式结构的焊点抗疲劳性能更好，在经常存在轻微振动的车载通讯设备、户外便携通讯终端中，长期运行的失效率更低；建模过程中需要重点还原引脚的位置度公差，每根引脚的中心距偏差控制在0.05mm以内，才能保证模型导入PCB设计软件后，与封装库的孔位完全匹配，不会出现插装干涉的问题，同时塑封主体的定位缺口尺寸、散热面的平面度也需要准确还原，方便结构工程师在做板卡空间校核时，准确评估器件与周边结构件、其他元器件的安全距离，避免后期打样时出现装配冲突。
