卧式直插两档滑动开关SK22H09结构设计

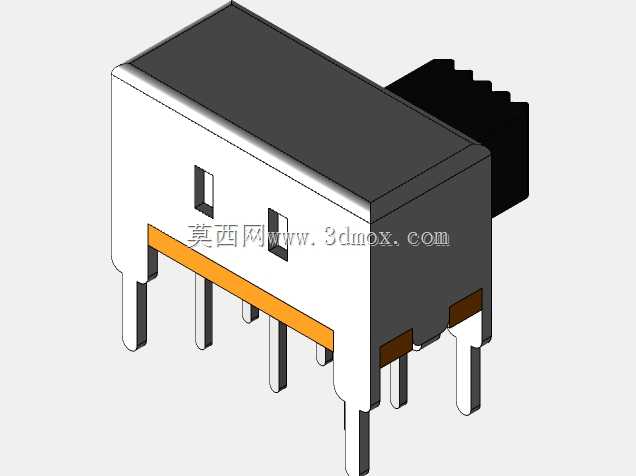

　　在消费电子、小型通讯终端、便携工控手持设备的板级电路设计中，这类卧式直插滑动开关是非常常见的板载控制元件，主要承担电路通路切换、功能档位选择、电源通断控制的作用，相比轻触按键，它不需要持续施加按压力就能保持档位状态，在需要长期保持工作模式、不需要频繁触发的电路节点上应用十分广泛，比如手持对讲机的频段切换、小型通讯模块的供电回路选择、便携检测设备的量程切换位，都能见到这类结构的开关。从结构设计角度看，这款滑动开关采用塑壳主体加直插引脚的布局，外壳采用阻燃工程塑料注塑成型，主体分为上下两个装配腔体，上部腔体容纳滑动拨块与内部动触片组件，下部腔体预留引脚穿接与焊盘避让空间，拨块采用侧向伸出的设计，操作时只需要沿开关长度方向推动拨块，

　　就能带动内部的动触片在不同静触点之间滑动，实现电路的通断与档位切换。设计时首先要考虑的是安装边界的适配性，这款开关采用卧式贴板安装，引脚为直插式设计，引脚间距按照标准2.54mm网格布局设计，能够直接适配通用PCB板的孔位排布，不需要额外定制非标准孔位，安装时开关主体底部与PCB板面预留0.2mm的装配间隙，避免塑壳底部与PCB表面的丝印、焊盘产生干涉，同时引脚伸出长度控制在3.2mm，既能满足波峰焊的吃锡深度要求，又不会因为引脚过长在焊接后残留多余引脚影响板内其他元件的布局。开关的操作拨块突出主体侧面的高度控制在4mm，既保证了操作人员推动拨块时有足够的受力接触面，不会因为拨块过窄导致操作打滑，

　　又不会因为突出高度过高在设备外壳装配时产生干涉，设备外壳上对应的拨杆开孔只需要预留1.5mm的活动余量，就能满足拨块全行程滑动的空间需求，不会出现拨块卡滞、行程不到位的问题。内部接触结构采用铜质镀银动触片设计，动触片带有预压弹性结构，在拨块滑动到对应档位时，动触片能够紧密压合在对应的静触点引脚上，接触电阻控制在毫欧级，避免长期使用后因为触点氧化、接触压力不足导致的电路导通不良问题，同时滑动行程设计有明确的档位阻尼感，推动拨块时能够清晰感知到档位切换的到位反馈，不需要额外观察就能确认开关是否切换到目标档位，在盲操作场景下也能准确完成档位切换。塑壳的装配采用卡扣加定位柱的组合结构，上下壳体装配时不需要额外使用粘接剂或者螺丝固定，

　　通过壳体本身的卡扣结构就能实现紧密扣合，装配缝隙控制在0.1mm以内，能够阻挡日常使用中的灰尘、细小杂物进入开关内部，避免异物卡滞动触片导致开关失效，同时壳体的边角都做了R0.3mm的圆角处理，在自动化插件装配时不会因为尖锐边角卡滞送料轨道，能够适配SMT流水线的自动插件作业，提升批量装配的效率。在实际选型应用中，这类开关的额定负载需要匹配对应电路的电流电压参数，这款开关的触点能够承载小信号回路的切换需求，适用于直流低压电路的控制场景，不适合直接接入强电回路，在板级布局时要注意将开关布置在PCB板的边缘位置，对应设备外壳的操作开孔位，避免被其他高大元件遮挡操作空间，同时焊接时要注意控制波峰焊的温度与时长，避免高温持续时间过长导致塑壳受热变形，影响内部滑动结构的活动顺畅度。从三维建模的角度看，建模时需要重点还原拨块的活动行程范围，在装配模型中要模拟拨块在两个档位下的位置状态，方便结构设计人员检查设备外壳开孔与拨块的干涉情况，同时引脚的位置、直径、伸出长度都要严格按照实际尺寸建模，确保PCB封装设计的孔位与模型完全匹配，避免出现实物装配时引脚对不上孔位的问题，塑壳表面的定位凸点、卡扣结构也要准确还原，方便做整机装配的干涉检查，确保开关装入设备后不会和周边的结构筋位、其他电子元件产生空间冲突。
