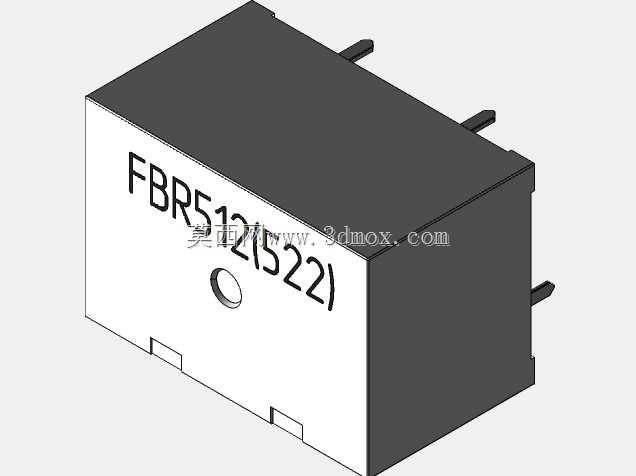

FBR512(522)双继电器结构三维数模

　　可分别控制两路独立回路的通断，线圈通电时产生电磁吸力带动衔铁动作，实现常开触点闭合、常闭触点断开的状态切换，线圈断电后依靠内部复位弹簧带动触点回归初始状态，外壳采用阻燃工程塑料注塑成型，可满足常规电子设备的绝缘与阻燃要求，引脚采用直插式设计，适配常规波峰焊工艺，不需要额外的特殊焊接治具。做这个数模的设计思路完全是从结构选型校验的实际需求出发，没有做多余的简化处理：外壳上的标识凹槽、引脚的倒角、侧面的定位凸台、正面的工艺圆孔都做了1:1的还原，甚至连外壳上下盖拼接的分型线位置都做了准确呈现，避免结构工程师做装配干涉检查时出现误判。很多工程师在做板卡布局时，容易忽略继电器本体的高度空间，比如在板卡上方有机壳挡板、在通讯终端、工业控制板卡、小型信号切换回路的设计选型环节，这类双组触点的继电器是非常常见的电路执行器件，很多刚接触硬件结构设计的工程师容易只关注触点容量、线圈电压这类电气参数，忽略器件本身的安装边界、外形干涉风险，这个三维数模刚好可以填补选型阶段的结构校验空白。从实际应用场景来看，这类双继电器常被用在需要两路独立信号通断控制的紧凑空间内，比如小型通讯终端的线路切换回路、工控IO扩展板的输出隔离模块、消费类电子的电源通路切换单元，相比单继电器可以节省近40%的PCB安装面积，同时减少板上器件的排布密度，降低布线时的走线交叉概率。从功能特性上看，该器件属于电磁式双组触点继电器，内部集成两组独立的衔铁与触点结构，

　　相邻有较高的电解电容或者接插件时，如果只看 datasheet 上的二维尺寸标注，很容易因为标注的是最大外形尺寸、没有考虑公差累积或者器件表面的凸点，导致装配时出现顶壳或者器件干涉的问题，这个数模把所有超出主体轮廓的结构都做了准确还原，包括三个引出引脚的伸出长度、引脚的截面尺寸、引脚之间的中心距，完全可以直接导入PCB设计软件做封装匹配校验，不需要再手动测量尺寸调整封装。从安装边界来看，该器件采用卧式直插安装，引脚沿本体单侧伸出，安装时需要注意引脚伸出PCB背面的焊接高度，避免背面走线或者壳体与引脚焊点出现安全距离不足的问题；本体侧面的两个黑色凸台是注塑时的工艺定位柱，做板上布局时不能在对应位置布置其他过高的器件，

　　否则会出现装配时器件无法贴板的问题；正面的圆形凹孔是生产时的工艺孔，不影响安装，但如果需要在继电器表面贴装标识标签，需要避开这个位置，避免标签粘贴不平整出现翘边。另外在做结构设计时，还要考虑继电器动作时的微小振动，不要将该器件布置在板卡上对振动敏感的器件比如晶振、高精度传感器的紧邻位置，虽然这类小型继电器的动作振幅很小，但在高精度信号采集场景下，微小的振动传导也可能对信号质量产生干扰，数模里准确还原了器件的重心位置，工程师可以直接在装配环境里模拟器件的安装受力，确认焊盘的承重是否满足要求，避免长期使用后出现引脚脱焊的问题。很多时候工程师在选型阶段拿到的厂家数模往往会做很多简化，比如省略外壳的圆角、缩小引脚的实际尺寸，

　　导致做干涉检查时出现“数模里不干涉、实际装配装不上”的问题，这个数模完全按照实物的实际测绘尺寸建模，所有尺寸公差都按照行业常规的注塑件公差做了预留，不管是做整机装配校验、PCB封装设计、还是做治具设计，都可以直接调用，不需要再做额外的尺寸修正。在通讯类设备的设计中，这类双继电器还常被用在电话线的信号切换回路里，实现内外线的切换功能，因为通讯设备内部的空间非常紧凑，往往需要在很小的空间内布置多路信号切换器件，准确的三维数模可以帮助工程师在布局阶段就优化器件排布，在满足电气安全间隙的前提下尽可能压缩板卡尺寸，实现设备的小型化设计。做工业控制板卡设计时，这类继电器还可以用来做小功率负载的通断控制，比如控制小型指示灯、微型电磁阀的动作，这时候除了要考虑电气参数的匹配，还要考虑继电器本体与周围功率器件的散热距离，不要将继电器布置在大功率发热器件的紧邻位置，避免长期高温环境下外壳塑料老化、触点接触电阻变大，数模里准确呈现了器件的外形轮廓，可以直接在热仿真软件里导入模型，模拟周围器件的热辐射对继电器的影响，提前优化布局。
