直插式信号继电器三维结构造型

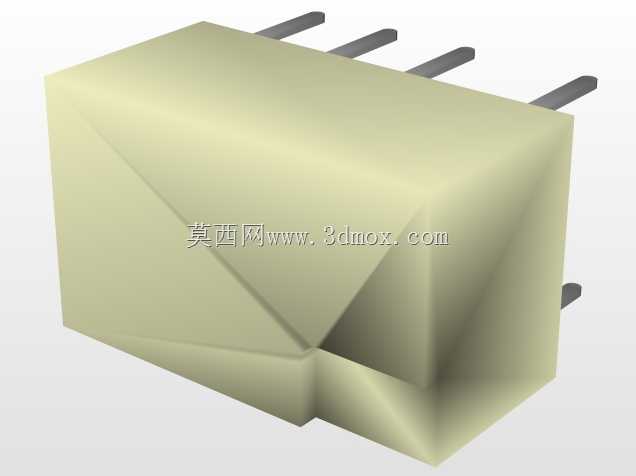

　　该三维造型还原的是一款小型直插式信号继电器，主体为长方体塑封外壳，底部排布多根带橙色绝缘基座的金属插针，外壳顶面预留一处内凹定位槽，整体结构对应PCB板载安装的常用电磁继电器形态。这类元件在通讯终端、工业控制板卡、测试仪器以及低压信号切换回路中十分常见，核心作用是用小电流控制回路驱动触点通断，实现信号路由切换、负载回路隔离、弱电控制强电的功能，在通讯设备的线路切换、接口保护、电源通断控制场景中承担关键执行作用。建模过程中首先梳理元件的实际装配边界：外壳为规整长方体，侧壁做轻微拔模斜度，适配注塑生产的脱模需求，顶面的内凹槽并非装饰结构，一方面用于自动化贴插设备的吸嘴定位，另一方面可在多元件密集排布时区分引脚方向，避免生产装配时插反。

　　底部引脚的排布间距严格对应标准PCB焊盘网格，每根引脚根部的橙色柱体是引脚与塑封壳体之间的密封固定结构，既可以固定引脚位置、保证插装时引脚不发生偏移，也能在波峰焊过程中阻挡焊锡渗入壳体内部，保护内部电磁线圈与触点结构。从实际选型应用角度看，这类小型信号继电器的外形尺寸直接决定电路板的布局空间，建模时需要准确保留壳体的长宽高轮廓、引脚伸出长度、引脚之间的中心距，同时预留焊盘周边的操作间隙：板卡布局时，继电器周围需要留出至少引脚焊接的操作空间，顶部内凹槽位置不能被其他高大元件遮挡，否则会影响自动化插件设备的拾取作业。外壳的棱角处理也贴合实际生产特征，所有锐边均做微小圆角，既符合塑料件注塑的工艺要求，

　　也能避免装配过程中划伤操作人员或损坏相邻导线。内部虽未在外观模型中完整呈现，但从外部引脚数量可以判断，该元件包含线圈驱动引脚与触点输出引脚，塑封外壳将内部机械触点、电磁线圈完全密封，可抵御日常工况下的灰尘、潮气侵蚀，提升通讯设备长期运行的稳定性。在结构设计阶段，这类元件的三维模型主要用于电路板的干涉检查：设计人员将模型导入整机装配后，可核对继电器高度是否会与设备外壳、屏蔽罩发生碰撞，引脚位置是否与PCB走线、其他接插件冲突，同时模拟插装、焊接、后期维护拔插的操作空间。底部引脚的台阶结构也在模型中得到体现，引脚穿过橙色固定座后延伸出圆柱段，末端做轻微导向收窄，方便人工插件或自动机插装时顺利对准PCB焊孔。

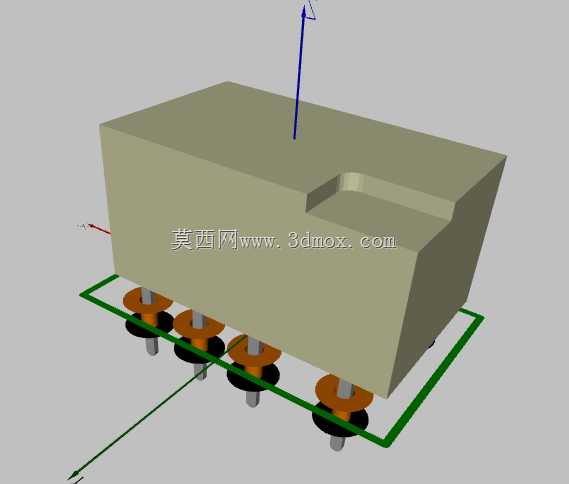

　　绿色轮廓线为建模时的安装基准边界，框定了继电器在板卡上占用的最小平面区域，布局时该区域内不能布置其他过高元件，也不能预留结构立柱，避免装配干涉。顶面的方向标识槽配合引脚排布的非对称设计，从结构上杜绝反插风险，生产作业时操作人员无需额外核对丝印，通过外形缺口即可快速判断安装方向。这类继电器在通讯类设备中多用于信号链路的切换，比如通讯接口的线路选通、测试端口的回路切换、备用电源的自动投切，相比半导体开关器件，它具备触点耐压高、通断状态物理隔离、抗浪涌能力强的特点，在存在瞬时干扰的工业通讯场景中可靠性更突出。建模时对壳体分模线、引脚固定座的分层结构都做了写实还原，没有过度简化装配细节，结构工程师可直接基于该模型完成板卡布局、外壳开孔、屏蔽罩高度设计等工作，也可作为同类直插继电器选型时的空间参照，提前在设计阶段规避元件高度不足、引脚间距不匹配、安装方向冲突等常见问题，减少后期打样改版的次数。
