PJ-37音频接口接插件结构设计

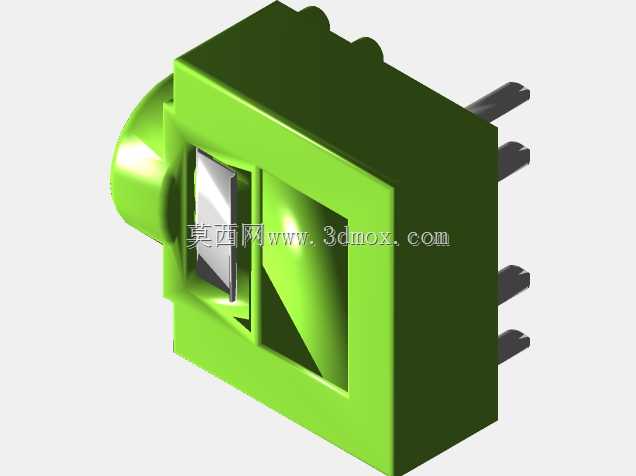

　　在消费电子、通讯终端设备的板级互连设计中，音频接插件的选型与结构适配直接影响整机音频通路的可靠性与装配效率，本次呈现的PJ-307型3.5mm音频插座结构，是针对板载直插式音频连接场景做的全参数化三维建模还原，可直接用于PCB布局校验、结构干涉检查与整机装配模拟。从实际工程应用场景来看，这类插座广泛覆盖手持通讯终端、便携音频设备、工业控制人机交互终端、车载影音模块等需要外接3.5mm音频插头的设备，承担耳机输出、线性音频输入、麦克风信号传输等通路连接功能，是板级互连中普及率极高的音视频信号接插件品类。

　　从产品功能特性来看，该款插座采用卧式侧插结构设计，插接口朝向设备壳体外侧，引脚垂直向下适配PCB板的通孔焊接工艺，内部集成多组弹性接触簧片，可匹配标准3.5mm三段式、四段式音频插头，插入后通过簧片的弹性形变保持稳定接触压力，保障音频信号传输过程中的接触电阻稳定，避免出现接触不良、声道缺失、信号杂音等常见接插件故障。插座本体设置有定位凸台与焊接固定引脚，除信号引脚的焊接固定外，额外的固定脚可增强插座与PCB板的结合强度，应对日常使用中反复插拔带来的机械应力，避免长期使用后插座出现松脱、移位的问题。

　　从设计思路层面拆解，建模过程中优先还原了接插件的实际装配边界：首先是插接口的中心高度，该尺寸直接决定设备外壳上音频开孔的位置精度，建模时严格按照实物的插接口中心距PCB板安装面的高度做尺寸约束，确保外壳开孔与插座接口同轴度偏差控制在0.1mm以内，避免出现插头插偏、无法完全插入的装配问题。其次是引脚的间距与伸出长度，完全匹配常规2.54mm网格的PCB布局规范，引脚直径与通孔焊盘的适配间隙控制在0.2mm，既满足波峰焊的工艺要求，也避免引脚过粗导致插装困难、过细导致焊接强度不足的问题。插座本体的外壳做了倒角处理，避免装配过程中锐边划伤设备内部的柔性排线或者相邻元件，本体顶部的平面区域可根据整机设计需求做屏蔽罩贴合或者定位胶点预留，适配不同设备的内部结构布局。

　　外形尺寸与安装边界方面，该插座本体的长宽高尺寸严格按照实物测绘参数还原，安装时在PCB板上占用的布局区域预留了足够的安全间隙，相邻元件与插座本体的最小间隙不小于0.5mm，避免焊接过程中连锡或者装配时出现元件干涉。插座的插拔行程做了精准还原，插头插入深度符合3.5mm音频插座的通用规范，插入到位后有明确的段落触感反馈，内部的簧片弯折角度、接触点位都按照实物的结构做了等比例建模，可用于模拟插头插拔过程中的应力变化，辅助工程师做接插件的寿命评估与结构优化。针对板载安装的场景，建模时还还原了插座底部的避空区域，确保插座焊接后底部与PCB板面之间留有合适的焊锡流动空间，避免出现虚焊、焊锡堆积导致的引脚短路问题。

　　在结构细节处理上，插座的插接口内部做了导向斜面，插头插入时可通过斜面自动导正，即使存在轻微的插入角度偏差也能顺利滑入接触位，降低用户使用时的插拔难度。本体侧面的卡扣结构用于固定内部的簧片组件，建模时还原了卡扣的配合间隙，可用于拆解分析接插件的内部装配逻辑，对于需要做接插件国产化替代、定制化改型的结构工程师来说，该模型可直接作为设计基准，减少实物测绘的重复工作量，提升板级结构设计的效率与准确性。
