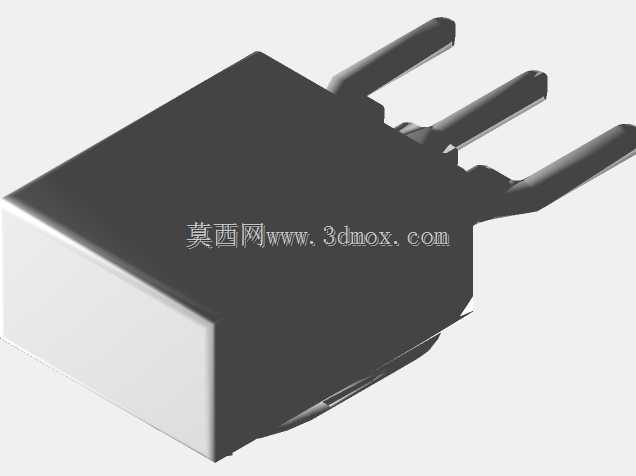

VS1838B红外接收头带安装基座结构

　　日常做消费类电子、小型工控终端的遥控接收回路选型时，VS1838B是绕不开的通用集成红外接收器件，这个三维结构完整还原了器件本体、引脚成型状态以及配套PCB安装焊盘的匹配关系，能直接嵌入整机结构的干涉检查环节，不用再对着规格书的二维尺寸反复核对安装间隙。从实际应用场景看，这类接收头广泛用在智能家居的红外遥控适配、家电控制面板、小型工控设备的红外参数调校、玩具类产品的遥控信号接收端，只要涉及38kHz载波红外信号解调的场景，基本都会用到该型号器件，它把红外接收管、前置放大、限幅电路、带通滤波、解调电路全部集成在单一封装内，不需要外围搭建复杂的信号调理电路，输出端可以直接对接单片机IO口，硬件设计门槛很低。做结构设计时最容易踩的坑，

　　就是忽略接收头的光学接收角度边界，这个模型还原了接收头前端半球形透镜的突出尺寸，透镜中心距离安装PCB板面的高度是设计时的核心参数，要保证外壳上的红外透光窗口正对着透镜中心，窗口的开孔范围要覆盖器件±45°的接收锥角，不能被外壳筋位、遮光结构挡住信号路径，很多样机遥控距离不达标的问题，本质都是结构件遮挡了接收视场角，不是器件本身的灵敏度问题。再看安装边界，这个模型还原了器件三个直插引脚的成型间距，引脚是按照常规波峰焊的成型角度做的，引脚伸出PCB焊盘的长度预留了1.5mm的焊接余量，焊盘设计按照0.8mm孔径、1.8mm焊盘外径的常规直插元件规范匹配，器件本体底部距离PCB板面的高度留了0.8mm的间隙，

　　既可以避免波峰焊时焊锡溢到器件本体底部造成引脚短路，也能给引脚的应力释放留足空间，不会因为整机装配时的外力挤压造成引脚脱焊。设计思路上，这个结构没有做多余的简化，还原了封装本体侧面的定位凸点，这个凸点是生产时的注塑定位特征，做结构限位槽的时候刚好可以卡进这个凸点，避免器件过波峰焊时出现浮高、偏转的问题，很多设计人员做限位结构时只考虑本体的方形轮廓，忽略这个小凸点，会导致装配时器件压不到位，出现引脚虚焊的问题。另外模型里还原了接收头金属屏蔽罩的结构，这个屏蔽罩是接地设计，对应的PCB焊盘要接整机的信号地，能有效抑制环境里的工频灯光干扰、电源纹波干扰，做结构时要注意屏蔽罩和周边金属结构件的距离，不能出现屏蔽罩和机壳金属部分短路的情况，

　　否则会把外部干扰直接导入信号回路，反而会降低接收灵敏度。从引脚的排布看，三个引脚从左到右分别对应信号输出、接地、电源，模型里的引脚长度刚好匹配1.6mm厚度的常规FR4板材，做多层板设计时要注意电源引脚的走线要就近加104去耦电容，电容位置距离器件电源引脚不能超过5mm，这个安装尺寸在模型里已经预留了电容的贴装空间，不用再额外调整器件布局。很多新手做结构时会把接收头紧贴着电源变压器、继电器这类强干扰器件布置，就算屏蔽罩接地也很难消除干扰，这个模型的占位尺寸可以直接在总装里拖动调整位置，快速核对和周边干扰源的距离，保证接收头和强干扰器件的间距保持在10mm以上，能大幅降低后期调试的整改工作量。另外接收头前端的透镜部分是环氧树脂材质，做外壳透光窗的时候要注意，透光材料的红外透过率要在85%以上，不能用普通的深色ABS做遮挡，模型里透镜的突出高度可以直接用来计算透光窗的凹陷深度，保证透镜表面和外壳内表面的间隙在1mm左右，既不会摩擦损伤透镜表面，也不会因为间隙过大让外部杂散光从侧边进入接收面造成误触发。
