板端直插SMA射频同轴连接器结构设计

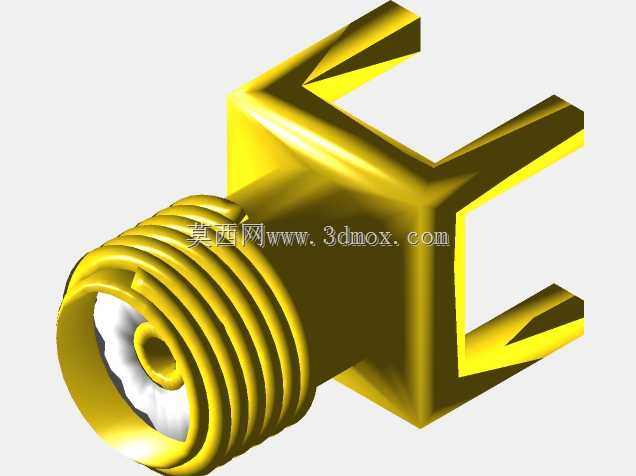

　　在射频通讯设备的PCB板级互连场景中，板端SMA连接器是实现射频信号从同轴传输线到印制板电路过渡的核心无源器件，这类器件的设计精度直接决定整个射频链路的驻波比、插入损耗等关键指标，稍有尺寸偏差就可能导致信号反射超标、通讯频段内增益波动过大等问题。本次设计的板端直插SMA连接器，采用四脚直插安装结构，适配常规厚度1.2mm-2.0mm的FR-4环氧玻纤印制板，插脚的焊盘直径设计为1.8mm，插脚中心距严格匹配常用射频模块的安装孔位，四个固定插脚除了承担焊接固定作用外，还能在连接器与PCB地平面之间形成连续的低阻抗接地路径，有效降低高频段的信号辐射泄露。

　　从结构分层来看，连接器上部为标准SMA公头外导体，采用多道环形滚花结构设计，滚花的齿距控制在0.5mm，既能够保证与配套SMA母头对插时的防滑握持手感，又能增加外导体的结构强度，避免反复插拔导致的外导体变形。外导体内部的介质支撑件采用聚四氟乙烯材质，介电常数稳定在2.1左右，介质件的内孔与中心导体的配合间隙控制在0.02mm以内，既可以保证中心导体的同轴度，又能避免介质件与内导体之间存在空气间隙导致的阻抗不连续。中心接触件采用铍青铜镀金工艺，接触端的插孔开槽宽度为0.2mm，开槽后的收口直径控制在1.27mm，能够保证与适配插针的接触压力在0.3N-0.5N区间，既满足1000次以上插拔寿命的接触可靠性要求，又不会因为插拔力过大导致PCB焊盘受力脱落。

　　下部的安装基座采用耐高温PPS工程塑料注塑成型，基座的底面设计有0.15mm高度的凸台，能够在波峰焊或者回流焊过程中，在连接器与PCB板面之间形成均匀的焊锡流动间隙，避免焊锡堆积导致的插脚连焊问题。四个固定插脚从基座底部伸出的长度为3.2mm，能够穿过常规2mm厚度的PCB后预留1.2mm的焊锡浸润长度，保证焊接后的拉拔力不低于50N，满足车载、工业级通讯设备的抗振动要求。中心信号引脚的长度与固定插脚保持一致，信号引脚与四个接地插脚之间的间距设计为2.5mm，满足PCB布线时的阻抗线宽要求，50欧姆阻抗的微带线可以直接从中心引脚引出，不需要额外做阻抗渐变过渡。

　　在实际选型应用中，这类板端SMA连接器广泛适用于工作频段覆盖DC-18GHz的各类通讯设备，包括无线网桥、射频测试模块、小型化基站、北斗导航终端等产品，设计时需要重点关注安装后的板上高度，本次设计的连接器总板上高度为9.8mm，能够适配大部分设备内部的空间间隙，不会和上方的屏蔽盖或者其他板上元件产生干涉。外导体的最大外径为6.5mm，相邻两个连接器的最小安装中心距可以做到8mm，满足高密度射频阵列的排布需求。在建模过程中，所有配合尺寸均按照射频连接器行业标准公差进行设定，外导体的同轴度公差控制在0.01mm以内，中心导体与外导体的轴线偏移量不超过0.008mm，从结构设计层面保证阻抗的连续性，避免因为加工装配偏差导致的射频性能恶化。

　　针对焊接工艺的适配性，设计时特意将基座的耐温参数设定为满足260℃峰值回流焊温度要求，不会在焊接过程中出现基座变形、介质件移位等问题。插脚的表面镀层采用锡铅合金或者无铅纯锡镀层，镀层厚度控制在5μm-8μm，保证焊锡的浸润性良好，减少虚焊、假焊的概率。外导体的镀层采用镍底镀金，镍层厚度不小于2μm，金层厚度不小于0.5μm，既能够保证防腐蚀性能，又能降低接触电阻，减少高频信号的导体损耗。在结构强度验证层面，设计时考虑了侧向受力场景，当连接器侧向外力达到10N时，基座不会出现开裂，插脚不会出现永久变形，能够满足日常使用中插接线缆时的受力要求。
