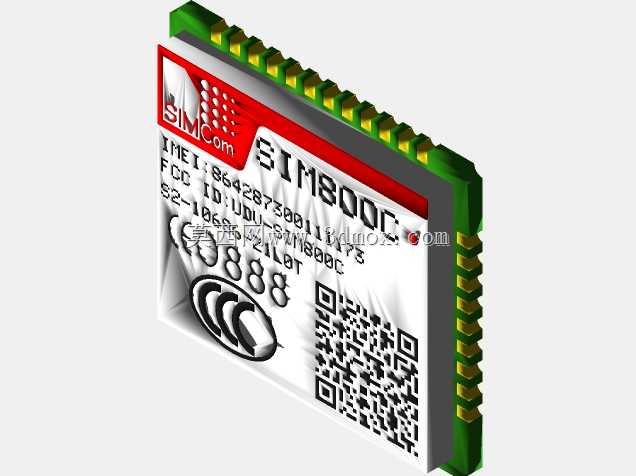

SIM800C通讯模块结构设计展示

　　做嵌入式设备集成这么多年，SIM800C这款GPRS模块基本是做低速率无线数传项目绕不开的选型，这次做的三维结构完全按照实际量产封装尺寸还原，就是为了给整机结构设计阶段做干涉检查、安装布局提供精准的参考依据。先从实际应用场景说，这款模块目前大量用在共享设备的终端控制、工业现场的远程数据采集、老旧设备的联网改造、车载定位终端、智能电表的远程抄表这些场景里，只要是需要走2G网络传输小流量数据、不需要高速带宽的场合，它的成本和稳定性优势都非常明显，比后期出的同类型Cat.1模块成本低近三成，在很多对成本敏感的批量项目里依然是首选方案。

　　从实际用途来看，它核心就是实现串口数据到GPRS网络的双向透传，不需要开发者做复杂的协议栈适配，通过标准AT指令就能完成网络连接、数据收发、短信收发、语音通话这些基础功能，外围电路只需要搭配SIM卡电路、电源滤波、射频匹配电路就能正常工作，对硬件工程师的入门门槛非常低。做结构设计的时候最先要卡的就是安装边界，这款模块是表贴封装，实际本体长宽尺寸控制在17.6mm*15.7mm，厚度只有2.3mm，属于小体积的贴片式通讯模组，焊盘分布在模块两侧的长边，一共42个LCC封装焊盘，焊盘的宽度、间距都严格按照 datasheet 里的推荐封装尺寸做了还原，做PCB Layout的时候直接调用这个模型就能精准对齐焊盘位置，不会出现后期封装做偏导致的焊接不良问题。

　　设计思路上完全还原了实物的结构细节，模块表面的丝印区域、屏蔽罩的边角弧度、侧边焊盘的金属镀层厚度都做了1:1的复刻，甚至连屏蔽罩表面的标识印刷位置都和实物保持一致，不是那种简化的方块模型。要知道很多工程师做结构设计的时候随便拉个方块代替模块，后期装机的时候才发现屏蔽罩和上方的结构件有0.2mm的干涉，或者焊盘位置和PCB封装对不上，返工改板的成本非常高，这个模型就是为了从设计初期就把这些问题规避掉。

　　安装的时候要注意几个结构上的边界要求，首先模块下方的PCB区域不能布置过高的元件，因为模块是表贴在PCB表面，本体和PCB之间的间隙不到0.1mm，要是下方放了0805以上封装的电容电阻，焊接的时候就会把模块顶起来，导致虚焊。然后模块的射频天线区域要预留净空，不管是用PCB走线天线还是外接IPEX天线，天线位置不能被金属结构件遮挡，不然信号衰减会非常严重，做结构布局的时候用这个模型就能提前把天线净空区留出来，不会出现后期结构件挡住天线导致信号不达标的问题。还有电源部分的布局，模块在发射瞬间的峰值电流能达到2A，所以电源滤波电容要尽量靠近模块的电源引脚布置，用这个模型对齐引脚位置之后，就能精准规划电容的摆放位置，缩短电源走线长度，减少压降带来的模块重启问题。

　　另外模块的SIM卡卡槽布局也需要配合结构设计，不管是用抽屉式SIM卡座还是贴片式SIM卡座，都要和模块的SIM引脚保持最短的走线距离，避免信号干扰，这个模型上把SIM相关的引脚位置都做了明确的标识，结构工程师在做堆叠设计的时候，可以直接根据引脚位置规划卡座的摆放方向，不用反复对照 datasheet 核对坐标。还有模块的固定方式，因为是表贴元件，不需要额外的螺丝固定，但是在震动比较大的应用场景，比如车载设备、工业工控设备里，最好在模块屏蔽罩上方加一层泡棉，和上壳接触起到缓冲作用，做外壳设计的时候用这个模型就能精准计算泡棉的压缩厚度，不会出现泡棉压太紧把模块压坏，或者太松起不到缓冲作用的问题。

　　很多新手工程师做这类通讯模块的结构设计的时候，容易忽略模块的工作温度范围带来的结构散热问题，SIM800C的工作温度范围是-40℃到85℃，在密闭的外壳里如果长时间发射数据，模块表面温度会升到60℃以上，所以做结构设计的时候要在模块对应的外壳区域预留散热孔，或者在屏蔽罩和外壳之间加导热硅胶垫，把热量导到外壳上散出去，用这个三维模型就能精准计算导热垫的厚度和接触面积，保证散热效果的同时不会压坏模块。还有ESD防护器件的布局，要尽量靠近模块的对外接口引脚，比如串口引脚、SIM卡引脚，用模型对齐引脚位置之后，就能把防护器件放在离引脚最近的位置，提升ESD防护的效果，避免后期做EMC测试的时候不过关。

　　从整机堆叠的角度来说，这个小体积模块的优势就是可以把终端设备做的非常小巧，比如共享充电宝的控制板、智能门锁的联网模块，都可以把它贴在主板的边角位置，不占用核心的主控、电源区域的空间，做结构评审的时候，把这个模型导入整机装配里，就能直观看到模块和周边元件、结构件的间隙，一般要求模块和周边电解电容、接口这类较高元件的间隙保持在1mm以上，方便后期焊接和返修，和外壳内壁的间隙保持在0.5mm以上，避免外壳公差挤压到模块导致焊接脱落。
