板载同轴射频天线连接器结构设计

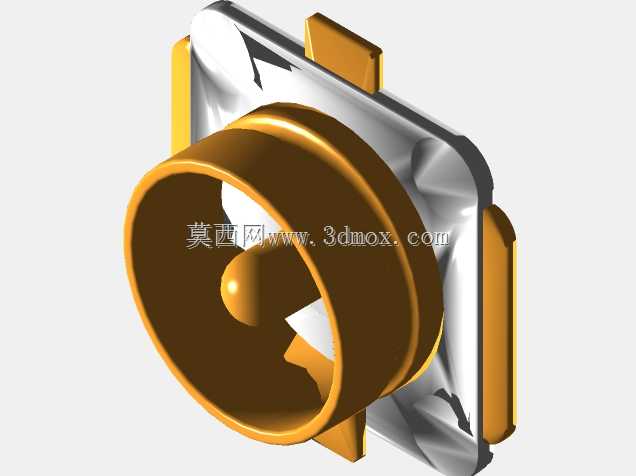

　　在无线通讯终端的PCB板级设计中，射频链路的连接可靠性直接决定整机信号收发性能，这类板载天线连接器是射频前端与内置天线之间的核心转接部件，常见于物联网终端、便携通讯设备、无线数传模块的板卡布局中，承担着射频信号低损耗传输、结构定位固定、天线与主板电气连通的核心作用。从结构设计逻辑来看，该连接器采用同轴式信号传输结构，中心凸起的接触端为信号极，外围环形金属结构为接地屏蔽极，这种结构设计能够在板载安装空间受限的前提下，最大程度降低射频信号的回波损耗，同时通过外围接地结构形成电磁屏蔽，减少板上其他数字电路对射频信号的串扰，避免信号杂散影响通讯灵敏度。安装层面，该连接器采用表面贴装适配结构，底部的方形定位基座与PCB板上的预留焊盘完全匹配，

　　基座两侧延伸出的焊接引脚能够在回流焊过程中与板上焊盘形成牢固的机械连接，既保证焊接后的结构强度，也能满足接地极的低阻抗连接要求，避免长期使用中因震动、温变导致的焊点脱落、接触不良问题。从实际应用场景出发，这类连接器不需要额外的线缆转接，天线馈电探针可直接与中心信号端弹性接触，大幅缩减了射频链路的长度，减少了线缆带来的信号衰减，非常适合空间紧凑的小型化通讯终端使用，比如便携定位终端、小型无线传感节点、内置天线的数传模组等场景，都能通过这类连接器实现天线与主板的快速可靠连接。设计过程中需要重点匹配安装边界尺寸，连接器基座的方形轮廓需要与PCB上的丝印定位框严格对齐，中心接触端的高度需要与天线馈电点的下压行程匹配，

　　保证接触压力处于合理区间——压力过小会导致接触阻抗升高、信号断续，压力过大则会造成天线馈电结构变形、长期使用出现接触疲劳。外围的三个绿色弹性缓冲柱是配套的安装辅助结构，在天线装配到位后，这三个缓冲柱能够提供均匀的支撑弹力，抵消整机装配过程中的公差累积，保证天线馈电点与连接器中心端始终保持稳定接触，同时吸收设备跌落、震动时的冲击载荷，避免硬接触导致的结构损坏。中心信号端的外围环形槽结构，一方面是为了形成同轴传输的空气介质层，优化射频阻抗匹配，让50Ω的射频链路在连接位置保持阻抗连续，减少信号反射；另一方面环形槽的深度设计也能在探针插入时起到导向作用，避免装配偏移导致的探针弯折、接触错位。在PCB布局阶段，需要注意连接器下方的铺地处理，

　　接地焊盘需要与主板地平面通过多个过孔充分连接，降低接地阻抗，同时连接器周边避免布置高速数字信号线，减少电磁干扰耦合到射频通路中。这类连接器的接触件采用弹性铜材基底加表面镀金处理，既保证良好的导电性能，也能提升接触表面的抗氧化能力，满足长期使用的接触可靠性要求，避免氧化层导致的接触电阻升高、信号损耗增大问题。从装配流程来看，该连接器可直接纳入标准SMT贴片流程，不需要额外的手工焊接工序，能够适配规模化的板卡自动化生产，提升整机装配效率，减少人工装配带来的一致性偏差。在实际选型匹配时，需要根据工作频段确认连接器的射频性能参数，保证在目标工作频段内插入损耗、驻波比满足设计要求，同时根据板上的安装空间确认连接器的整体高度，避免与机壳内部的加强筋、其他元件产生结构干涉。
