通讯设备用SIM卡连接器卡座结构设计

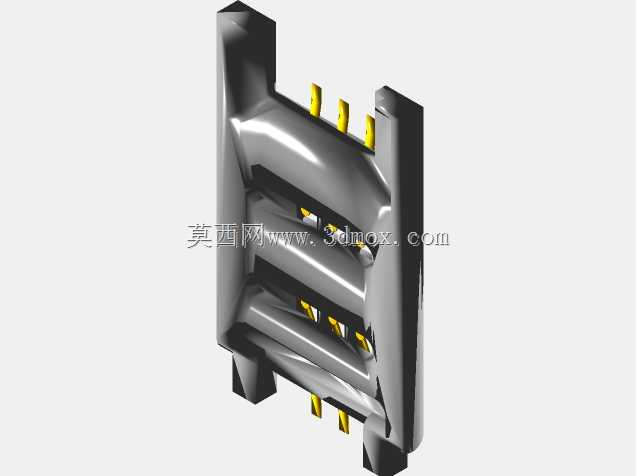

　　在手持通讯终端、物联网采集终端、车载通讯模组这类需要插拔用户身份识别卡的设备里，SIM卡连接器是直接决定读卡稳定性、设备长期使用可靠性的核心接插件，很多现场出现的不读卡、接触不良故障，追根溯源都和卡座的结构设计、安装公差匹配不到位有关。做这类卡座的三维结构设计时，首先要卡准安装边界，这类贴片式卡座整体采用超薄扁平结构，主体基座采用耐高温工程塑料注塑成型，厚度控制在1.2mm以内，适配终端设备内部紧凑的堆叠空间，不会挤占主板上方的电池、屏蔽罩安装位，焊盘位置严格对应标准PCB贴片工艺的布局要求，引脚伸出长度和焊盘宽度匹配回流焊的工艺公差，避免过炉后出现虚焊、连锡问题。接触弹片是整个卡座的核心功能部件，采用高弹性铍铜带冲压成型，

　　表面镀金处理降低接触电阻，弹片的预压行程设计在0.3mm到0.5mm区间，既保证SIM卡插入后触点和卡面金片有足够的接触压力，抵消日常使用中的振动、冲击带来的接触偏移，又不会因为压力过大导致插拔卡时阻力过高，磨损卡面金层。卡座本体上设计有两个对称的导向滑槽，SIM卡插入时沿滑槽推入，滑槽的入口做了15度的导向倒角，即使卡插入时有轻微偏斜也能顺利滑入到位，不会出现卡滞、顶坏弹片的问题；卡座末端设计有到位限位挡边，卡推到底后端部抵靠挡边，保证每个触点和SIM卡金片的对齐精度控制在0.1mm以内，不会出现触点偏移到金片外的情况。防退结构设计在卡座侧方，采用一体式注塑的弹性卡扣，卡插入到位后卡扣卡入SIM卡的侧方缺口，避免设备跌落、

　　振动时卡自行滑出导致断连，取卡时只需轻推卡体触发卡扣解锁即可顺利取出，不需要额外的卡针结构，适配工业类终端无卡针快速换卡的使用需求。从安装适配性来看，卡座底部设计有两个定位柱，对应PCB上的定位孔，贴片组装时可以快速定位，避免过炉时卡座偏移；卡座整体的外形边缘做了0.2mm的圆角处理，避免组装时刮伤周边的柔性排线、屏蔽罩涂层。在实际选型匹配时，要注意卡座的插拔寿命设计，这类弹片结构经过500次以上插拔循环后，接触压力衰减不超过15%，接触电阻仍能稳定在50毫欧以内，满足消费类终端全生命周期的使用要求，也能适配工业物联网终端长期不换卡、偶尔维护换卡的使用场景。设计过程中还要考虑和周边结构的干涉问题，

　　卡座上方的屏蔽罩或者结构件要预留至少0.8mm的卡插拔操作空间，不能遮挡卡的插入路径，卡座侧边和周边元器件的间距要大于0.5mm，避免过炉时热影响导致周边元件移位，同时也方便后期维修时的拆换操作。另外，卡座的塑料基座要满足无铅回流焊的耐高温要求，过炉峰值温度260摄氏度时不会出现变形、起泡问题，弹片的镀层厚度要满足盐雾测试要求，在潮湿环境下使用不会出现氧化导致接触不良。很多新手设计这类接插件时，容易忽略弹片的应力释放结构，导致多次插拔后弹片塑性变形失去弹性，这个模型里的弹片根部设计有圆弧过渡的应力释放弯，能把插拔时的形变应力分散到整个弹片臂上，避免应力集中在根部导致断裂，这也是这类成熟卡座结构的核心设计细节。
