SIM800R四频蜂窝通信模组三维结构

　　在做物联网终端、远程采集设备和小型通信控制板时，通信模组往往是整机结构里最需要提前锁定边界的器件之一。SIM800R属于紧凑型四频蜂窝通信模块，面向GSM/GPRS网络下的数据传输、短消息、语音及低速率无线链路应用，常见于共享设备、车载终端、工业遥测、安防报警、能源抄表和远程诊断单元。整机结构工程师在布局阶段如果只按原理图占位，而没有把模组本体、屏蔽罩、焊盘、周边禁布区和天线馈线空间一起建出来，后期很容易出现外壳干涉、SIM卡座难装配、射频走线被压接或者维修拆卸空间不足的问题。

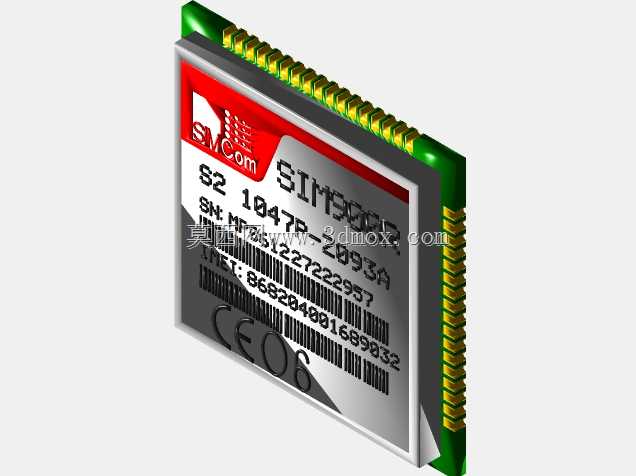

　　从外观上看，该模组采用表贴封装思路，主体为矩形电路板，上方覆盖金属屏蔽罩，边缘布置密集焊盘。屏蔽罩表面印有模块型号、序列号、IMEI条码及认证标识，这些细节在三维模型中保留后，可用于产品渲染、装配说明和对外接口确认。模组底部通过LCC类焊盘与主控PCB连接，四周引脚承担电源、地、串口、音频、SIM卡、控制和状态信号等连接。与插接式连接器相比，表贴方案减少了板间连接器高度，适合薄型终端，但对母板焊盘 co-planarity、钢网开口、回流焊温度曲线以及维修返修工位提出更高要求。

　　建模时需要重点处理几个结构边界。首先是模组本体长宽与厚度，它决定了主板上的最小占用区域；其次是底部引脚伸出长度和焊盘间距，这些几何信息直接影响母板封装建立；再次是屏蔽罩顶面与外壳内壁之间的安全间隙，既要避免压伤屏蔽罩，也要给可能存在的导电泡棉、接地弹片或绝缘片留出位置。若设备外壳采用上下盖扣合结构，通信模组上方不宜布置加强筋、螺丝柱或卡扣，除非通过高度剖面确认仍有足够间隙。

　　实际应用中，模组并不是单独工作的。围绕它通常要布置SIM卡座、ESD保护器件、电源去耦电容、射频天线座或PCB天线、开机控制三极管、串口电平转换以及音频接口。三维布局时，SIM卡座应靠近模组SIM引脚，避免卡座横跨在模组下方造成拆装冲突；天线区域要远离金属外壳、电池、开关电源电感和高频数字线，若外壳为金属件，必须在天线对应位置开窗或采用外置天线引出。电源入口的大电容和TVS管不宜离模组电源脚过远，否则突发发射电流下容易产生电压跌落，表现为模组重启或注册网络失败。

　　从散热和焊接角度看，这类通信模组在发射瞬间电流较大，虽然本体功耗不高，但母板地铜皮、屏蔽罩接地焊盘和周边过孔会影响热扩散。结构设计时不应把模组完全封闭在无透气空间的狭小腔体内，也不要让塑料壳紧贴屏蔽罩形成长期热应力。对于需要灌胶或三防涂覆的工业产品，应明确屏蔽罩边缘、测试点、SIM卡座和天线连接器是否允许涂覆，避免工艺处理后影响射频性能或后期维护。

　　安装方式上，该模组依靠SMT焊接固定在通信主板上，不需要额外螺丝孔位，因此三维装配中应体现它与PCB顶面的贴合关系，而不是把它当作可自由摆放的独立盒体。母板下方对应区域尽量避免放置高器件，方便返修时底部受热；模组外侧则要保留吸嘴取件、视觉定位和AOI检测所需空间。若整机还要叠加GPS、蓝牙或Wi‑Fi模块，应通过剖面检查多模组之间的高度差和电磁兼容距离，尤其不能让相邻连接器或线束压到SIM800R屏蔽罩标识面。

　　该三维结构适合在设备方案阶段用于堆叠检查、外壳开孔校核、装配工艺评审和包装空间确认。通过还原模组矩形本体、黑色引脚阵列、红色品牌区域、白色标签面和条码字符，可以让结构、硬件和工艺人员在投板前直观看到通信子系统的真实占板形态，减少因二维封装理解不一致带来的返工。
