DN16PN16法兰连接手动球阀结构

　　这款法兰式手动球阀，核心适配公称通径DN16、公称压力PN16的管路工况，在民用给排水、小型化工支路、暖通循环水系统、普通气动控制管路中都有广泛应用，主要承担管路介质的通断截断功能，相比同通径的截止阀、闸阀，它的流阻更小，开关行程更短，手动操作的力矩需求更低，日常运维中无需额外加注润滑脂，维护成本更低。

　　从结构设计逻辑来看，整个模型采用侧装式固定球结构？不对，是浮动球结构，球体与左右阀座的密封配合依靠介质压力实现自紧，低压工况下也能保证密封面的贴合度，不会出现内漏问题。两端的法兰连接结构完全匹配PN16压力等级的法兰安装尺寸，法兰盘上的螺栓孔采用均布设计，安装时无需刻意调整阀体角度，只要对齐法兰密封面、穿入对应规格的螺栓均匀紧固即可，安装容错率更高，现场施工时哪怕管路存在微小的同轴度偏差，法兰连接的形式也能通过密封垫片的形变补偿一定的安装误差，不会像螺纹连接球阀那样容易因为管路偏斜导致密封失效。

　　操作端采用加长杠杆式手柄，手柄长度经过力矩核算，正常成年操作人员无需借助加力杆，仅靠手部力量就能完成全开到全关的90度旋转操作，手柄表面做了扁平化防滑处理，沾有少量油污或者水迹时也不会打滑。手柄与阀杆的连接采用扁方定位结构，装配时直接套入后用顶部锁紧螺母固定即可，不会出现手柄与阀杆相对转动的打滑问题，阀杆部位采用下装式防飞出结构，哪怕阀腔内部出现异常超压，阀杆也不会被介质压力顶出造成外漏，符合常规压力管路的安全设计要求。

　　从安装边界尺寸来看，阀体的结构长度符合同压力等级法兰球阀的标准尺寸要求，两端法兰的密封面采用突面形式，适配常用的橡胶石棉垫、四氟垫等通用密封垫片，不需要定制特殊规格的密封件。手柄的转动空间预留充足，安装时只要保证阀体上方手柄旋转90度的范围内没有管路或者其他设备遮挡，就能顺利完成开关操作，不需要额外预留过大的操作空间，适合在管路排布密集的阀组间、设备夹层内安装使用。

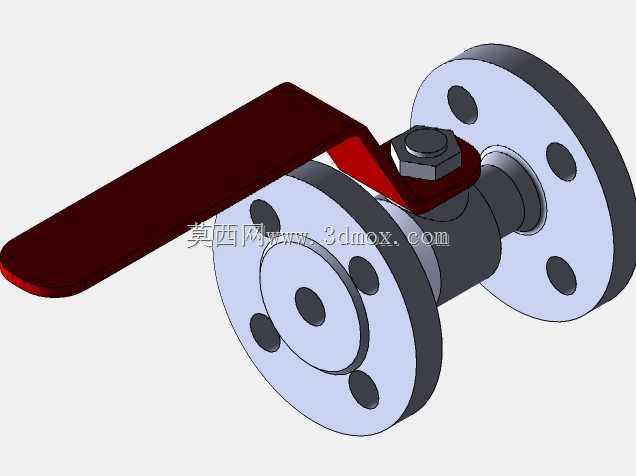

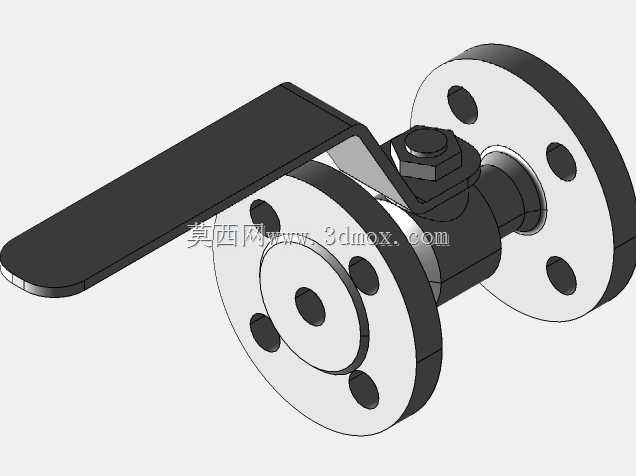

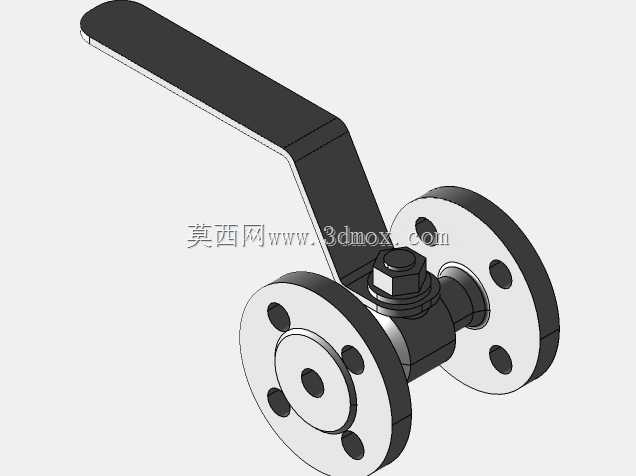

　　模型还原了两种配置状态，分别对应常开状态与常闭状态的装配细节，两种配置下的所有零部件均可通用互换，生产时不需要额外开模，仅通过装配时的手柄定位就能实现两种状态的出厂配置，方便不同管路安装方向的需求，比如现场管路左侧是来向、右侧是去向，或者右侧来向左侧去向，都可以通过调整手柄初始安装位置来保证手柄开关方向符合操作人员的操作习惯，不需要重新选配零件。

　　密封结构上，阀座采用增强聚四氟乙烯材质，适配水、压缩空气、无腐蚀性的油品等多种常见介质，适用温度范围覆盖-20℃到120℃，能够满足绝大多数常规工业与民用管路的使用需求，球体表面做了光滑处理，开关过程中不会刮伤阀座密封面，长期反复开关也能保持密封性能稳定，不会因为密封面磨损出现内漏。阀体与左右端盖的连接采用螺栓紧固结构，中间加装本体密封垫，保证中法兰部位不会出现外漏，所有连接螺栓的规格统一，现场拆装维护时不需要准备多种规格的扳手，降低运维的工具成本。

　　在实际选型应用中，这款球阀不能用于节流工况，只能处于全开或者全关状态，如果长期处于半开状态，介质的高速冲刷会很快损坏球体与阀座的密封面，导致密封失效，这点在结构设计时也做了考虑，手柄上预留了开关限位结构，全开和全关位置都有明确的挡位反馈，操作人员操作时能够清晰感知到是否到位，不会出现开关不到位的情况。同时整个阀体的流道采用全通径设计，介质通过时的压力损失极小，不会在阀部位造成明显的压降，对于对管路压力损失要求严格的循环水系统、气动控制系统来说，这种结构能够有效降低系统的动力损耗，提升整个管路系统的运行效率。
