内螺纹连接L型三通球阀结构设计

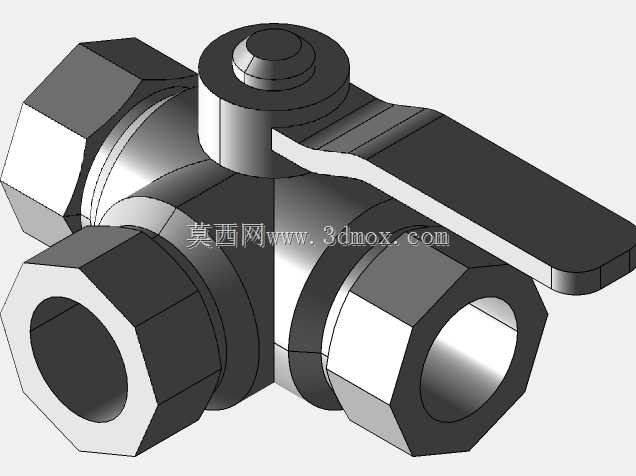

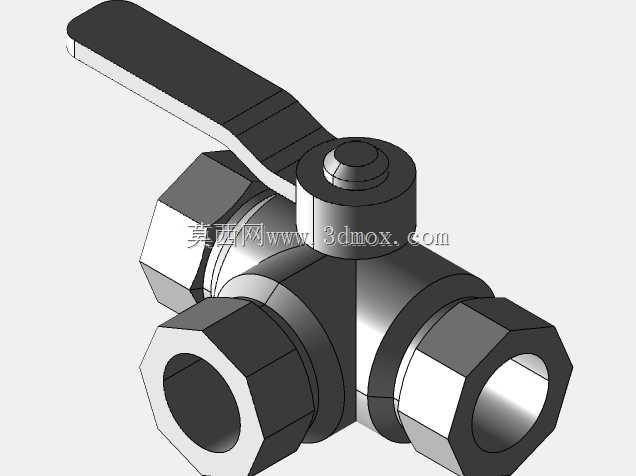

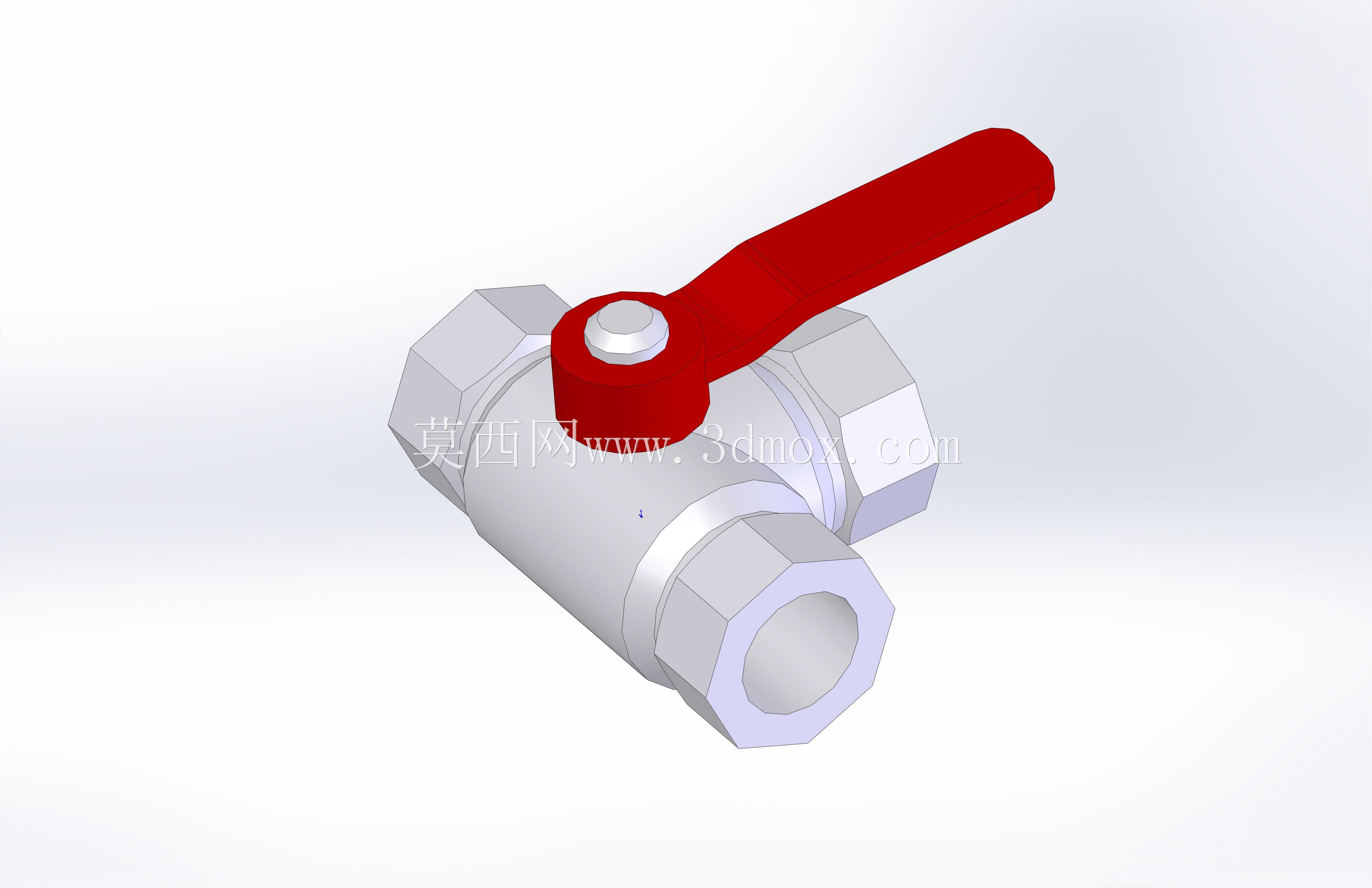

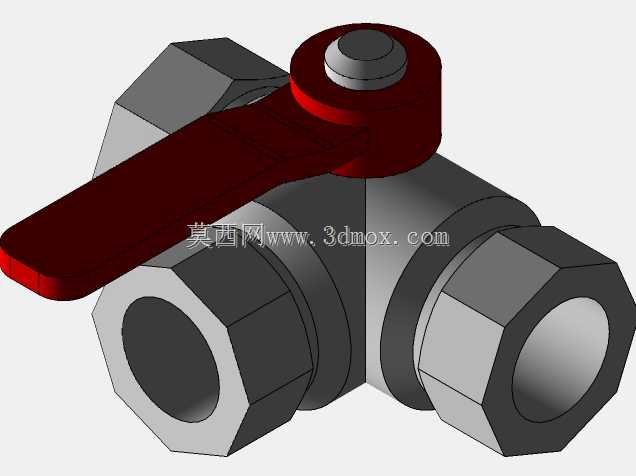

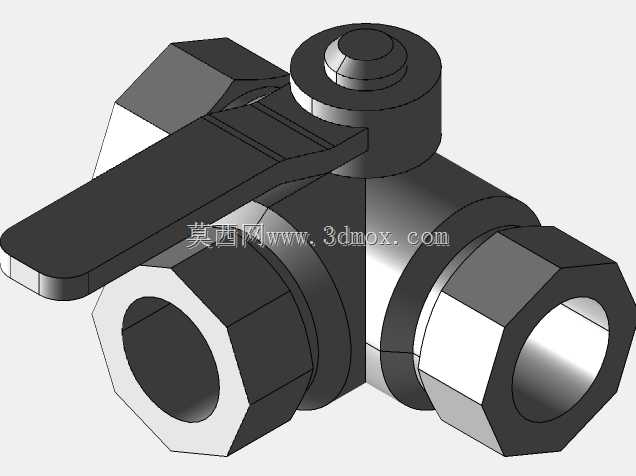

　　在民用给排水、小型化工流体输送、暖通空调支路管控、实验室气路分配这类中小通径管路系统里，三通类切换阀的应用占比一直不低，相比在管路里加装两个两通阀实现介质流向切换的方案，单只三通阀的安装空间占用更小，操作步骤更简洁，也能减少管路接头数量，降低介质泄漏的潜在风险点。这款DN15通径、PN16压力等级的内螺纹三通球阀，适配公称通径15mm的低压管路，额定工作压力1.6MPa，完全能覆盖常规民用供水、低压压缩空气、常温无腐蚀性流体介质的管路切换需求。从结构设计来看，这款阀采用L型球体流道结构，通过顶部手柄带动阀杆旋转90度，即可实现两个正交方向的管路连通状态切换，既可以让介质从水平一端进、另一端出，也能切换为水平端与垂直端连通，

　　满足管路介质换向、支路分配的使用需求，手柄的旋转角度设置了机械限位，避免操作时旋转过位导致流道错位，手柄表面做了扁平化加宽处理，手动操作时受力面积更大，即便戴劳保手套操作也能轻松扳动，不会出现打滑问题。阀体的三个连接端均采用内螺纹结构，匹配常规低压管路的管螺纹标准，安装时无需额外焊接法兰，直接将加工好外螺纹的管路端缠好生料带拧入阀体即可，安装效率高，后期维护拆卸也更方便，阀体的六角外形结构专门适配标准扳手尺寸，安装时可以用普通活动扳手或开口扳手卡住阀体受力，避免拧接管路时阀体跟着转动损坏内部密封件。球体与阀体之间的密封采用软质密封结构，在常温工况下能实现零泄漏密封，阀杆部位设置了多层密封填料，防止介质从阀杆与阀体的配合间隙处渗漏，

　　阀杆采用防冲出结构设计，即便阀体内存在压力，也不会将阀杆从阀体内部顶出，提升了使用过程中的安全性。从安装边界来看，这款阀的三个接口中心距经过优化，在保证内部流道通流面积不小于DN15通径要求的前提下，尽可能压缩了阀体的整体外形尺寸，不会出现安装时与周边管路、支架发生干涉的问题，手柄的操作空间预留充足，安装后无需额外拆除周边部件就能完成阀门开关操作。建模过程中，严格按照管螺纹的标准牙型参数绘制连接螺纹，保证模型导入工程图后能直接生成符合加工要求的螺纹标注，球体的流道孔与接口的同轴度公差在建模时就做了配合约束，避免实际加工后出现流道错位导致的流阻增大问题，阀体的壁厚按照PN16压力等级的强度要求计算取值，

　　既不会因为壁厚过薄导致承压能力不足，也不会因为壁厚过大造成材料浪费、整体重量超标。这类内螺纹三通球阀在实际使用中，常被用于小型换热设备的冷热介质切换、家用净水设备的水路换向、车间低压压缩空气的支路分配等场景，相比法兰连接的同参数阀门，它的整体重量更轻，采购成本更低，安装维护的门槛也更低，不需要专业的法兰焊接、对中工序，普通管道工就能完成安装作业。建模时还特意还原了阀体表面的铸造圆角细节，避免实际生产时出现应力集中导致的阀体开裂问题，手柄与阀杆的连接采用扁位配合结构，保证扭矩传递的可靠性，不会出现手柄转动但阀杆不动作的打滑问题，顶部的阀杆压盖采用螺纹连接结构，后期如果阀杆部位出现微漏，可以适当拧紧压盖压缩密封填料，不需要整体更换阀门就能解决渗漏问题，降低了后期运维成本。
