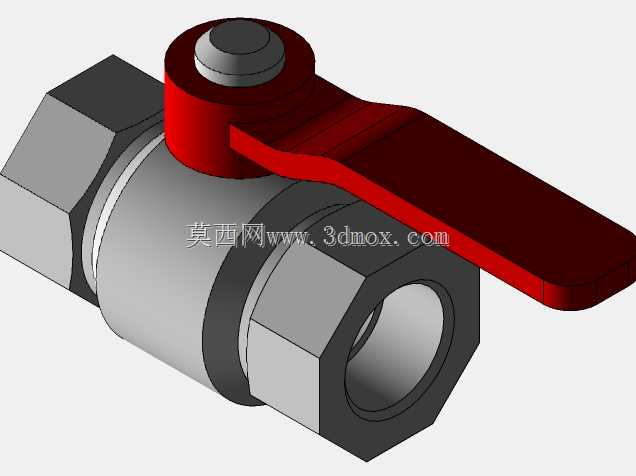

DN15PN40内螺纹连接小型手动球阀

这款手动球阀的设计定位是小通径高压工况的管路通断控制，公称通径DN15对应4分管路规格，PN40的压力等级可覆盖4MPa以内的流体输送场景，常见于小型液压站控制油路、实验室气路支管、净水设备管路、小型化工加药管线这类对安装空间有严格限制的点位。从结构设计来看，采用一体式锻造阀体搭配内螺纹连接端，两端的内螺纹直接加工在阀体六角结构上，安装时无需额外焊接法兰，只需用普通开口扳手卡住阀体六角位即可完成与管路的拧紧对接，相比法兰式球阀能节省至少60%的轴向安装空间，很适合排布紧凑的集成阀组使用。

设计过程中优先考虑了手动操作的便捷性，扳动手柄的旋转角度严格控制在90度，手柄与阀杆采用扁方定位配合，手柄水平状态对应阀门全开、垂直状态对应全关，操作人员无需额外观察阀位指示，仅凭手柄朝向就能快速判断阀门通断状态，在设备检修、管路应急切断的场景下能大幅缩短操作时间。阀杆部位采用了防吹出结构设计，即使在阀腔带压的状态下松动阀杆压盖，阀杆也不会被内部压力顶出，避免现场操作时出现介质喷溅的安全隐患。密封结构上，球体与阀座采用硬密封搭配软质密封圈的组合，既保证了低压状态下的零泄漏，又能在介质带有少量细小杂质的工况下保持密封面不被快速划伤，延长阀门的实际使用寿命。

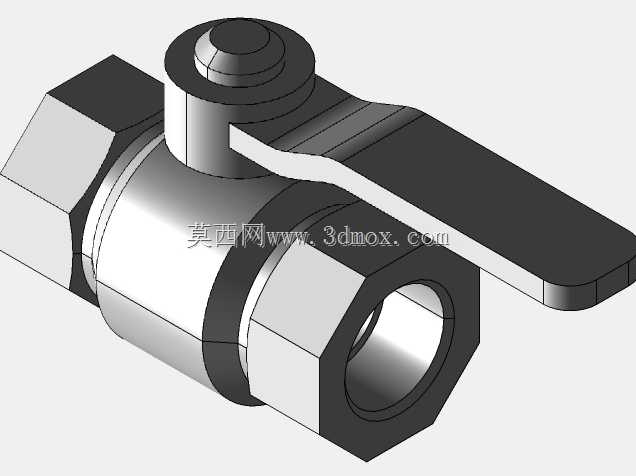

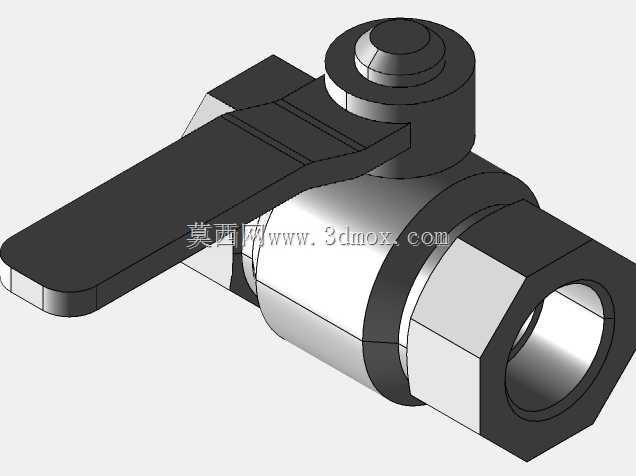

从安装边界来看，这款球阀的整体轴向长度控制在极短范围内，两端内螺纹的有效旋合长度符合管螺纹标准要求，安装时无需在管路上预留过长的螺纹段，阀体中部的六角结构尺寸适配常规开口扳手的操作空间，手柄旋转范围内没有突出的干涉结构，即使并排安装多个同规格阀门，手柄操作时也不会和相邻阀件发生碰撞。球体的流道采用全通径设计，介质通过时的流阻极小，不会在阀腔内形成积液或截留杂质，对于输送洁净流体、或是带有微小固体颗粒的流体都有较好的适应性。在做三维建模时，所有配合面的公差都按照机械加工的常规精度设定，螺纹参数符合55度密封管螺纹的标准，模型包含两种配置可对应不同的手柄安装方向，方便设计人员在做管路布局时直接调用，无需额外调整阀件的朝向就能适配不同方向的操作空间需求。
