贴片式气压高度传感元件三维结构

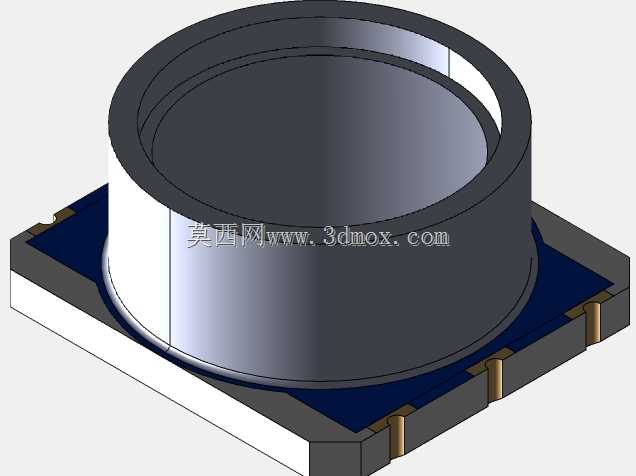

　　该模型呈现的是一款面向便携电子与小型测控终端的贴片式气压高度传感元件，整体由底部方形基板、四周表贴焊端以及上部圆柱形气敏封装腔体构成。结构建模时先从板级安装边界入手，底部承载基板采用规整方形轮廓，边缘布置多个金属化焊接端子，端子沿基板两侧对称分布，形态为短柱状表贴引脚，可直接匹配标准SMT回流焊工艺，建模过程中对焊端的伸出高度、相邻间距以及与基板底面的共面关系做了明确约束，保证后续导入PCB装配时不会出现干涉或虚装风险。上部圆柱形腔体是该元件最具辨识度的部分，筒体垂直立于基板中央，底部与基板密封结合，筒体采用阶梯式壁厚结构，外层为防护封装壁，内层形成连通外界气压的检测腔，顶部开设环形敞口，既保证环境气压能够顺畅作用于内部感压膜片，

　　又通过筒体高度为敏感芯体提供物理防护，避免装配过程中灌封胶、外壳碎屑或周边器件直接触碰感压区域。从实际使用场景来看，这类元件常被集成在手持户外定位设备、无人机飞控板、穿戴式运动终端以及室内导航模块中，气压检测覆盖300百帕至1200百帕区间，能够对应从低空近地到数千米海拔的大气压力变化，内部测量链路可输出压力与温度两类数字量，压力测量分辨率支持二十位数据输出，换算为海拔高度时分辨能力可降至0.1米量级，温度通道同样采用二十位测量，用于对气压换算结果做实时补偿。在结构设计思路上，圆柱腔体与方形基板的组合并非单纯造型选择：方形基板便于贴片机吸嘴取放并提供稳定焊接基准，圆柱腔体则在有限占用面积内获得更大的竖直感压空间，

　　同时减少边角应力集中对膜片封装的影响；建模时将腔体轴线与基板中心严格重合，使四周焊端受力均匀，整机跌落或板级弯曲时，封装根部的应力能够沿圆柱周向分散，降低基板翘曲传递至敏感芯体的概率。外形尺寸方面，模型重点表达了基板边长、腔体外径、筒体总高以及焊端突出长度之间的比例关系，基板底面为安装基准面，焊端底面与基准面保持齐平，筒体最高点远高于基板顶面，在整机堆叠时需要在外壳对应位置预留通气孔，且孔位不能正对腔体敞口直吹，防止气流扰动造成压力读数跳变；周边布局时，筒体外侧与相邻高器件之间应留出侧向间隙，避免注胶或外壳压合过程中封堵气压通路。功能实现上，该元件供电区间覆盖1.8V至3.6V，可直接由锂电池供电的便携主板电源轨驱动，

　　内置补偿逻辑支持外部直接读取补偿后的压力与温度结果，并可通过可编程事件与中断机制向主控上报气压阈值变化，减少主控轮询开销。三维结构中还体现了基板蓝色阻焊层、金色焊端以及金属质感筒体的材质区分，便于在装配评审中识别焊接区、防护区与气压引入区；筒体内部的阶梯环壁用于限定敏感芯体安装位置并形成稳压腔，腔壁与基板交接处做连续封闭处理，建模时保留了圆角过渡，以反映封装胶层或塑封过渡的真实形态。对于板级设计人员而言，该结构可用于校核器件占位高度、通气路径与外壳开孔位置；对于结构工程师，则可据此评估传感器在密闭壳体中的气压响应条件，避免整机装配后出现高度测量滞后或气压漂移问题。
