双排弯针贴片排针连接器结构设计

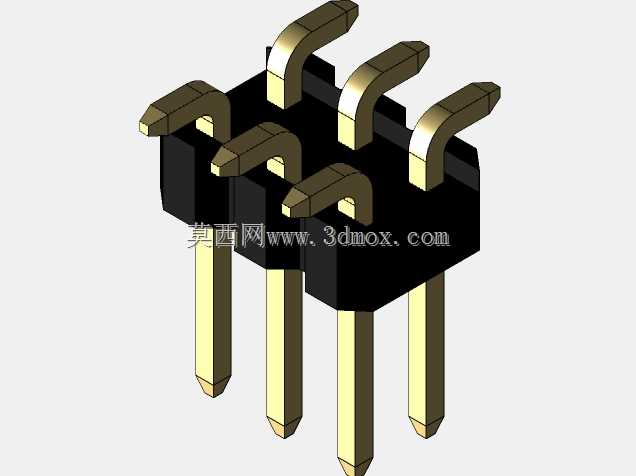

　　该模型呈现的是一款双排弯针贴片式排针连接器，属于板对板信号互联场景中使用频率较高的基础接插件。整体采用黑色绝缘塑胶基座搭配六根弯折金属插针的组合形式，引脚按双排三列排布，相邻引脚中心间距为2.54mm，这一间距是通用电子互联领域沿用多年的标准节距，适配绝大多数常规通孔、贴片PCB焊盘的布局规范，无需额外修改主板走线间距即可完成匹配。

　　从实际设备用途来看，这类弯针排针常布置在控制板、通讯模块、电源转接板的板边位置，弯针的90度弯折形态可以让对接排线、子板沿平行于主板板面的方向引出，避免直针结构对接后线缆垂直于板面凸起占用整机内部竖向空间，在薄型壳体、堆叠式板卡布局里优势十分明显。六触点的配置对应六路信号或小电流供电通路，可满足传感器信号接入、低速通讯总线连接、外设模块插拔互联等常见需求，塑胶基座采用耐高温绝缘材质，能够耐受回流焊过程中的高温烘烤，不会出现基座软化变形、引脚偏移的问题。

　　建模过程中首先需要锁定核心安装边界：先以2.54mm节距为基准排布两排共六个引脚的中心坐标，保证每根引脚的横向、纵向间距公差控制在接插件行业常规允许范围内，避免后续贴片时引脚与PCB焊盘错位。金属引脚分为三段结构：插入塑胶基座的固定段、90度圆弧弯折段、向外伸出的对接段，以及底部贴装在PCB焊盘上的贴片焊接段；弯折段采用平滑圆弧过渡而非直角折弯，既符合实际五金冲压折弯的加工工艺，也能避免直角位置应力集中导致引脚断裂，底部贴片段做了加宽平整处理，保证回流焊时焊锡能够均匀附着，提升焊接可靠性。

　　黑色绝缘基座的外形轮廓做了边角倒角处理，基座上对应每根引脚的位置预留有压接固定孔，引脚压入后与塑胶形成过盈配合，不会出现引脚松动、旋转的情况。基座整体高度9.4mm，这个尺寸是从PCB板面到弯针顶部对接面的总高度，结构设计时需要在整机外壳内部预留对应的避让空间，同时弯针向外伸出的对接长度也要和配套排线母座的插拔深度匹配，保证对接后触点完全咬合，不会出现接触不良、松脱的问题。

　　在选型适配阶段，这类排针的安装边界需要重点核对两个维度：一是PCB板上对应的六个焊盘位置，必须和引脚底部贴片段的坐标完全对齐，焊盘尺寸要略大于引脚贴片端面，预留焊锡浸润的空间；二是弯针弯折方向要和板卡出线方向一致，建模时可以将连接器作为标准件导入整机装配体，模拟排线插拔后的运动路径，检查弯针周边是否有电容、电阻等高耸元器件发生干涉，避免生产组装时出现排线无法插合的问题。

　　从工艺实现角度，金属引脚采用铜合金基材表面镀锡处理，兼顾导电性能与焊接可靠性，塑胶基座一般采用PA66或者PBT材质，绝缘性能优异且耐温等级适配SMT贴片工艺。三维建模时将塑胶基座和六个金属引脚分别作为独立零件装配，既可以清晰展示不同材质的结构区分，也方便后续导出工程图时分别标注塑胶件、五金件的尺寸公差，对接插件生产、SMT贴装工序都有直接的参考价值。这类标准化排针作为电子设备里的基础互联元件，结构看似简单，但引脚间距、弯折半径、贴装端面平整度这些细节参数，都会直接影响最终整机的信号连接稳定性，建模时严格按照实际加工形态还原每一处结构，才能保证三维模型在结构评审、虚拟装配环节发挥应有的作用。
