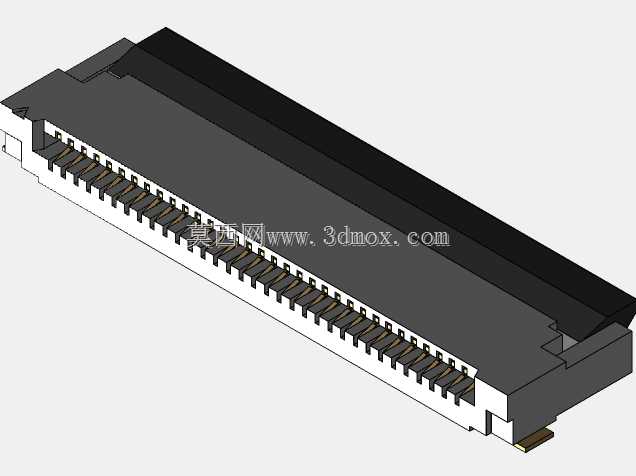

该模型呈现的是一款面向柔性排线连接场景的板端连接器,采用0.5毫米接触节距、旋转式后锁结构与双触点接触方案,整体为细长卧式贴装形态,主要用于在紧凑电子设备内部建立FPC/FFC柔性排线与PCB之间的可拆式电气连接。
从整机布置角度看,这类连接器常见于手持终端、显示模组、摄像头模组、笔记本内部走线、小型通信板卡以及消费类控制板。柔性排线需要频繁穿过狭窄结构空间,而板端必须在有限板面内提供多通道信号连接,因此细长低高度的本体成为必然选择。模型中沿长度方向密集排列的端子,能够在较小占板宽度内完成多路信号传输;端部与底部的定位、焊接及固定结构,则服务于SMT回流焊工艺和装配后的机械保持。
旋转后锁机构是该件的核心。与直插式无锁连接器相比,后翻盖在压合后会从排线背部施加约束,使柔性排线端部的导电区稳定贴靠在端子接触区。翻盖关闭过程中,力臂绕后部转轴旋转,把操作人员的按压动作转化为对排线的法向压紧,既降低插装阻力,也能在设备受振动、冲击或温湿度循环时减少排线松脱风险。维修或产线返工场景下,翻开锁扣即可释放排线,无需较大拔插力,有利于保护薄型FPC导体不被拉扯变形。
双触点设计针对接触可靠性展开。每个信号位在配合区域形成冗余接触路径,当柔性排线厚度存在轻微公差、接触面有微小污染或端子发生微量弹性衰减时,两处接触可共同降低瞬断和接触电阻升高的概率。端子沿塑胶本体槽位逐一隔离排布,相邻触点之间保留绝缘挡墙,可抑制细密节距下的相邻信号短路风险。建模时需要重点还原端子悬臂形态、接触凸点位置、塑胶槽宽以及锁扣闭合后的干涉关系,这些细节直接决定装配仿真和干涉检查是否可信。
外形与安装边界方面,本体长度由引脚位数决定,宽度方向需同时容纳端子悬臂、排线插入通道和后部旋转锁扣,高度方向则受翻盖打开轨迹、排线弯曲半径及周边元件安全间隙约束。PCB布局时,连接器前方应预留FPC插入与取出空间,后方要保证翻盖旋转不被壳体、屏蔽罩或高元件阻挡;底部焊端与定位焊盘需按贴片器件工艺设置,金属固定脚可承担主要机械锚定作用,避免插拔力直接传递给细密信号焊盘。
结构建模过程中,塑胶主体的细长槽腔、端子等距阵列、锁扣转轴配合和端部止挡是容易出错的位置。若只建立外观实体而省略接触弹片与锁扣运动关系,后续做排线装配、壳体间隙检查或工装吸嘴取件分析时就会缺少依据。实际工程评审中,还需关注翻盖全开角度、排线插入深度、触点正压力方向、焊盘共面性以及连接器与板边的距离,确保该连接器既能满足高密度互连,又能适应自动化贴装和现场维护。
