模块化屏蔽RJ12直角插孔连接器

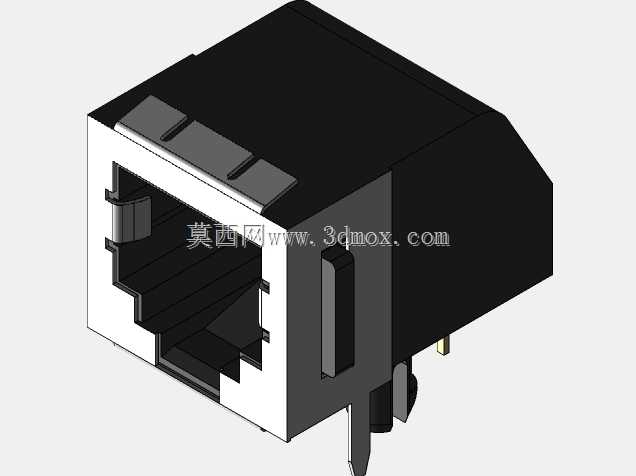

　　该模型呈现的是一款6位模块化屏蔽插孔组件，采用低剖面直角结构，前端为标准RJ12水晶头插接口，内部可见6芯接触端子排布，用于6P6C类通讯线缆的端接与信号传输。接口外壳设置金属屏蔽罩与面板挡块，挡块在插接到位后形成限位，同时金属壳体延伸出面板接地弹片，可将插拔过程中累积的静电以及外部电磁干扰直接导入设备机壳地，降低通讯端口的噪声耦合。

　　从实际装机场景看，这类插孔大量用于工业控制盘柜、通讯配线架、嵌入式终端、门禁与语音设备的面板或PCB上。直角出线方向使线缆从连接器尾部侧向引出，在设备内部纵深有限、前面板到主板距离较短的箱体内，可以明显压缩插接头后方所需的直线插拔空间；低剖面壳体则适用于薄型面板和堆叠密集的端口区域，避免相邻接口在高度方向上互相干涉。建模时需要重点还原前端插口开口、内部端子台阶、两侧弹性卡扣、尾部焊脚以及接地弹片的位置关系，这些特征直接决定水晶头能否顺利插入、锁止和退出。

　　结构设计上，前端金属框架承担插口导向与屏蔽作用，塑料本体容纳接触端子并保持端子间距，尾部引脚按PCB焊接布局向下伸出。模型中黑色主体与金属框架分界清晰，侧面保留屏蔽壳搭接结构，底部端子和固定脚的相对位置需要与封装孔位一致。面板挡块不仅形成装配止挡，也限制连接器穿过面板后的推入深度；接地弹片应在装配后与金属面板或机壳保持可靠接触，若弹片压缩量不足，会出现接地虚接，若压缩过大，则可能造成装配困难或面板变形。

　　安装边界方面，选型和结构校核时应同时关注前端插口外形、壳体宽度与高度、尾部焊脚阵列间距、直角方向占用深度以及面板开孔尺寸。前端需预留水晶头插拔手位，后方侧向区域要留出线缆弯曲半径，底部PCB区域需避让焊脚和塑料定位柱。多联布置时，端口中心距应保证水晶头、弹片和手指操作空间不冲突；靠近钣金边缘时，还要核对屏蔽接地弹片的接触位置。三维建模过程中，插口内腔、端子导向斜面和卡扣避让槽不宜过度简化，否则装配干涉检查会失去意义；而外壳圆角、拔模斜度和引脚细部则应结合加工与焊接工艺保留，以便后续完成面板开孔、PCB封装和整机布线校核。
