这款数字接触式旋转编码器在消费电子、工业控制面板、通讯测试设备以及小型人机交互终端中使用频率很高,核心作用是把操作者转动旋钮的角位移转换成主控板能够识别的脉冲计数信号,常用来完成菜单切换、参数微调、音量调节、通道选择、阈值设定等交互动作。和普通电位器依靠电阻分压输出模拟量不同,接触式编码器通过内部电刷与码道的有序通断输出两路存在相位差的方波信号,主控芯片依据相位先后判断正反转,再依据脉冲数量计算旋转步距,不存在模拟电位器长期滑动后阻值漂移、触点氧化导致输出跳变的问题,在需要频繁调节且要求位置可计数的场合更稳定。

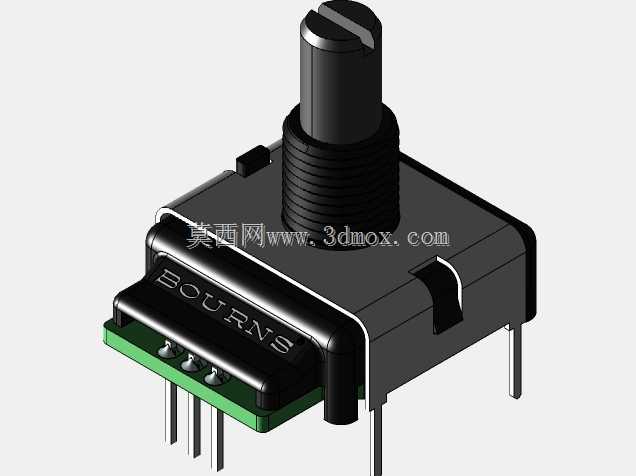

从整机结构看,模型完整还原了方形塑封本体、顶部带一字槽的圆柱形转轴、轴身外螺纹段、底部插装引脚以及侧方定位凸台。顶部转轴采用圆柱台阶形式,上端开出一字槽,既可以配合旋钮帽做周向防转,也允许在调试阶段用一字螺丝刀直接转动;轴颈外侧加工连续外螺纹,装配时从面板正面穿入安装孔,背面通过六角螺母锁紧,能够把编码器牢牢固定在薄金属面板或塑料面板上,螺纹段长度覆盖常见面板厚度范围,转轴根部预留衬套台阶,锁紧后本体与面板之间不会出现歪斜。方形本体四周做出加强筋和限位凸块,靠近引脚一侧的凸台可在PCB贴装时与板边预留槽位配合,防止波峰焊或回流焊过程中元件旋转偏移。
底部引脚采用直插式排布,信号引脚与支撑脚分开布置,两根较长的固定脚先插入PCB定位孔承担机械承重,焊接后能够承受旋钮反复按压、旋转带来的侧向力,避免信号焊盘被扯裂;信号引脚按照编码器标准相位定义排列,板端走线时可直接连接MCU的定时器编码器接口或外部中断引脚,外围只需搭配少量上拉电阻即可完成信号采集。本体下部绿色基板区域还原了内部码盘与电刷的安装基底,金属电刷压印在塑封上盖表面,装配后电刷弹性臂压合在码道上,转轴每转过一个定位档位,电刷在相邻码道间完成一次通断切换,段落手感由内部定位珠与弹簧提供,转动时每一步都有清晰的咔哒反馈,操作者无需看屏幕即可感知调节步数。
建模过程中需要重点控制几个装配边界:首先是转轴外露高度与螺纹有效长度,面板开孔直径要匹配轴套外径,开孔过大锁紧后会出现偏心,转动时旋钮蹭面板;开孔过小则轴套无法穿入,强行压装会撑裂塑料本体。其次是底部引脚的跨距与伸出长度,直插引脚在PCB上的孔位要按照本体中心对称布置,引脚伸出板面长度控制在波峰焊标准吃锡范围,过长会和机箱内其他元件干涉,过短则焊锡浸润不足。再者是本体方形轮廓与周边元件的间距,编码器本体高度明显高于板上普通芯片,布局时要在旋钮后方预留手指操作空间,同时避开高压走线区域,防止旋转过程中静电通过转轴直接耦合到信号引脚。
在实际选型应用里,这类编码器常和轻触开关集成使用,部分型号转轴自带按压功能,向下按时触发独立开关信号,用来完成菜单确认操作,三维结构设计时要在转轴下方预留按压行程空间,本体底部与PCB之间不能垫高分隔柱,否则按压动作无法触达内部开关。面板装配侧还要考虑旋钮帽的配合直径,转轴一字槽与旋钮内部防转筋对应,旋钮外径根据面板操作密度选择,通讯设备面板上密集排布时选用小直径旋钮,工业控制台则选用带防滑纹的大尺寸旋钮。整体结构兼顾了面板安装、PCB焊接、人机操作与信号输出多重需求,建模时把塑壳拔模斜度、螺纹牙型、引脚倒角、电刷弹性形态都还原到位,可直接用于整机面板干涉检查、PCB封装核对以及操作手感评估。
