ZigBit无线通信射频模块结构

　　该模型呈现的是面向2.4GHz短距离无线通信场景的ZigBit OEM模块及其载板结构，核心器件采用ATmega256RFR2系统级芯片，把AVR 8位微控制器与IEEE 802.15.4射频收发单元集成在同一硬件平台内，主要用于无线传感、状态监控、工业控制和低速数据采集等设备中。实际选型时，这类模块常被嵌入传感器节点、楼宇自动化终端、照明控制装置、能源计量设备以及小型物联网网关内部，承担设备间自组网、数据透传和低功耗链路维护等任务。

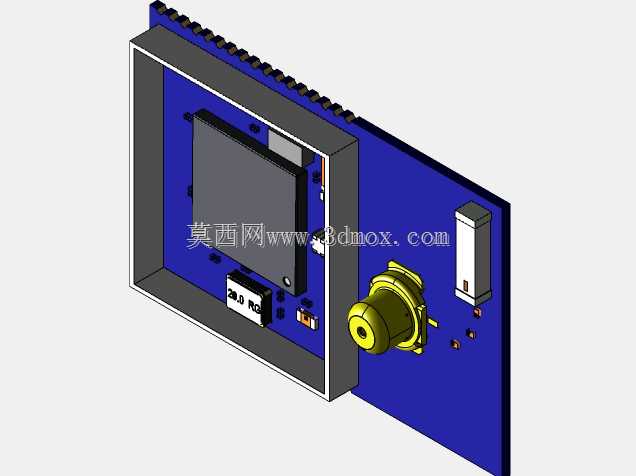

　　从结构表达来看，模型重点还原了蓝色PCB基板、主芯片屏蔽/封装区域、板边排针、射频同轴连接器以及若干贴片元件的相对位置。板体一侧布置高密度插针，用于与母板进行电源、总线和控制信号连接；另一侧保留MS-147射频测试端口，方便在产线调试或研发阶段接入仪器，检查发射功率、接收灵敏度和匹配状态。黄色同轴接口在三维结构中具有明确的外形特征，其周边需要预留插拔空间，不能被外壳立柱、屏蔽罩或相邻高器件遮挡。

　　模块的设计思路围绕快速集成展开。射频部分已经在模块层面完成匹配与调校，板上芯片天线或外接射频链路可根据整机形态选择，设备开发者不必从零绘制复杂射频电路，也能缩短无线产品的硬件验证周期。对于结构工程师而言，真正需要关注的是模块装入整机后的边界条件：天线区域应远离金属罩、电池和大尺寸接插件，排针侧要保证焊接与返修操作空间，射频连接器周围则要留出测试线缆转弯半径。

　　载板外形近似矩形，边缘器件高度差异明显。主芯片区域占据板面上部，配合周边小型阻容件形成核心控制与无线通信区；板边黑色排针沿长边连续布置，决定了模块插入底座后的定位方向和插拔高度；同轴连接器向外突出，是整板高度包络中需要特别校核的部位。若在外壳内安装，应同时核对PCB厚度、排针插入深度、连接器外径和最高器件顶面，避免出现装配干涉。

　　在三维建模和整机布局中，可将该模块作为通信子装配处理：先固定排针与母板的配合基准，再检查射频接口朝向，最后根据天线辐射方向调整模块在壳体中的位置。对于需要通过FCC、CE等无线一致性验证的设备，模型中保留的测试端口和天线区域也有助于前期规划测试夹具、屏蔽箱连接方式以及产线校准工位。整体结构紧凑，接口关系清晰，适合作为通信节点硬件布局、外壳干涉检查和嵌入式设备选型参考。
