0.5毫米节距双触点旋转后锁FPC连接器

　　这类旋转式后锁接头主要出现在高密度板级互联场景中，常见于显示屏排线、摄像头模组、触控板、小型通信终端、便携检测设备以及需要频繁拆装柔性排线的控制板上。它的核心作用不是单纯把线路接通，而是在0.5毫米小节距条件下，为FPC或FFC排线提供稳定、可重复开合、接触电阻较低的机械与电气连接。实际设备里，排线往往要穿过狭窄壳体，装配时还可能受到拉扯、弯折和振动影响，因此连接器不能只看引脚数量，还要关注锁扣动作、触点夹持方式、插拔方向、焊盘占用以及周边禁布空间。

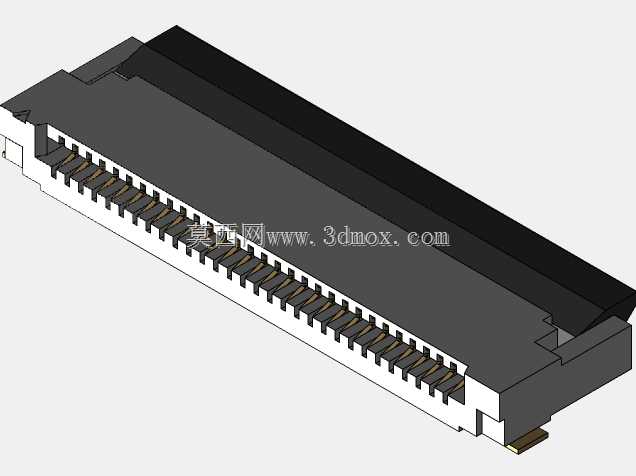

　　从结构上看，该接头采用长条卧式布局，主体由绝缘壳体、两排密集金属触点、后部旋转压杆以及端部定位特征组成。触点沿长度方向等距排列，节距紧凑，适合多信号并行传输。双触点设计的意义在于同一接线位置形成更可靠的接触路径，柔性排线插入后，触点能够从有效接触区域夹持导体，降低轻微偏移、镀层磨损或薄厚差异带来的接触不稳定。后锁压杆旋转闭合后，会把排线压入接触区，同时限制排线退出；维修或返工阶段再翻开压杆，即可释放排线，不必反复焊接连接器。

　　建模时需要把几个容易被忽略的边界表达清楚。首先是连接器底部与PCB贴合的安装面，焊脚沿本体两侧或端部伸出，贴装后与电路板焊盘形成固定关系；模型中应保留焊脚间距、端部固定脚位置以及本体底面与板面之间的高度关系，否则后续做PCB封装或干涉检查时容易出现偏差。其次是排线入口高度和插入深度，FPC不是无厚度理想平面，实际选型要结合补强板厚度、导体层数、覆膜厚度以及是否带屏蔽层判断。若入口空间建得过小，装配时排线难以推入；若压杆闭合行程没有体现，结构工程师也无法判断上盖、电池或支架是否会压住操作区域。

　　外形方面，该类连接器呈低高度长条形，黑色绝缘主体承担绝缘、导向和锁扣支撑作用，金属端子外露部分用于表面贴装。长度方向由引脚数决定，宽度方向则受触点折弯、锁杆旋转半径和排线插入空间共同约束。设备堆叠设计时，不能只按静止状态预留本体轮廓，还要在压杆翻开方向留出操作角度。若连接器靠近壳体侧壁、屏蔽罩或电池仓，压杆可能无法完全打开，维修人员就会被迫斜向撬起，容易造成塑料耳位断裂或端子翻转。

　　触点排布是这类模型的重点。密集端子在三维中应体现连续、等距和端部错位关系，相邻触点之间由绝缘塑壳隔离开，防止焊接连锡和接触短路。端子末端通常弯折成贴装脚，回流焊时依靠焊盘张力与塑料本体定位共同固定。端部较大的固定脚主要承担机械强度，能够承受排线插入时的侧向力和压杆开合载荷，设计PCB时应给出足够焊盘宽度，不宜为了走线压缩固定脚面积。

　　在产品设计思路上，旋转后锁结构比直接滑插式更依赖杠杆压紧。压杆闭合时，力被分解到排线压紧和端子接触两个区域，操作者通过轻微旋转即可获得稳定夹持；打开时，压杆带动释放机构，让触点夹持力下降。这种方式适合需要总装、测试、维修多次开合的产品，但对塑料件尺寸一致性要求较高。三维建模时，压杆与主体之间的转轴配合、两端卡扣、闭合后的平齐面以及翻开后的极限角度都应保留，这些特征直接影响工装测试和产线装配。

　　实际应用中，这类连接器多用于信号密度高但整机厚度受限的位置。例如显示模组与主板之间的FPC链路，往往要在边框附近转弯，连接器既要贴近板边节省空间，又要保证排线不会被壳体锐边压伤；摄像头或传感器模组则可能通过短FPC接入主控板，连接器附近需要预留补强板过渡区，避免柔性排线在入口处形成硬折。通信类手持设备中，天线、麦克风、按键板等子单元也会通过类似密集排线汇聚到主板，后锁结构能提高总装良率，并减少售后拆解时的焊接损伤。

　　安装边界还应考虑排线走向。FPC从接头引出后不宜立即大角度弯折，尤其在0.5毫米节距、多引脚条件下，排线对位本身较精细，如果出口处没有平直段，接触位置可能受到持续回弹拉力。结构设计时通常要在连接器前方保留排线插入操作区，在出口侧保留弯曲半径，并通过泡棉、压片或壳体筋位限制排线翘起。模型若能体现本体高度、锁杆顶面、焊脚投影和端部定位柱，就可以在整机堆叠阶段同步检查屏蔽罩、螺丝柱、加强筋与操作工具之间的冲突。

　　从工程表达角度看，该三维模型不仅是外观件，更应服务于封装校核、装配模拟和维修性判断。长条塑壳的倒角、底部缺口、端子排列节奏、压杆闭合轮廓以及端部金属固定特征，都是设备结构设计中会直接引用的依据。把这些细节建立完整后，工程师可以在主板布线、壳体开槽、FPC长度计算和产线工装设计之间形成一致的空间基准，减少样机阶段因连接器周边余量不足导致的返工。
