SHT1x数字温湿度传感器封装结构

　　在做环境监测类硬件结构堆叠时，最先要敲定的往往不是外壳造型，而是板载传感元件的占位与周边避让空间。SHT1x这类集成式温湿度传感芯片，把感湿元件、测温元件、信号调理电路、模数转换单元和数字接口全部整合在一枚微型表贴封装内，结构工程师拿到实物三维数模后，就能直接在PCB布局阶段同步完成壳体开窗、风道预留和防遮挡校核，不用等样机打样回来才发现传感窗口被胶缝或者壳体侧壁挡住。

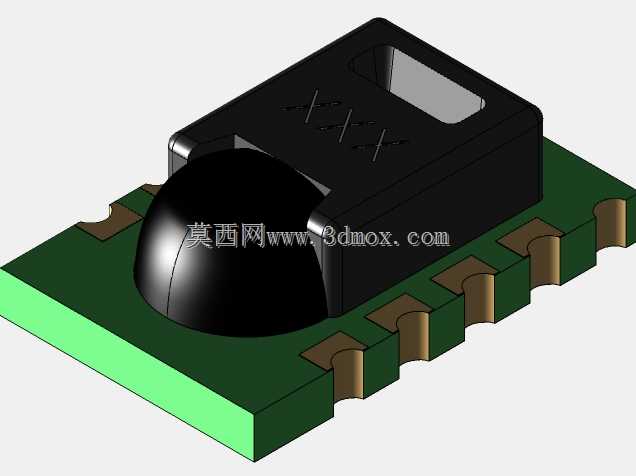

　　从外形上看，该器件采用小型贴片封装，底部为绿色PCB载板，两侧分布表贴焊盘，适合回流焊工艺；载板上方一侧是黑色半球形光学/保护封装区域，另一侧是带格栅开孔的黑色塑壳上盖。上盖的开孔并非装饰结构，而是气流与水汽进入敏感元件的通道，建模时需要把开孔深度、格栅筋宽、上盖与载板的贴合高度都还原出来，因为这些细节直接决定整机外壳上透气孔的位置设计——如果外壳壁紧贴格栅，或者在格栅上方贴了防尘泡棉却没有留气隙，传感器响应时间会明显变长，甚至出现湿度读数滞后。

　　实际选型与安装中，这类传感器常见于暖通空调温控器、智能家居温湿度节点、仓储环境记录仪、冷链运输监测终端、机房动环监控板卡以及小型气象站采集模块。它输出校准后的数字信号，硬件上不需要额外布置复杂的模拟放大电路，结构端重点处理的是“透气”与“防护”之间的平衡：既要让环境空气顺畅接触敏感区，又要避免凝露、粉尘、焊接助焊剂直接侵入。三维布局时，通常建议把芯片布置在PCB远离发热元件的一侧，远离电源模块、处理器散热片和功率电感，防止局部温升造成测温偏差；焊盘周边要保留工艺边，避免拼板应力传递到封装根部。

　　安装边界方面，数模需要准确体现载板长宽、总装高度、焊盘间距以及上盖半球区域的突出轮廓。在壳体设计中，传感器正上方一般开设通风槽或防水透气膜窗口，窗口投影范围应覆盖塑壳格栅区域，侧壁与芯片之间保留足够空气流通间隙；若产品用于高湿或凝露场景，还要在结构上考虑凝露水的导流路径，避免液滴积在格栅开孔处。贴片坐标设计时，焊盘钢网开口应与器件引脚匹配，过炉方向也要结合回流焊温度场调整，减少封装两侧受热不均带来的立碑风险。

　　建模思路上，可将器件拆分为PCB载板、表贴焊端、黑色保护球罩、格栅上盖和内部简化占位几个部分：载板按实际厚度与边缘倒角建立，焊端体现金属端子的弯折形态；上盖格栅用阵列筋特征还原，保证开孔率视觉与实物一致；半球罩按回转体特征生成，表面做高光质感处理，便于在整机渲染图中区分材质。对于整机结构评审而言，这份数模的价值不在于内部晶圆级细节，而在于把外部干涉尺寸、透气窗口位置、焊接占位高度表达清楚，让结构、电子和工艺三方在同一模型上确认布局，减少后期改板与壳体修模次数。做堆叠检查时，还应同步校核传感器附近螺丝柱、卡扣、筋条的高度，任何高于传感面且阻挡气流的结构都要重新调整，确保设备在密闭外壳内仍能准确感知外部环境温湿度变化。
