14毫米带开关旋转光学编码器结构

项目分类:通讯工具类 发布时间:2022-05-13 ID:633892
  • 14毫米带开关旋转光学编码器结构

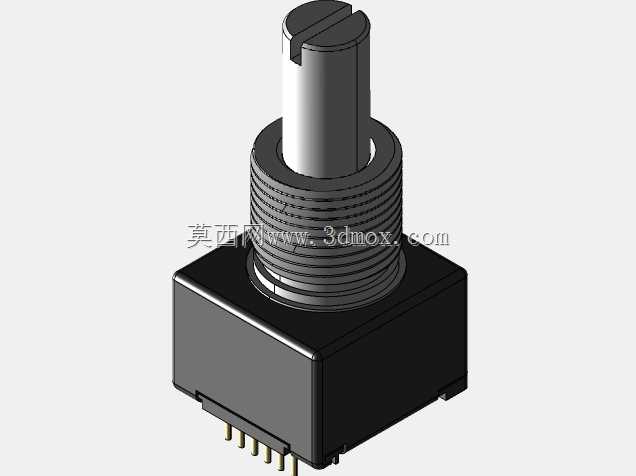

  在消费电子、通讯终端与小型控制设备的人机交互链路里,旋转编码器承担着把用户的旋钮转动动作转换为脉冲电信号的核心作用,这款14毫米规格的带开关旋转光学编码器,正是面向紧凑型面板操作场景开发的输入元件。不同于传统接触式电位器依靠碳膜刷片滑动分压的工作方式,光学编码方案通过码盘通光槽与光电收发对管的配合,将轴体的角位移转化为两路正交脉冲输出,不存在接触磨损带来的阻值漂移、信号跳变问题,在频繁调节菜单参数、调整音量增益、切换通讯频道、设定设备阈值的工况下,长期运行的信号一致性表现更稳定。

  从整机结构布局来看,该编码器采用方形塑封基座搭配上部螺纹锁紧轴套的经典排布,基座内部集成光电发射管、接收阵列与信号处理PCB,底部伸出直插式焊脚,可直接波峰焊或手工焊接在主控电路板上,不需要额外的转接固定件。上部的M14细牙螺纹轴套从设备面板的安装孔穿出,搭配配套锁紧螺母即可把整个元件牢牢固定在面板钣金或塑胶壳壁上,轴套的螺纹段长度预留了常见面板壁厚的兼容余量,面对1毫米到5毫米厚度的面板都能完成可靠锁紧,不会出现螺母咬合不足或者轴套突出过长干涉内部走线的问题。顶部的一字槽圆柱轴柄用于配套旋钮帽,轴柄直径与市面通用的塑胶旋钮、铝合金旋钮的安装孔位匹配,旋钮压入后依靠轴柄平面传递扭矩,转动过程中不会出现打滑空转。

  带开关的集成设计是这款元件的突出特点,在旋钮沿轴向向下按压时,轴体内部的触发行程会压合基座内的独立微动开关,输出一个开关量信号,通常在设备交互逻辑里被定义为确认选择、进入菜单、静音切换或者功能复位,这样单颗元件就同时实现了旋转调节与按压确认两个操作,不需要在面板上额外布置独立的确认按键,大幅节省了小型手持设备、桌面通讯终端的面板布局空间。在结构建模过程中,需要重点还原几个关键配合边界:首先是轴体与轴套之间的旋转配合间隙,光学编码器的轴系采用精密轴承支撑,径向窜动量控制在很小的范围内,建模时要保留合理的配合公差,不能把轴和轴套做成零间隙干涉,否则虚拟装配后会出现转动卡死的错误提示;其次是底部焊脚的间距与伸出长度,焊脚位置要和PCB封装库的焊盘坐标一一对应,焊脚伸出基座底面的长度要匹配电路板的厚度,保证焊接后引脚穿过焊盘的余量符合板级装配工艺要求;另外轴套上部的螺纹段要准确绘制牙型轮廓与螺纹有效长度,面板安装孔的开孔直径、沉台尺寸都要依据螺纹大径来设计,避免现场装配时螺母无法锁紧。

  实际选型应用中,这类编码器常见于对讲机的频道音量调节旋钮、便携式测试仪器的参数设置旋钮、车载通讯终端的菜单操作部件、工业手持终端的输入模块,工作时输出的AB两相正交脉冲可以被主控MCU直接识别,通过判断两相脉冲的相位先后就能区分旋钮是正转还是反转,通过脉冲计数就能得到转动的步进量,每一个定位档位对应一组脉冲输出,转动时的段落手感由内部的定位珠与弹簧结构提供,用户每转过一个档位都会获得清晰的力反馈,不需要目视屏幕就能感知调节的步幅。建模时还要注意基座侧面的定位卡扣结构,部分自动化装配场景里会通过卡扣把编码器预先卡在PCB的定位孔上,过波峰焊时不需要额外治具扶持,防止焊接过程中元件浮高移位。轴柄顶端的一字槽除了适配旋钮的防转平面,也可以在没有安装旋钮的调试阶段用一字螺丝刀转动轴体,方便产线测试时快速操作。整个元件的外形轮廓方正,基座在电路板上占用的投影面积很小,周边不需要预留过大的避让空间,结构工程师在堆叠PCB布局时,只需要在轴套对应的面板位置开出对应直径的通孔,在旋钮后方预留出旋钮转动的径向空间,以及按压开关时轴体向下运动的轴向行程余量,就能完成整机组装,不会和周边的接插件、屏蔽罩发生运动干涉。
