小功率隔离型DC-DC电源模块

　　板载隔离电源在工业控制板、通信接口板、仪表采集板里属于很常见但容易被忽略的器件，它的核心任务不是追求大功率输出，而是在有限板面内把前级母线电压转换成后级电路可用的稳定电压，同时把输入侧与输出侧做电气隔离，避免地电位差、干扰串扰和异常共模电压直接进入敏感信号链路。这类1W等级的定压输入、无调节单输出DC-DC变换器，多用于模拟前端供电、隔离运放周边、继电器驱动辅助电源、通信接口隔离侧供电、传感器小功率供电等场景，负载电流通常不大，但对安装边界、引脚位置、封装高度和周边安全间距有明确要求。

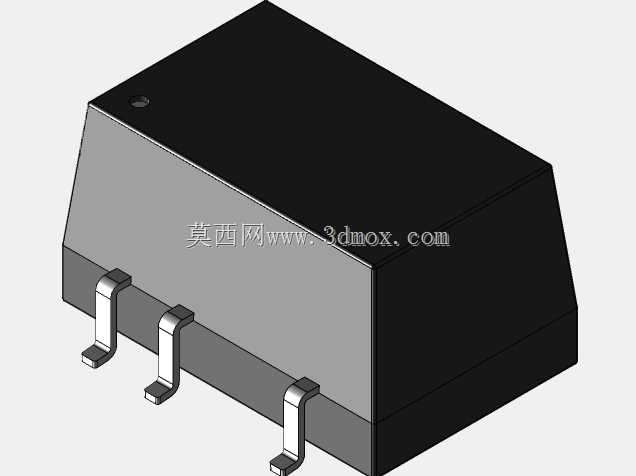

　　从结构外形看，该模块采用黑色灌封壳体，整体呈低矮长方体，顶部平整，侧壁带有封装成型后的斜向过渡面，底部伸出弯折成形的金属引脚。引脚沿模块长边布置，属于典型直插焊接结构，引脚末端为扁平焊脚，能够插入PCB对应孔位后完成波峰焊或手工焊接。建模时需要重点还原引脚的折弯高度、伸出长度、脚距以及焊脚相对壳体底面的悬空高度，因为这些尺寸直接影响PCB封装建库、器件落板和焊接工装定位。若只按简单方块加直针处理，往往会在装配阶段出现引脚与孔位不匹配、壳体贴板高度错误、干涉周边高器件等问题。

　　壳体顶部的小圆点可作为引脚识别与装配方向标识，在三维布局中应保留这一特征。它虽然不承担机械连接功能，但对生产检验、贴片前插件方向确认和维修识别都有实际意义。模块外壳表面没有复杂散热齿，说明其功率等级较低，主要依靠封装本体、引脚和PCB铜箔进行散热。设计电路板时，不应把它紧贴大功率发热元件布置，也不宜在周围堆满高壳体器件；较为合理的做法是在输入、输出端预留电容布置空间，在模块下方保持焊盘与走线清晰，并在隔离要求较高的板卡上按输入、输出区域划分隔离带。

　　定压输入、无调节单输出的特性决定了它更适合输入电源相对稳定、后级负载变化范围不大的回路。选型阶段需要结合后级芯片的工作电压、平均电流、启动峰值电流和隔离耐压要求确认型号，而不是单纯按标称功率套用。三维结构设计时，还要关注模块本体高度与机箱内部净高之间的关系。若设备采用薄型壳体、灌胶盒或紧凑导轨式外壳，电源模块可能成为板上较高器件之一，其顶部与上盖之间的间隙、侧面与接线端子之间的爬电距离，都需要在总装阶段校核。

　　建模思路上，可先按封装外轮廓建立主体，再通过倒角和斜面还原壳体成型特征；引脚部分不宜简化成直线，应按实际冲压弯折形态建立弯钩和扁平段，使模型在PCB装配预览中能够真实反映插入关系。周边布局时，输入电容尽量靠近输入引脚，输出电容靠近输出侧，地回路避免跨隔离区域随意铺铜。对于需要通过安规评估或长期运行在工业电磁环境中的设备，还应在PCB层面保留足够的电气间隙，不能因为三维模型外形紧凑就压缩隔离边界。

　　该类模块的价值在于以较小体积完成电压变换和隔离，适合空间受限、功率需求低、可靠性要求稳定的板级供电环节。把封装外形、引脚形态、安装高度和周边禁布区准确建入三维结构后，结构工程师可以在设计早期完成干涉检查，硬件工程师也能同步评估电源位置、走线方向和隔离分区，从而减少样机阶段反复改板的风险。
