微型数字环境光传感器贴片封装结构

　　在消费电子整机堆叠设计中，环境光检测往往是最容易被结构工程师低估的环节。屏幕亮度自动调节、键盘背光启停、拍照曝光辅助判断，背后都需要一颗能够稳定感知外界照度的器件，而APDS-9300所代表的这类微型数字环境光传感器，正是为高密度板级装配而生。它采用LED式贴片封装，整体高度仅0.55毫米，长度2.60毫米，宽度2.20毫米，在手机、平板、笔记本、智能穿戴以及便携仪表的PCB布局中，几乎只占用极小的顶面空间，这对追求薄型化的产品尤为关键。

　　从功能层面看，该器件并非简单的光敏电阻方案，而是将光电探测、信号调理与数字输出整合在同一封装内。其I2C数字接口能够直接向主控传输照度相关数据，避免了模拟信号在长走线中易受干扰的问题；同时芯片针对50/60Hz照明纹波具备抑制能力，在室内荧光灯、LED灯具等人工光源环境下，读数不会因工频闪烁而产生明显跳动。这一特性决定了它在自动亮度控制场景中的实用价值——设备可以根据环境光强弱平滑调整显示参数，而不是在灯光下反复跳变。

　　建模时需要重点还原的，不只是黑色芯片本体，还包括外围基板、金属焊盘与绿色阻焊区域的层次关系。封装顶面的感光区域与周边塑封体存在高度差，底部或侧边延伸出的镀金焊盘承担电气连接与机械固定双重作用。若在整机结构中忽略这些细节，后续做干涉检查、钢网开口评估或贴片工装设计时，就可能出现焊盘与封装不匹配、光学窗口对位偏差等问题。因此三维模型需要准确表达焊盘轮廓、封装外廓、芯片体高度以及感光区相对位置，使硬件结构与PCB封装能够协同校验。

　　安装边界方面，这类器件通常以表贴方式布置在主板靠近透光窗口的位置。结构设计中要在外壳上预留光路通道，窗口材料的透光率、雾度以及与传感器表面的距离都会影响实际检测效果。由于封装高度很低，顶面到壳体的间隙可以控制得很紧凑，但仍需避免遮光筋、泡棉或丝印层覆盖感光区域。对于需要黑色外观的前面板，往往会采用半透油墨工艺，让环境光能够进入而器件本身不可见，这就要求模型在整机布局阶段明确传感器中心点与窗口开孔的对应关系。

　　从板级工艺角度看，2.60×2.20毫米的小尺寸封装适合高速贴装，焊盘布局应兼顾回流焊时的自对齐效应与热应力释放。金属端子的形状并非规则矩形，模型中呈现的弯折与外延结构，对应实际封装中的引线框架和焊接区。工程师在建立封装库时，不能只按一个简单方块处理，而应结合焊盘宽度、间距、阻焊定义以及器件周围禁布区，给出可制造的装配空间。若邻近布置高发热芯片，还需考虑温升对光电测量的影响，必要时通过隔光墙或布局距离进行规避。

　　该传感器的应用并不局限于手机类产品。在智能家居面板中，它可用于唤醒背光或判断房间亮度；在车载便携设备中，可辅助显示模块适应昼夜环境；在工业手持终端中，则能帮助屏幕在强光和暗光之间切换可读性策略。只要设备需要感知环境照度并由主控进行逻辑判断，这种小体积数字输出器件都能以较低的板级代价完成集成。

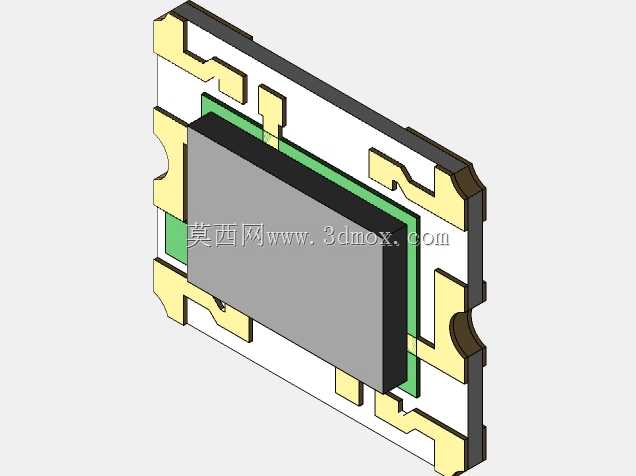

　　三维设计上，应将其作为光电元件与结构封装的结合体来理解：黑色主体对应芯片与塑封区域，黄色部分体现金属端子，绿色层表达基板阻焊，不同材质的分界直接关系到渲染识别和工程评审。装配时还要关注取料方向、极性标识以及焊盘编号，这些信息虽然在外观上不显眼，却会影响SMT产线的贴片程序。通过完整还原封装外形、安装高度、焊盘形态和光学窗口位置，结构工程师可以在整机堆叠早期完成间隙、遮光、透光和可制造性检查，减少后期打样中因传感器布置不当带来的反复修改。
