DN65PN16对夹式蝶阀结构设计

　　对夹式蝶阀在给排水、暖通空调、消防管网以及一般工业流体管路中应用十分普遍，其核心价值在于用较短的结构长度实现管路通断与流量调节。DN65规格对应公称通径约65mm，适配常见的工艺支管、循环水支路和中小型设备接管；PN16则表示公称压力等级为1.6MPa，能够覆盖多数低压水系统、压缩空气管路以及中性流体输送场景。该类阀门通常安装在两片管道法兰之间，不靠自身法兰与管道螺栓逐一连接，而是依靠长螺栓穿过阀体两侧耳部或法兰间隙，将阀门夹紧固定。这种布置使阀体外形紧凑、重量较轻，在空间受限的泵房、阀井、成套撬装设备和管廊支管上具有明显优势。

　　从结构上看，蝶阀主要由阀体、蝶板、阀杆、密封座、轴承衬套和上部驱动连接结构组成。模型中阀体采用对夹式轮廓，中部为圆形流道，两侧保留与管道法兰对应的定位和夹紧空间。阀体上部设置阀杆支承座，用于承受阀杆传递的扭矩并保持蝶板回转中心稳定。顶部方形驱动轴段与圆形法兰平台构成标准执行器安装接口，既可以装配手柄、蜗轮减速器，也可以连接气动或电动执行机构，方便根据自动化程度和操作频率进行选型。

　　蝶板位于流道中心，绕阀杆轴线做约90度回转。阀门全开时，蝶板近似与流体方向平行，流阻较小，压力损失低于许多截止类阀件；全关时，蝶板外缘压紧阀座，形成密封边界。由于蝶板始终处于流道内部，选型时不能只关注口径，还应结合介质清洁度、流速、磨损情况和调节精度判断。对于含颗粒、易结垢或高黏度介质，需重点核查阀座材质、蝶板边缘形状以及轴端防护；对于普通清水、冷却水和空气系统，这种结构则具有维护简单、启闭迅速的特点。

　　设计思路上，对夹式蝶阀强调以轻量化阀体满足夹持受力，同时保证密封副同轴度。阀体耳部和外缘并非单纯装饰结构，而是承担安装定位、螺栓避让和夹紧载荷传递的作用。若在三维布置中忽略这些边界，容易出现法兰螺栓与阀体干涉、阀门无法落入法兰间隙、执行器安装后操作空间不足等问题。建模时应特别注意阀体厚度、法兰密封面外径、螺栓孔分布圆以及阀杆中心高度，这些尺寸直接决定管路装配可行性。

　　上部驱动接口也是工程布置中的关键区域。方形轴头需要与执行器输出孔匹配，轴端长度和顶部法兰孔位会影响连接件选型；阀杆伸出高度则关系到保温层、管道间距和手动操作空间。对于水平管道，执行器通常竖直向上布置；若阀门靠近墙面或设备框架，应预留拆装螺栓和检修阀杆的空间。对夹安装时，管道两片法兰需保持平行，法兰面不得过度偏斜，否则夹紧后可能造成阀体受力不均、阀座压缩量异常，进而影响密封寿命。

　　从流道功能看，蝶阀不仅可作切断阀，也可在一定范围内承担调节任务。但蝶板在中间开度时会产生较明显的节流和湍流，若长期处于小开度工况，阀座和蝶板边缘容易受到冲蚀，振动和噪声也会增大。因此，在需要精确调节流量的回路中，通常要与平衡阀、调节阀或变频控制配合；而在开关频次高、要求快速切断的管路中，蝶阀的90度启闭方式更能体现效率。

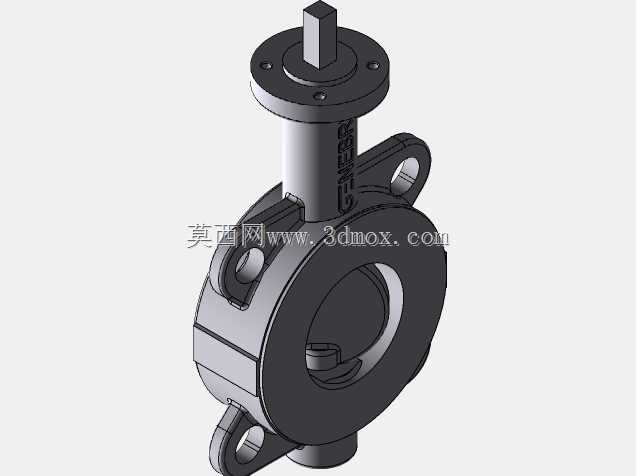

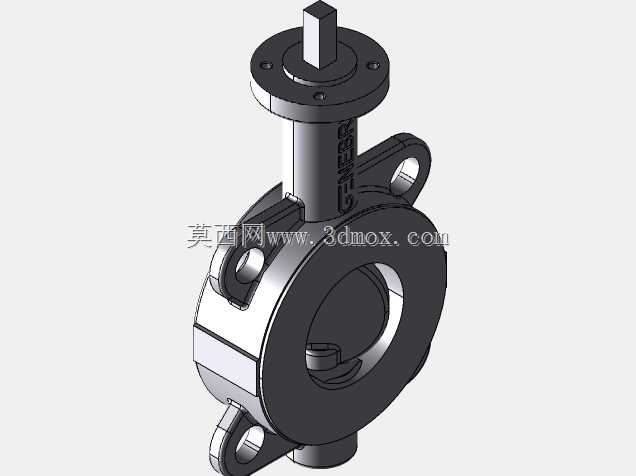

　　三维模型完整呈现了阀体流道、蝶板轮廓、上下阀杆支承、顶部驱动法兰及侧部夹持结构，可用于设备管路干涉检查、阀门站布局、执行器匹配和维护空间校核。结构设计人员在布置时，应把阀门视为带安装包络和操作包络的管路元件，而不是简单的中心线符号；除了公称通径和压力等级，还要核对法兰标准、端面距离、螺栓长度、驱动方式、介质流向以及检修拆卸方向。通过这些细节约束，才能让蝶阀在实际系统中既满足密封与启闭要求，又具备可靠安装和长期维护的条件。
