对夹式蝶阀DN50PN16阀体结构

　　该结构对应公称通径DN50、公称压力PN16的对夹式蝶阀，主要用于给排水、暖通空调、消防管路、轻工流体输送以及一般工业水系统中，在两段管道之间承担截断或调节介质流量的作用。与法兰式阀门相比，对夹结构不自带完整外接法兰，而是利用阀体两侧的定位面和穿装螺栓，将阀门夹持在相邻管道法兰之间，因此轴向长度短、占用管廊空间小，在设备密集、安装间距受限的场合更有优势。

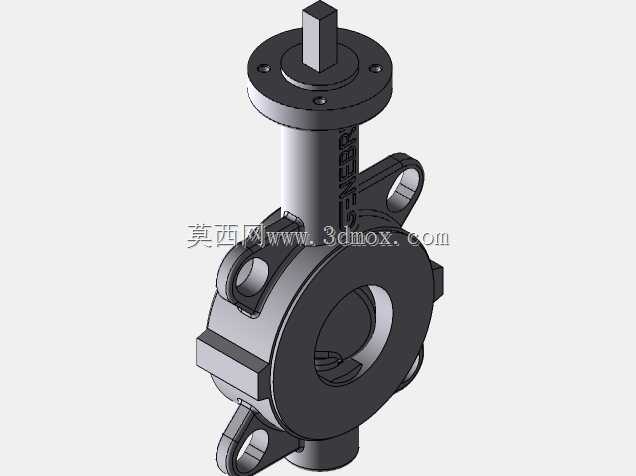

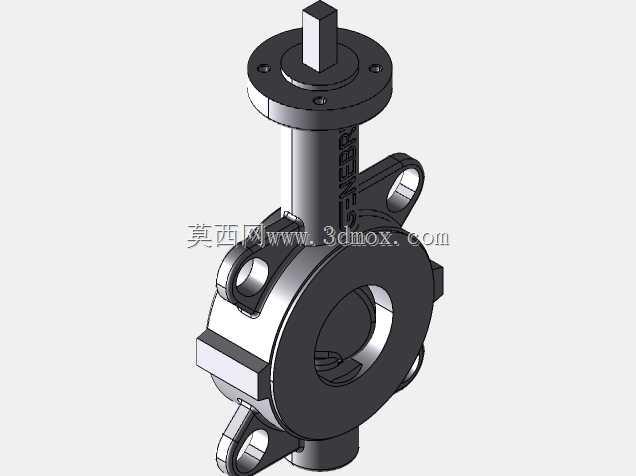

　　从现场布置看，这类阀门通常安装在水平或垂直管道上，阀体中心与管道轴线保持同轴，两侧法兰密封面夹住阀体周边密封区域。选型时不能只看通径，还要核对管道法兰标准、螺栓孔分布、法兰密封面形式以及阀杆上方执行机构的操作空间。DN50规格属于中小口径，人工手柄或齿轮、气动、电动执行器均可适配；图中顶部方形驱动轴和安装平台，正是为后续连接驱动装置预留的接口。平台上的螺栓孔用于固定支架或执行器，避免驱动力矩传递时出现偏摆。

　　阀体外形采用短结构对夹设计，中部为圆形流道，蝶板绕阀杆轴线在流道内旋转。全开时蝶板大致与介质流向平行，流阻较低，压损较小；全关时蝶板外缘与阀座贴合，形成密封。调节工况下，蝶板可停留在中间角度，通过改变流通面积控制流量，但蝶阀在小开度区域流速变化较快，若用于长期精确调节，需要结合管路特性和阀板开度曲线评估，不宜简单按截断阀使用。

　　结构上，阀杆从阀体上部伸入，与蝶板形成转矩传递关系。顶部方轴截面能够直接传递旋转力矩，相比普通圆轴加键的方式，在小尺寸阀门上加工和装配更紧凑。阀杆外部设置轴套、填料或密封支承区域，用于承受径向力并减少外漏风险。阀体上部的圆柱形颈台将驱动端与流道隔开，既为阀杆提供支撑长度，也给填料、压盖和执行器连接留出空间。颈台高度会影响保温层施工、管道埋深以及执行器离地间隙，建模时需要作为安装边界重点控制。

　　阀体两侧凸耳和加强块体现了对夹阀的受力特点。管道法兰夹紧后，螺栓预紧力、内压产生的推力以及密封反力都会作用在阀体周边，因此阀体不能只按简单圆筒处理。模型在流道外圈、阀杆支承座和侧耳位置设置了加厚与过渡圆角，使夹紧力能够较均匀地传递到密封面，减少局部应力集中。侧部通孔用于穿装螺栓，孔位需要与配对法兰的螺栓圆直径、孔数和孔径一致；若孔位偏差，即使阀体流道尺寸正确，也会造成现场无法穿栓或法兰偏心。

　　三维设计时，应先确定管道轴线、阀杆轴线和蝶板旋转中心，三者交点通常位于流道中心。随后建立阀体流道、外径夹持面、侧耳螺栓孔和上部驱动平台，再处理蝶板、阀杆、密封座及顶部连接尺寸。外形尺寸方面，除DN50对应的流道尺寸外，还要控制阀体面对面长度、最大外轮廓宽度、顶部驱动轴高度、方轴尺寸、平台螺栓孔分布以及执行器安装面到管道中心的距离。这些尺寸直接决定阀门能否放入两段法兰之间，以及操作手柄或自动执行机构是否与管道、支架、保温层发生干涉。

　　密封结构是蝶阀建模中的关键。对夹式蝶阀常采用橡胶或弹性阀座，蝶板关闭时挤压密封圈实现密封。因此模型中即使不展开全部弹性件细节，也应保留阀座安装位置、蝶板边缘厚度和关闭角度关系。若蝶板与阀体流道之间间隙不合理，可能出现全开时擦碰、全关时压量不足，或装配过程中蝶板无法转入的问题。阀杆与蝶板的连接位置还要考虑销钉、方榫或扁位结构，保证关闭时转矩能够可靠传递。

　　从维护角度看，该类阀门结构简单、零件数量少，日常检查重点在阀杆填料处外漏、蝶板密封面磨损、轴套卡滞以及执行器行程是否到位。三维模型若用于设备选型，可将阀体作为管路占位件，提前校核法兰螺栓穿装空间和顶部操作高度；若用于加工或装配，则需进一步补充密封槽、公差、倒角、铸件壁厚和配合面要求。整体而言，该模型抓住了对夹蝶阀短轴向长度、中心蝶板旋转、上部驱动平台和侧耳穿栓安装的典型特征，适合作为管道阀门布置、阀体结构学习和通用流体设备三维设计的参考对象。
