大口径低压饱和蒸汽安全阀结构

　　该结构面向低压饱和蒸汽系统的超压泄放场景，常见于集中供热站、蒸汽分配母管、换热站、工业锅炉出口及大型工艺管线的旁路保护位置。设备入口与出口采用不同公称通径配置，入口侧对应DN500，出口侧对应DN600，额定压力等级为PN0.5巴，属于大口径、低整定压力区间的安全泄放装置。其核心作用是在系统压力异常升高并接近允许上限时，使阀瓣自动开启，将多余蒸汽迅速排至下游管网或放空系统；当压力恢复至安全回座范围后，阀瓣重新闭合，避免蒸汽持续损失。

　　从布置逻辑看，这类阀门通常垂直安装在蒸汽管线或承压设备顶部，入口法兰与被保护系统直接连接，出口法兰朝向泄放方向。大口径出口的设计并非单纯追求通流能力，而是考虑低压蒸汽比容大、泄放时流速高、出口背压和流阻对排量影响明显，因此出口扩径有利于降低排放阻力，使阀瓣在开启过程中获得更稳定的升力。阀体采用转折流道形式，蒸汽从下部入口进入阀腔，经阀瓣密封面后转向侧向出口排出。流道内部过渡区域需要保持圆滑连续，避免突变台阶造成涡流、噪声和局部冲蚀。

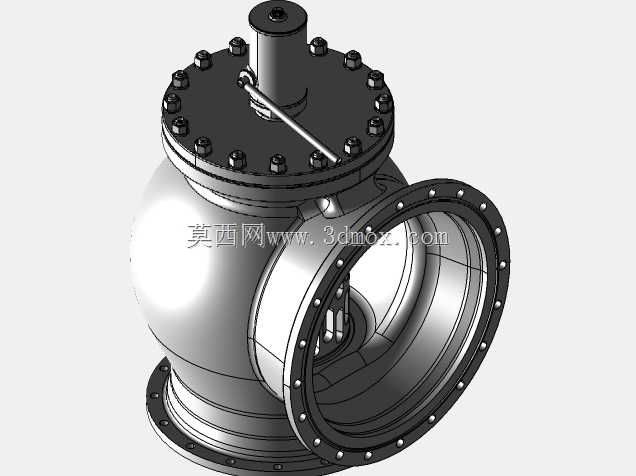

　　阀盖与阀体之间采用密布螺栓的法兰连接结构，螺栓沿圆周均布，便于在较大直径密封面上形成均匀压紧力。上盖中央设置阀杆导向部位，阀杆沿竖直方向运动，其同轴度直接影响阀瓣启闭时的对中状态。侧面可见细长杆件结构，可用于阀瓣开启状态的机械联动、提升检查或外部指示接口。对于低压蒸汽工况，弹簧或加载机构需要在较小压力差下提供准确而稳定的闭合力，因此运动部件的摩擦阻力、导向间隙和密封面接触状态都十分关键。模型中阀瓣、阀座、压盖和导向部位的层次关系清晰，能够用于检查装配干涉、检修空间和螺栓操作距离。

　　密封结构以法兰连接为主，入口、出口以及阀盖结合面均布置螺栓孔。工程选型时，除核对公称通径和压力等级外，还需关注法兰标准、密封面形式、螺栓圆直径、孔数和孔径，因为大尺寸法兰在不同标准中的外圆和孔距可能存在差异。安装边界方面，阀门上方应预留阀杆、提升机构和检修吊装空间；侧向出口需要对接排放管，管道重量不宜直接由阀体承受，应在附近设置支吊架。阀盖圆周螺栓需要留出扳手或液压拉伸器操作空间，尤其在靠近出口法兰和管道保温层的位置，不能只按阀体本体外形判断可维护性。

　　针对饱和蒸汽介质，结构设计还需考虑冷凝水、热膨胀和轻微水击的影响。阀腔下部和入口流道应避免形成长期积水死角，排放管路则需设置合理坡度和疏水措施。蒸汽温度变化会使阀体、阀盖和螺栓产生不同热伸长，法兰紧固应按规范进行热态复查。大口径阀瓣在启闭瞬间承受明显的流体动压，导向部位需控制合理间隙：间隙过小容易因热变形卡滞，间隙过大则可能造成阀瓣偏摆和密封面偏磨。阀座密封面应保持足够宽度和平面度，既要保证闭合时的密封可靠性，也要避免过大接触面积导致低压下开启迟滞。

　　三维建模时，可先依据法兰标准建立入口、出口和上盖三组连接基准，再按流道中心线构建阀体回转主体与侧向出口。阀腔内部不应只做外观封闭，应保留阀瓣开启行程、密封面、导向套和压盖等关键结构，以便进行剖切检查和总装验证。螺栓、螺母可按圆周阵列处理，但需要核对数量、角向位置和法兰孔相位。出口法兰与阀体相贯区域是建模和制造的重点，壁厚过渡应连续，筋板或加强区可根据承压需要设置在流道转向处。

　　在系统应用中，该类安全阀不承担日常调节功能，而是作为承压设备的最后保护环节。选型计算需结合饱和蒸汽的整定压力、背压条件、允许排放量和温度工况确定排量系数；结构设计则要保证在频繁热循环、轻微振动和长期备用状态下仍能可靠动作。该模型适合用于大口径低压安全阀的结构方案评审、法兰安装校核、检修空间分析以及蒸汽管线安全泄放系统的三维布置参考。
