该结构对应公称通径DN80、公称压力PN16的对夹式蝶阀,主要用于给排水、暖通空调、消防管网、化工流体输送以及一般工业循环水系统中,在两段管道之间承担截断或调节介质流量的作用。与法兰式阀门相比,对夹式结构不自带完整外接法兰,而是依靠阀体两侧的夹持面,被管道两端法兰夹紧固定,整体轴向长度较短,重量较轻,适合安装空间紧凑、管线排布密集的场合。
从现场布置角度看,这类蝶阀常安装在泵房出口、换热器进出口、冷却塔管路、水处理设备分支管以及楼宇空调水系统中。阀板绕阀杆轴线在阀体内部旋转,开启时阀板逐渐转向与流道平行的位置,介质可从阀板两侧通过;关闭时阀板转至与流道垂直,外缘密封面与阀座接触,从而阻断流体。它既可以作为开关阀使用,也可在部分开度下参与流量调节,但在长期节流工况中需要关注阀板边缘冲蚀、阀座磨损和流致振动问题。

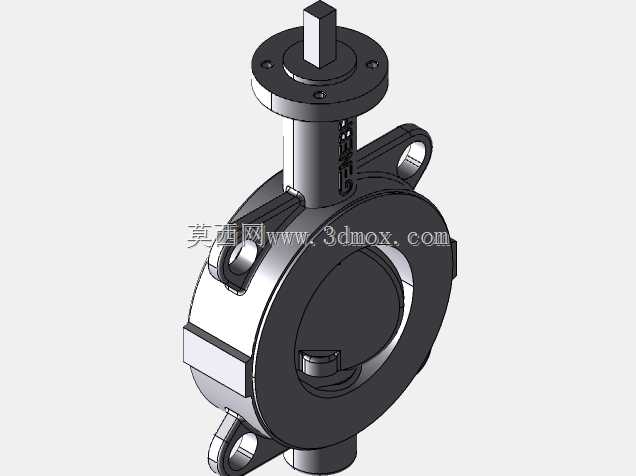

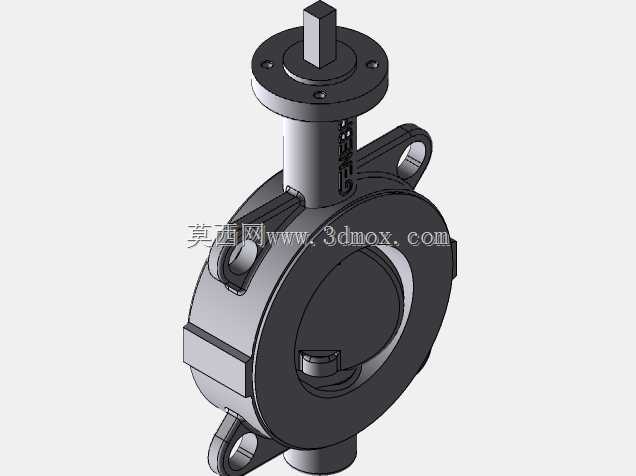

外形与安装边界是建模和选型时的重点。DN80规格对应管道通径约80mm,PN16压力等级决定了夹持法兰、螺栓分布和密封承压能力需要满足相应管路标准。阀体采用薄型圆盘式轮廓,两侧端面为法兰夹持面,周向预留螺栓穿越或对位空间;上部设置阀杆支承座和驱动连接平台,平台上的安装孔、定位面和方形驱动轴段用于连接手柄、蜗轮箱、电动执行器或气动执行机构。三维结构中需要特别控制阀体总宽、法兰贴合面间距、阀杆中心高度、顶部驱动接口尺寸以及螺栓孔相对位置,这些尺寸直接影响管路装配时是否会与法兰、螺栓、保温层或邻近设备发生干涉。
阀体内部流道近似圆形,阀板位于流道中心,通过上下阀杆支承形成回转副。上部阀杆伸出阀体并通过填料函区域实现密封,下部通常设置轴套或支承结构,以承受阀板自重和介质压力产生的载荷。阀板外形并非简单圆板,边缘需要与密封圈轮廓匹配,在关闭位置形成连续压紧;板体往往设置加强过渡和减重形态,以在保证刚度的同时降低启闭扭矩。阀体外侧的耳部、凸台和加强筋并非装饰特征,而是用于传递法兰夹紧力、提高螺栓区域承载能力,并避免压力作用下阀体变形导致密封失效。
设计思路上,对夹式蝶阀强调以较短结构长度实现大通径流通能力。阀体材料常根据介质性质选用铸铁、球墨铸铁、铸钢或不锈钢,密封件则根据温度、腐蚀性和卫生要求选用丁腈橡胶、三元乙丙橡胶、氟橡胶或金属密封形式。模型中阀杆与阀板的连接关系、轴套位置、密封压盖、顶部法兰以及夹持端面均应按装配逻辑表达,避免只建立外观而忽略运动和安装关系。
在工程应用中,选型人员需要核对管道法兰标准、螺栓数量与长度、阀门开启方向、执行器操作空间以及维修拆卸空间。由于对夹式阀门被两片法兰夹住,若管路对中不良或法兰平行度偏差过大,可能造成阀体局部受载、阀板卡滞或密封泄漏。安装时还应保证阀板在全开、全关过程中不与管道内壁、焊缝或法兰密封面碰撞。对于频繁调节或含颗粒介质工况,应进一步校核阀板流速、阀座磨损和阀杆扭矩裕度。
从三维建模角度看,该类零件适合按照阀体、阀板、阀杆、轴套、密封座、压盖和驱动连接平台分件建立,再通过同轴、重合和旋转约束完成装配。回转运动关系应围绕阀杆轴线定义,便于检查干涉和开启角度。流道面、密封面和法兰夹持面属于关键功能面,建模时应保持尺寸链清晰;耳部螺栓区域、顶部执行器连接面和填料函结构则是装配校核的重点。整体结构虽不复杂,但对尺寸协调性、密封可靠性和现场安装边界要求较高,是管路系统中典型的通用截断与调节设备。
