EpcosPM87/70铁氧体磁芯结构设计

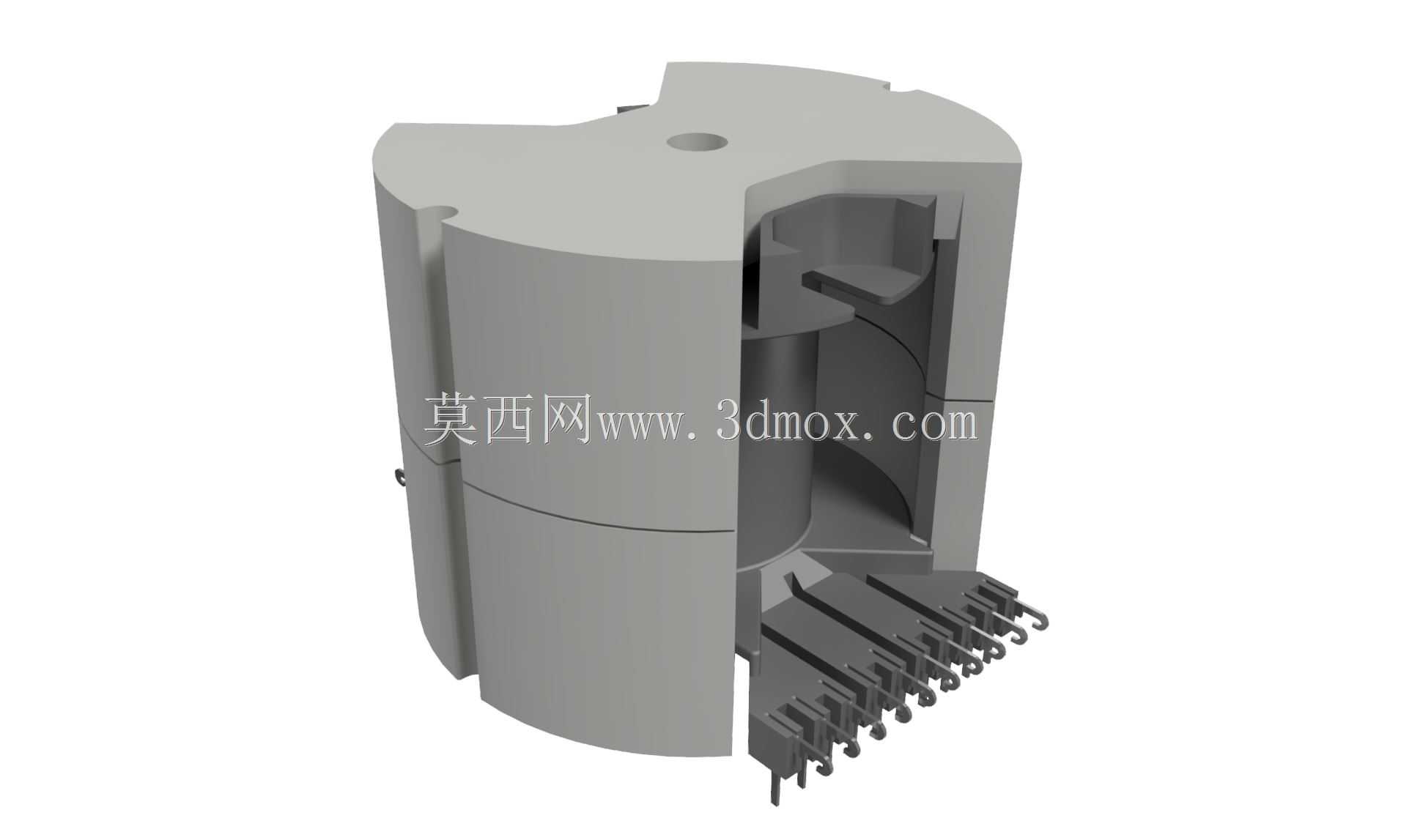

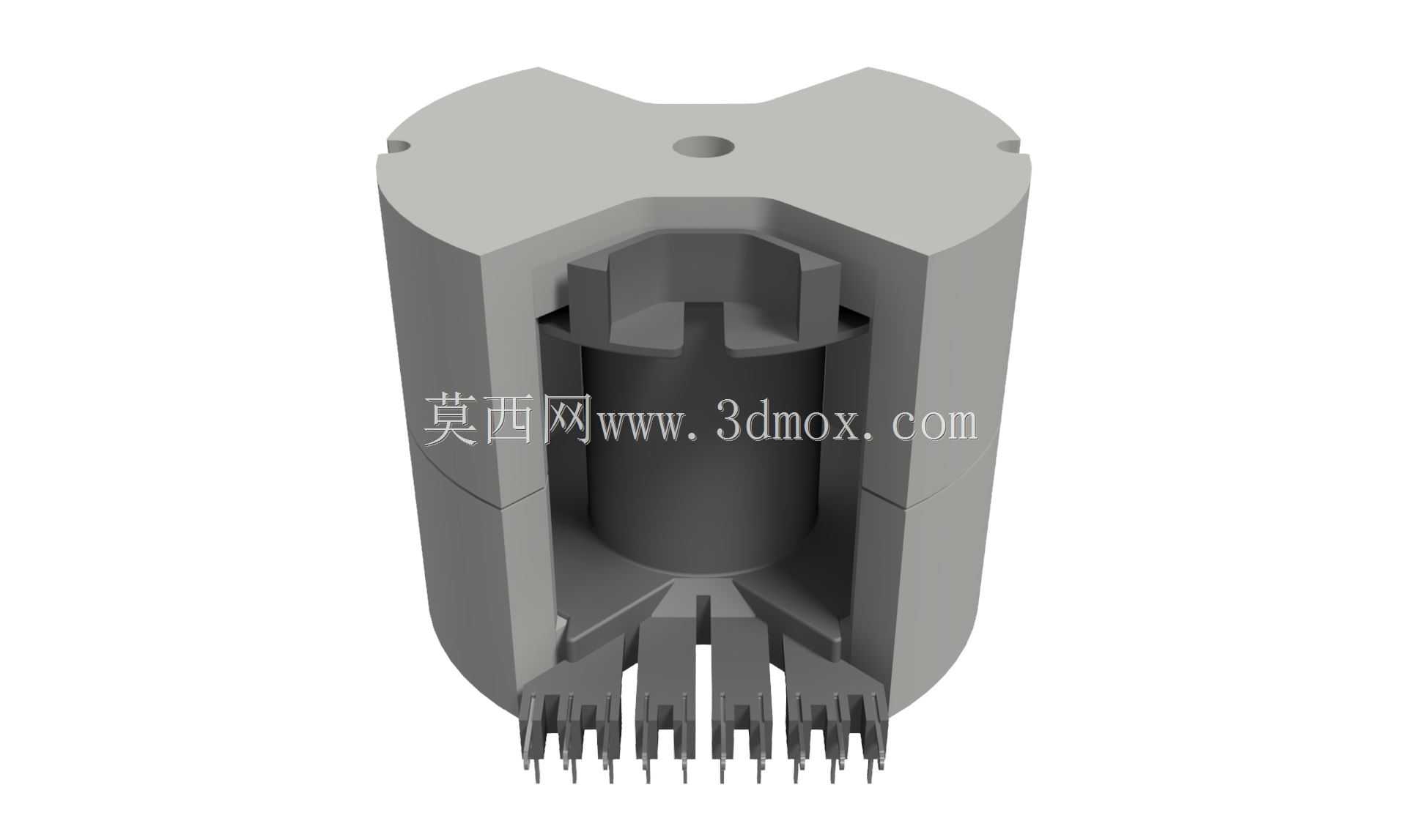

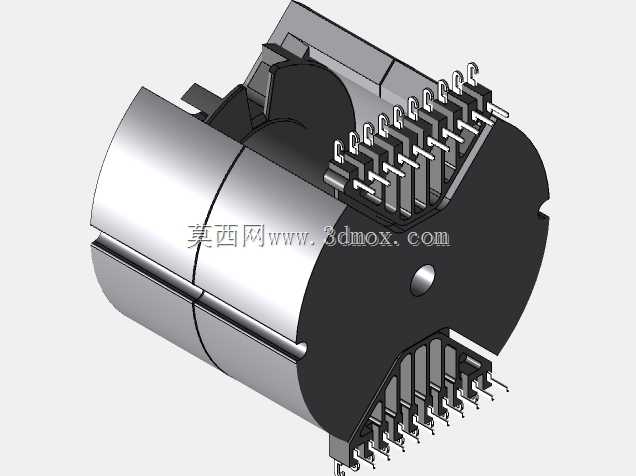

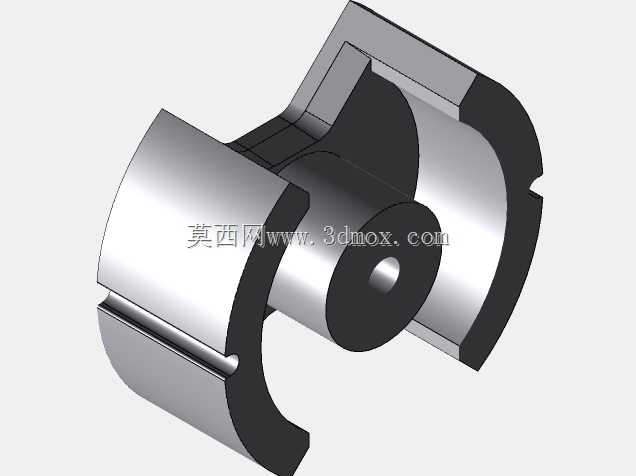

　　在开关电源、通讯滤波电路、高频信号传输模块的设计环节里，磁芯作为电磁能量转换与干扰抑制的核心载体，其结构精度直接决定了整个电路单元的工作稳定性。这款PM87/70规格的铁氧体磁芯，采用立式罐型结构设计，整体外轮廓为带定位切边的圆柱形态，顶部预留的中心定位孔可在绕制线圈时与绕线工装的定位柱精准配合，避免绕制过程中磁芯出现偏移导致的线圈排线不齐、层间绝缘破损问题。磁芯中柱为圆柱形结构，与外侧环形壁之间形成均匀的绕线空间，可适配多股漆包线并绕或者多层平绕的线圈加工工艺，底部伸出的多组引脚焊盘，采用等间距排布设计，引脚伸出长度经过严格校核，既能够满足波峰焊时的焊锡爬升高度要求，

　　又不会因为引脚过长导致安装后与PCB板上其他低矮元件产生空间干涉。从实际应用场景来看，这类罐型磁芯多用于通讯设备的DC-DC转换模块、网络接口的共模滤波单元、工业控制板卡的信号隔离电路中，封闭的罐型外壳结构可以对内部线圈形成有效的电磁屏蔽，降低外界电磁干扰对线圈内传输信号的影响，同时也能减少线圈工作时向外辐射的电磁能量，满足电子设备的电磁兼容性设计要求。在结构设计思路上，这款磁芯的中柱与外磁路的截面积经过匹配计算，能够在指定工作频率下实现最优的电感量与饱和磁通密度平衡，避免大电流工况下出现磁饱和导致的电感量骤降问题；磁芯对接面的平整度公差控制在微米级，组装时两片磁芯贴合后气隙均匀，不会因为局部气隙过大产生额外的磁损，

　　也不会因为气隙过小导致的磁芯饱和阈值降低。安装边界方面，磁芯整体外径与高度适配常规的立式元件安装空间，底部引脚的排布间距符合通用PCB板的网格设计规范，设计人员在进行板卡布局时，不需要额外调整元件封装尺寸，可直接调用标准封装库完成布局；磁芯顶部的切边结构除了绕线定位的作用外，还可以在插件安装时作为防呆结构，避免插件工人将磁芯方向插反导致的引脚接线错误。在高频工况下，这款磁芯的铁氧体材料配方经过适配调整，在100kHz到1MHz的工作频率区间内，磁芯损耗维持在较低水平，不会因为长时间工作出现异常温升，能够保障通讯设备长时间连续工作时的电源稳定性与信号传输质量。磁芯侧壁的厚度经过强度校核，在常规的线圈绕制张力、插件压装力作用下，

　　不会出现开裂、崩边的问题，能够适配自动化插件设备的快速装配流程，提升电子组装环节的生产效率。对于结构设计人员而言，这类标准化的罐型磁芯结构，在进行电感、变压器元件的选型与建模时，可以直接基于该结构完成线圈骨架、屏蔽罩等配套部件的协同设计，不需要额外进行磁芯本体的结构修改，能够大幅缩短元件开发周期，降低定制磁芯带来的开模成本与验证周期。在进行PCB布局时，需要注意在磁芯安装位置周边预留足够的爬电距离，尤其是在高压应用场景下，磁芯引脚与周边高压走线之间的间距需要满足安规设计要求，避免出现高压击穿的风险；同时磁芯底部与PCB板之间的间隙需要控制在合理范围，既可以避免焊锡时助焊剂残留堆积在磁芯底部导致的绝缘性能下降，也能为线圈引脚的焊接应力释放预留足够空间，减少温度循环测试中引脚脱焊的失效概率。
