EpcosPM74/59铁氧体磁芯变压器

　　在通讯设备、工业电源以及各类高频电子装置的研发与装配环节里，磁性元件的结构合理性直接决定整机的电磁性能与长期运行稳定性，这款Epcos PM 74/59铁氧体磁芯变压器，正是面向中小功率高频变换场景打造的典型磁性器件。从整机布局的角度来看，这类磁芯变压器常被安置在开关电源主板、通讯基站前端供电模块、工业控制板卡的功率变换区域，承担电能隔离、电压幅值变换、阻抗匹配以及抑制电磁干扰的核心作用，区别于工频硅钢片变压器，它依托铁氧体材料在高频段下低损耗的特性，能够在几十kHz到数百kHz的工作频率下维持较高的能量转换效率，大幅降低电源整机的体积与重量。

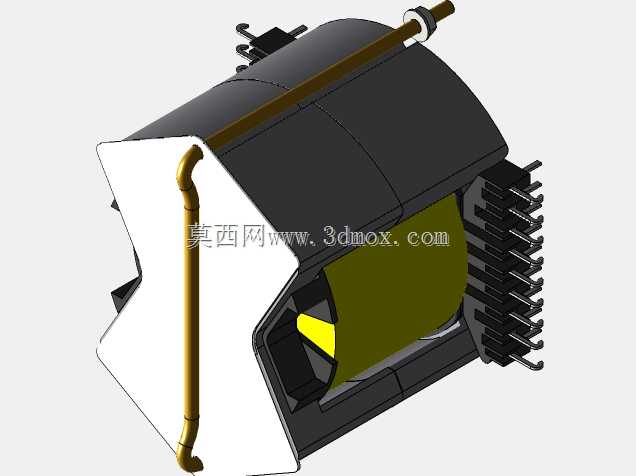

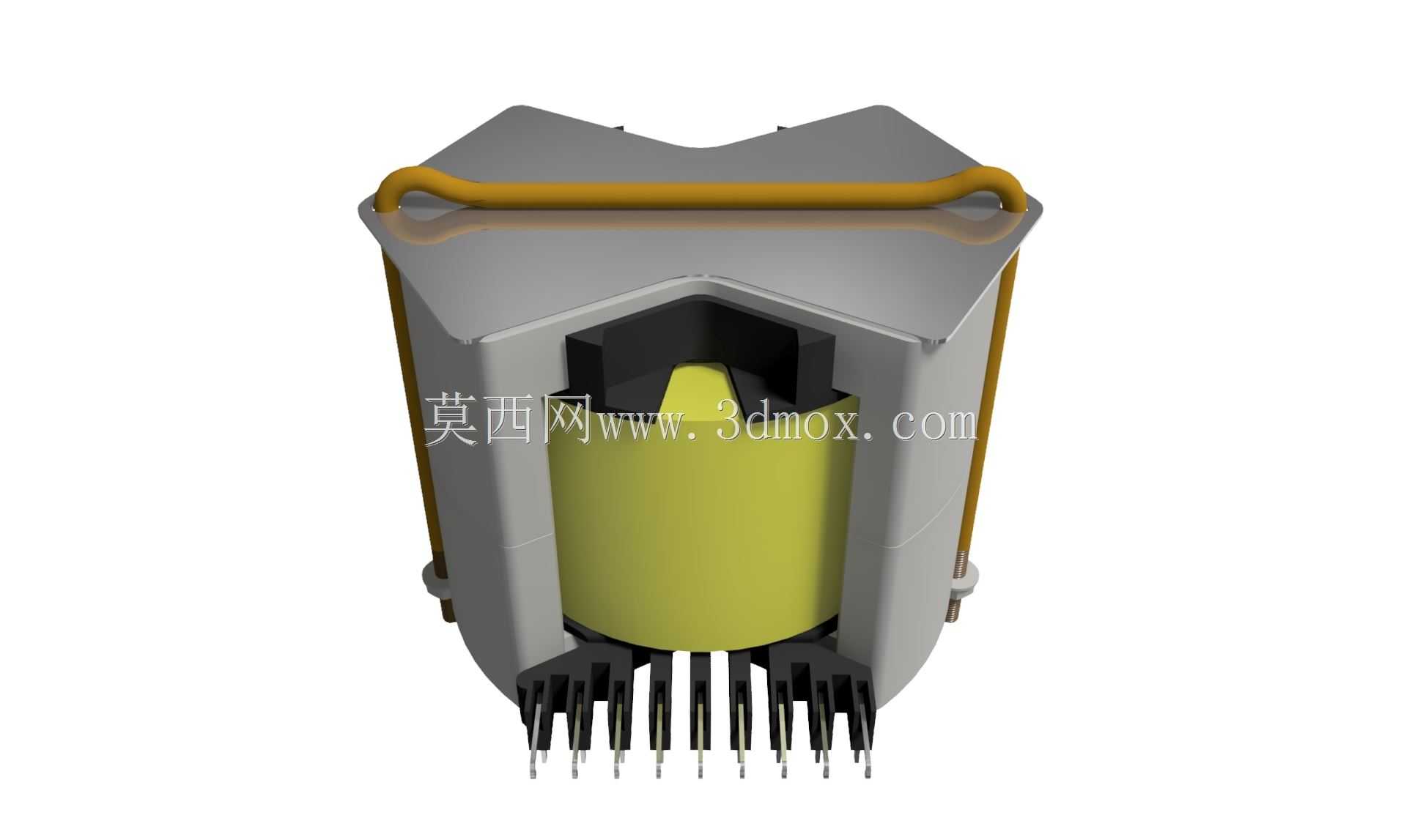

拿到这款器件的三维结构时，

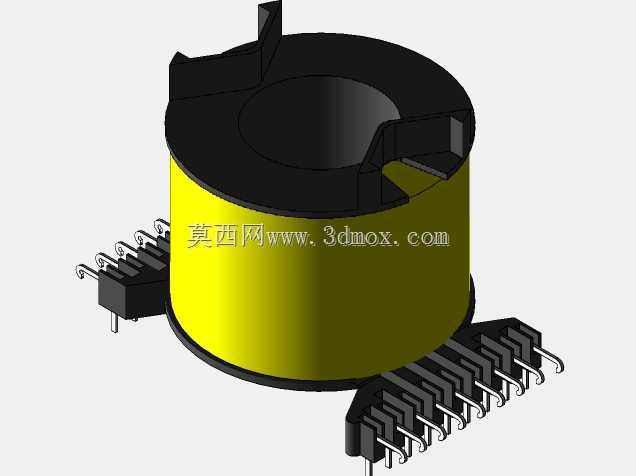

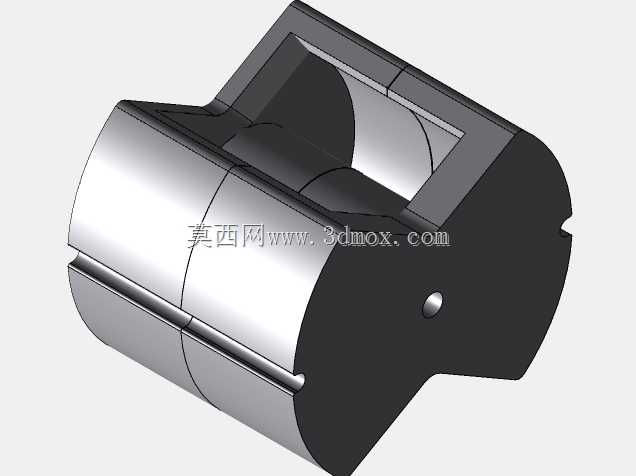

　　首先能直观看到PM型磁芯的典型构型：上下配对的铁氧体磁芯采用对称的多边形外壳式结构，磁芯中柱预留标准气隙，用来避免直流偏置工况下出现磁饱和，外围的磁轭将绕组整体半包裹，既可以约束绕组向外辐射的漏磁场，减少对周边敏感器件的电磁串扰，也能形成规整的外部安装轮廓。绕组部分采用分层绕制的工艺结构，内层一般布置初级主功率绕组，外层根据输出需求排布多组次级绕组，绕组与磁芯之间、不同绕组层之间都设置绝缘骨架与挡墙，满足安规规范里的爬电距离与电气间隙要求，底部引出的多根直插式金属引脚，按照标准间距排布，既可以直接插入PCB板对应的焊盘完成波峰焊接，也能搭配插座实现可拆式装配，引脚的根部做了加粗定位设计，插装时能够精准对位，避免焊盘受力偏移。

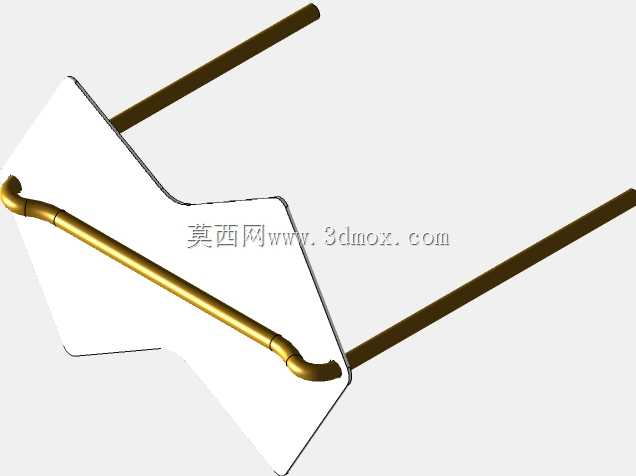

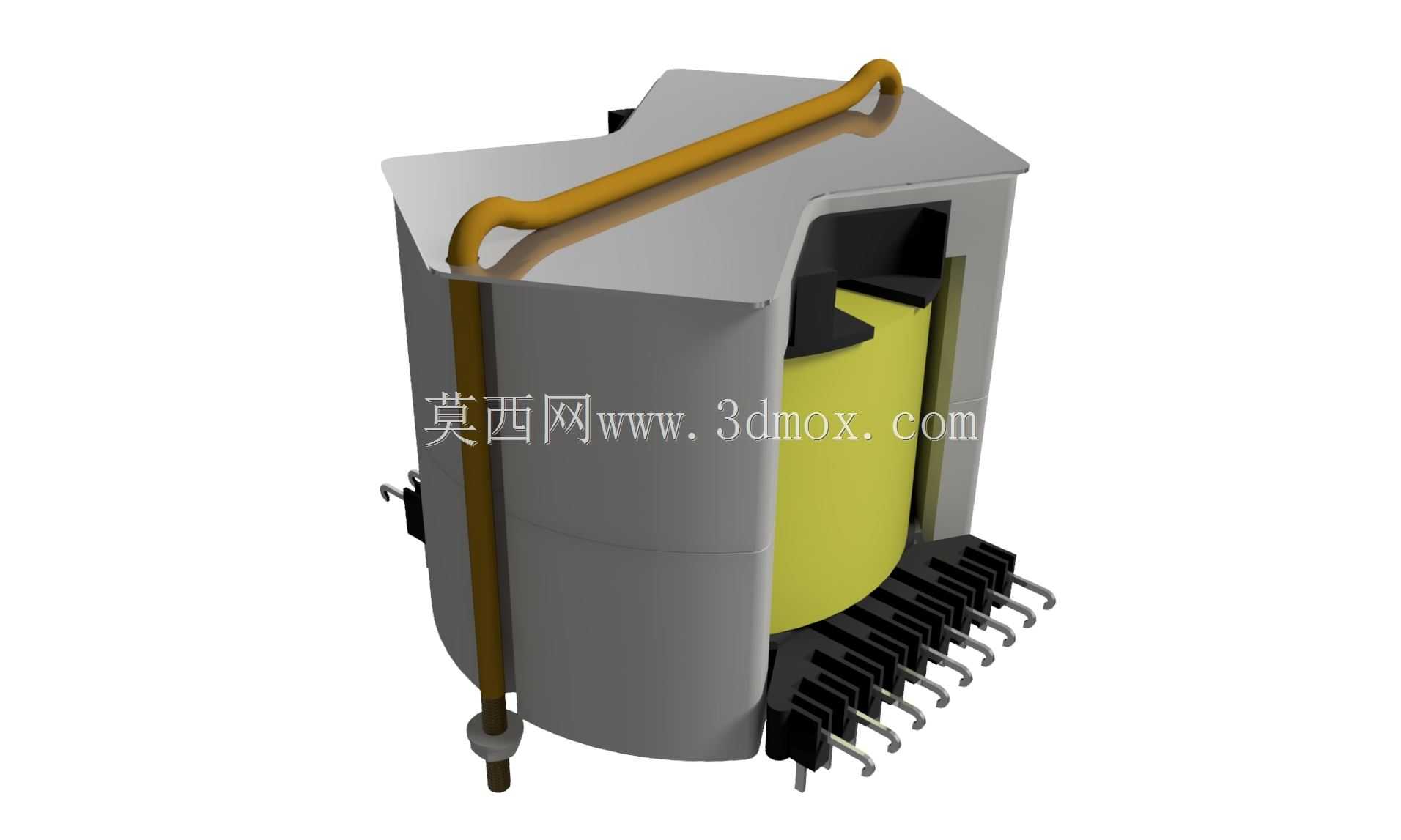

从结构设计的思路上，这款磁芯组件没有采用复杂的异形固定结构，顶部跨接的黄色金属固定件是预装的弹性卡扣，装配时将上下磁芯对齐合模后，卡扣依靠自身弹性卡入磁芯侧边的定位槽，不需要额外点胶或者加装金属抱箍，就能给磁芯结合面提供稳定的压紧力，既防止设备运行过程中磁芯受振动出现错位，也能让磁芯结合面的气隙保持均匀，避免电感量出现批次性偏差。磁芯侧边预留的安装定位平面，在整机布局时可以紧贴PCB板上的限位凸台，或者搭配绝缘固定座完成锁附，器件底部的引脚伸出长度经过统一管控，插装后磁芯本体底面与PCB板面之间预留出足够的通风间隙，功率器件工作时产生的热量可以通过引脚传导到PCB铜箔，

　　同时间隙内的空气自然对流也能带走磁芯与绕组表面的温升，避免密闭空间内热积累导致绝缘材料老化。

在外形尺寸与安装边界的把控上，PM74/59规格的磁芯整体轮廓方正，没有向外突出的尖锐结构，三维建模时可以直接按照标称的磁芯外形尺寸、引脚间距、引脚伸出长度完成占位，在PCB布局阶段，器件周边需要预留出不小于2mm的电气安全间距，远离板上的信号采样线路与高频接收模块，防止漏磁影响小信号采集精度。器件的总高度适配主流通讯设备电源仓的内部净高，不需要在设备外壳上额外开设避让缺口，底部多引脚的排布方式也让焊接后的机械强度更高，相比引线式变压器，它在车载通讯设备、工业现场振动工况下的抗振能力更突出，

　　不会因为长期振动出现引脚脱焊、绕组移位的问题。

实际选型应用中，这类磁芯变压器可以根据不同的功率需求调整绕组线径与绕制匝数，既可以做成反激拓扑的主功率变压器，也可以作为共模电感、谐振电感使用，铁氧体磁芯的规整外形也让自动化插装设备的抓取定位更加方便，量产装配时不需要定制特殊的吸嘴或者夹具，能够直接适配标准SMT后段的插件工序。在三维结构设计阶段，完整还原磁芯的合模分型面、卡扣的弹性形变空间、引脚的折弯公差以及绕组的最大包络尺寸，能够提前在虚拟装配中排查器件与周边电容、散热片、结构壳体之间的干涉问题，避免打样后出现装不下、安全距离不足、焊接操作空间受限等返工问题，为通讯电源类产品的整机迭代提供可靠的磁性元件数据支撑。
