EpcosPM62.49高频变压器剖视结构

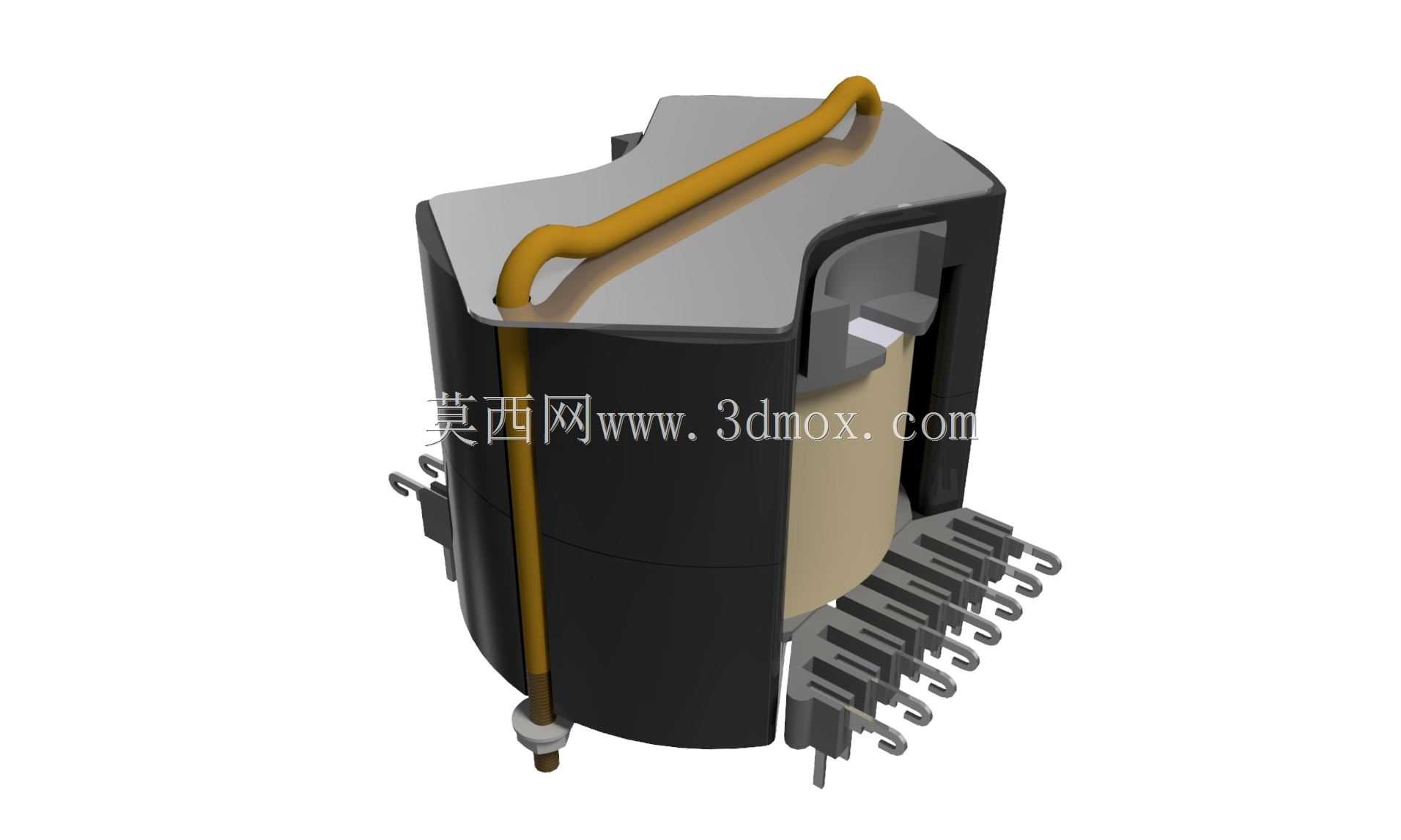

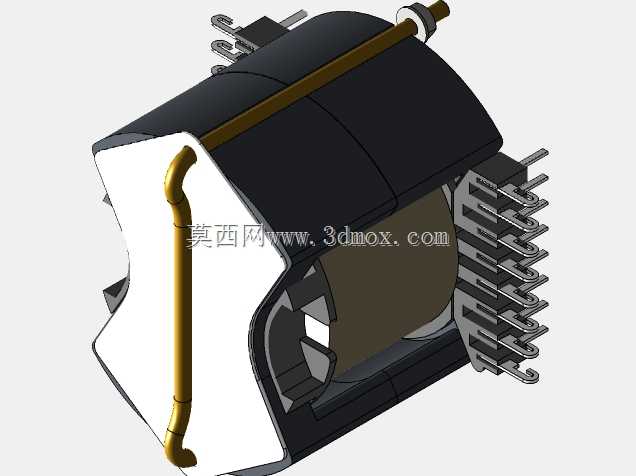

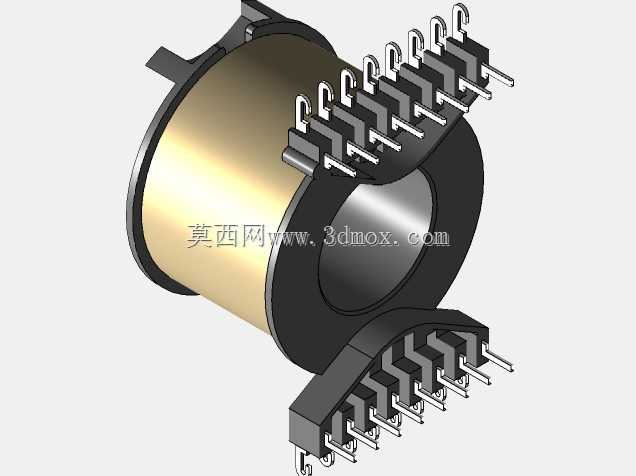

　　这套三维结构完整还原了一款立式高频功率磁件的内部装配关系，模型采用半剖视表达，将外部黑色绝缘骨架、中部绕线腔体、顶部跨接铜排以及底部双排直插引脚全部呈现出来，适合开关电源、逆变模块、工业控制板卡等场景下做板级布局校核与磁件选型参考。从实际使用角度看，这类PM62.49规格磁件主要承担电能变换中的隔离、储能与能量传递任务，常见于中小功率电源初级侧与次级侧之间，通过磁芯耦合实现电压变换，同时依靠骨架的绝缘隔离保证安规爬电距离。模型中部可见圆柱形绕线区域，绕组完成后由骨架侧壁包覆，顶部黄色弯折件对应跨接导体或固定绑扎结构，用于绕组端头引出后的走线约束；底部密集插针沿骨架两侧对称排布，插入PCB后既承担电气连接，也作为主要机械支撑，

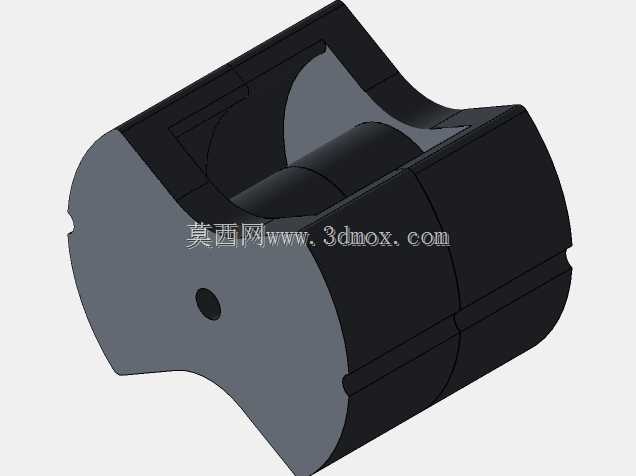

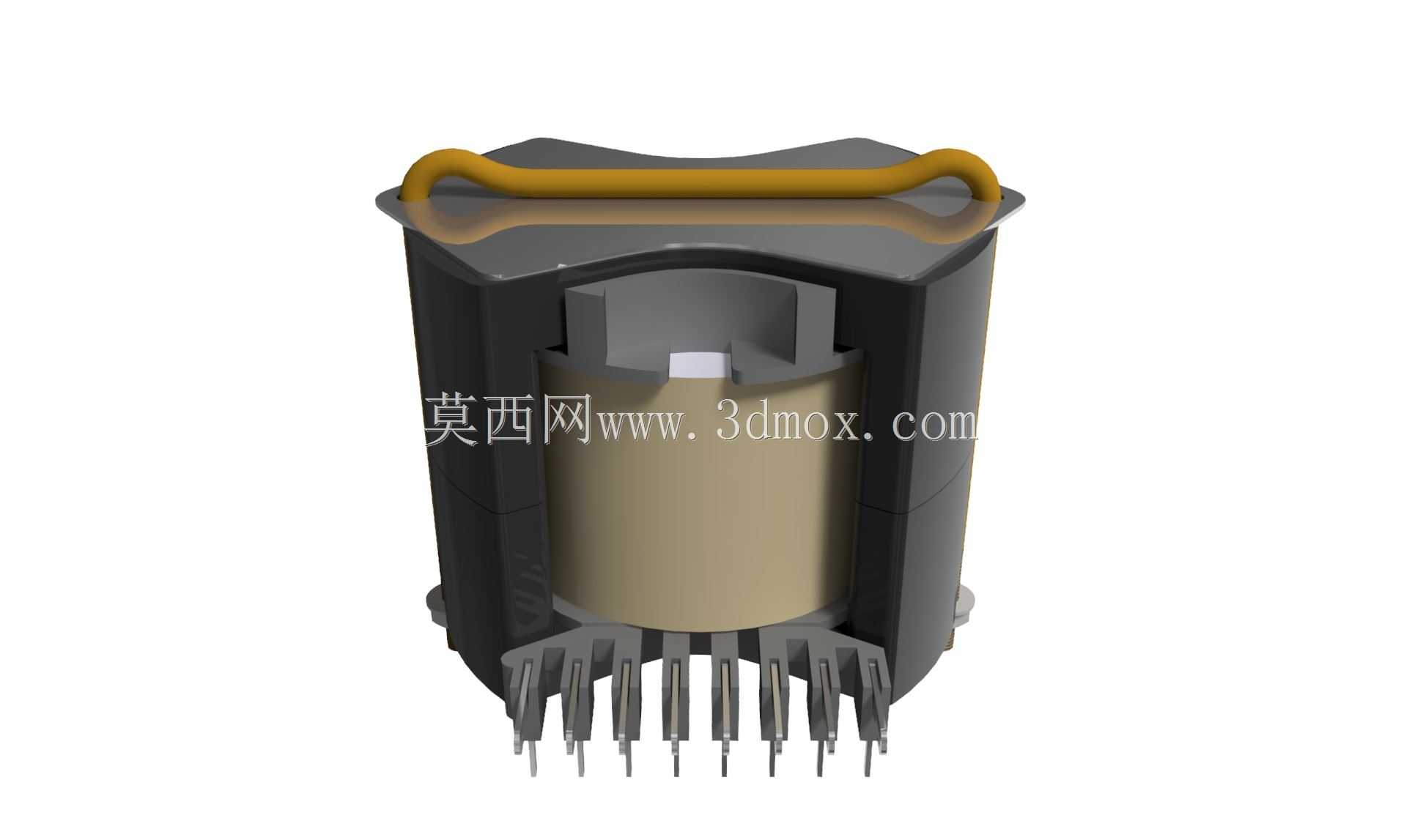

　　因此在板卡设计时必须严格核对引脚间距、排距以及插针伸出长度。结构设计上，骨架采用上下合围形式，中部留出磁芯装配窗口，侧壁厚度兼顾绝缘耐压与绕线空间；磁芯外形为PM系列平顶面结构，顶部轮廓带有内凹弧线，装配后可减少外围占用并便于点胶或绑扎固定。工程师在布局时不能只看主体外轮廓，还需预留绕线后外层绝缘胶带的包覆余量、顶部跨接铜排的弯折高度，以及底部引脚焊接后的波峰焊通行空间。安装边界方面，主体在PCB上的投影由骨架最大外形决定，底部两排引脚形成明确的插装定位基准；高度方向则要同时计入磁芯顶面、跨接导体最高点和引脚下端伸出量，避免与外壳、散热片或相邻高元件发生干涉。由于模型做了剖切处理，内部绕组腔体、磁芯中柱和侧壁挡墙的关系一目了然，

　　结构工程师可以据此判断绕线窗口利用率、端头出线路径以及绝缘挡墙是否满足初次级隔离要求。对于电源硬件开发人员，该模型可直接用于整机堆叠检查：确认变压器与周围电解电容、功率管、散热器之间的安全间隙，评估插件作业时手指或工装的操作空间，也能在结构评审中提前发现引脚与PCB孔位不匹配、顶部元件超高、爬电路径被金属件跨越等典型问题。整体表达没有停留在外观示意，而是把磁件最关键的骨架包容、磁芯置入、绕组填充、引脚承载和顶部走线几个工程要点拆开呈现，便于三维建模人员理解功率变压器从磁芯选型、骨架设计到PCB装配的完整约束逻辑。
