三菱CM35MXA-24S功率IGBT模块结构

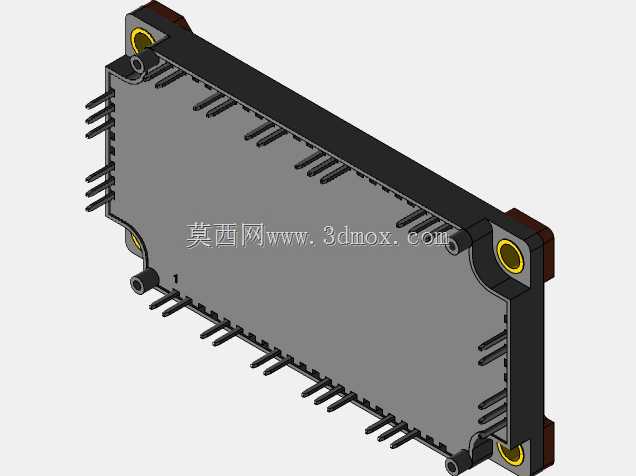

　　该三维结构对应工业变频与功率变换设备中常用的绝缘栅双极型晶体管功率模块，整体采用扁平矩形封装，主体为灰色绝缘壳体，四角设置带黄色衬圈的安装孔，壳体两侧及上下边缘密集布置针状控制与功率引出端子，底部露出功率端子连接区域，外形还原了模块在整机布局中最需要关注的安装边界与干涉关系。

　　在传动柜、伺服驱动器、变频器、逆变电源、UPS以及新能源功率装置中，这类模块承担直流母线到交流输出之间的高频电能切换任务。建模时不能只把它当作普通电子元件处理，因为其周边同时涉及母排叠层、压接紧固、散热基板、绝缘间隙、驱动板插接和维护拆装空间。模块底部需要与散热器形成稳定热接触，四角安装孔的位置决定螺钉或压条的布置方式；黄色衬圈区域提示安装孔周边存在绝缘与应力释放要求，装配时应避免壳体局部受扭而导致内部陶瓷基板或焊接层受损。

　　从结构外形看，模块顶面较平整，适合在整机紧凑空间中与驱动PCB、塑料支撑件或绝缘盖板形成层级布置。边缘针脚数量较多，针脚间距、伸出高度和排列方向直接影响驱动板开孔、连接器选型及走线高度。若在三维布局中忽略端子高度，后续很容易出现驱动板压不到位、端子与壳体安全距离不足、焊接后板件翘曲等问题。模型将多排针脚按实际封装方向表现出来，能够用于检查控制板与功率模块之间的插接路径，也能辅助确认线束、铜排和固定件是否与针脚区域冲突。

　　模块四角的通孔属于整机热设计和机械固定的关键边界。实际装配中，散热器平面度、导热硅脂厚度、螺钉锁紧顺序都会影响接触热阻；在结构设计阶段，需要围绕这些孔位预留工具操作空间，并保证压条或螺钉头不与周边电容、母排、塑料件发生干涉。孔位附近的黄色环形区域可作为绝缘垫圈或衬套位置参考，提醒设计者在金属紧固件与模块本体之间保留必要绝缘。模块底部较宽的接触面对应散热路径，选型布局时应尽量让该面完整贴合散热器，不应被凸台、定位销或表面加工缺陷局部架空。

　　在电气柜内部，该类模块通常与直流滤波电容、铜排、电流传感器、风扇或风道相邻。由于模块自身高度不大，但针脚和底部功率端子同时向上下两个方向占用空间，布置时需要分层考虑：下方关注散热器贴合面积、定位公差和绝缘片范围；上方关注驱动板安装高度、接插件插拔方向以及维修时螺钉工具的进入角度；侧向则要预留高压端子之间的爬电距离和空气间隙。三维模型能够把这些分散在二维图纸中的约束集中呈现，尤其适合在方案阶段进行机柜空间校核。

　　设计思路上，该封装以刚性绝缘外壳保护内部功率芯片和陶瓷衬底，通过多端子引出实现主功率与信号控制的分离。外露针脚并非均匀装饰结构，而是与模块内部电路拓扑相对应，外围驱动电路、吸收电路和故障反馈线路都要依据端子排列进行连接。对于设备选型人员而言，可利用该模型核对模块占位、安装孔距、端子高度和相邻元件距离；对于机械结构工程师，则可进一步展开压条、绝缘板、驱动板支架和风道隔板的详细设计。

　　在维护场景中，模块属于需要可靠压紧且便于更换的功率器件，周围不宜被大型电容或母排完全封死。模型呈现的矩形本体和四角固定方式，有利于评估拆装顺序：先解除上方驱动板或线束连接，再松开压接紧固件，最后沿垂直散热器方向取下模块。若侧向预留不足，拆卸时针脚可能碰弯，底部导热绝缘片也可能被拖拽移位。

　　整体而言，该结构模型重点还原了功率IGBT模块在工业装备中的真实装配关系：扁平壳体提供绝缘与封装保护，密集针脚承担控制信号连接，四角孔位承担机械压紧，底部宽面承担热传导。将其放入变频器、逆变柜或伺服驱动总成中进行三维校核，可提前发现安装孔冲突、端子干涉、散热面贴合不足、维护空间不够以及高压间隙偏小等工程问题，为后续详细设计和器件选型提供直观依据。
