1.5千瓦卧式三相异步电动马达

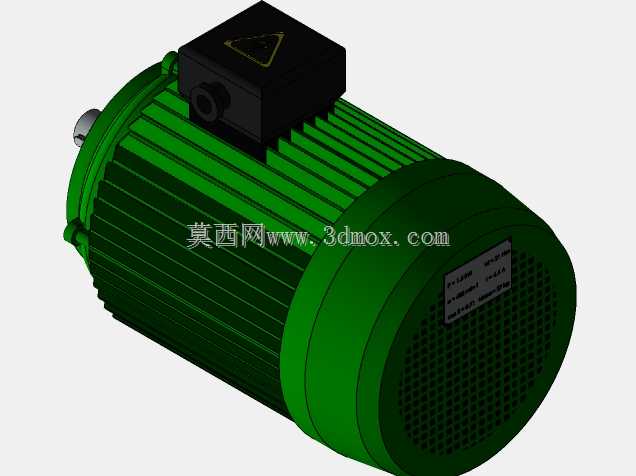

　　这款1.5千瓦卧式电动马达属于工业现场最常见的中小功率动力输出部件，整体采用全封闭自扇冷结构，外壳为深绿色铸铝散热壳体，表面沿轴向布置密集的平行散热筋，既保证壳体刚性，又大幅扩大与空气的接触面积，电机运行时内部绕组产生的热量可以通过定子铁芯传导至机壳，再借助散热筋与流动空气完成热交换，适配连续工作制的产线驱动需求。

　　从实际应用场景来看，这类功率等级的电机在轻工输送、小型机床辅机、食品包装线、农用加工设备、小型风机水泵配套中使用频率极高：在皮带输送线上它作为主动辊的动力源，通过联轴器或链轮减速后带动辊筒运转；在小型台钻、砂轮机这类终端设备上，电机输出轴直接承载工作部件，不需要额外减速机构；在液压站配套场景中，电机轴端通过联轴器连接液压泵，为整套液压系统提供旋转动力。

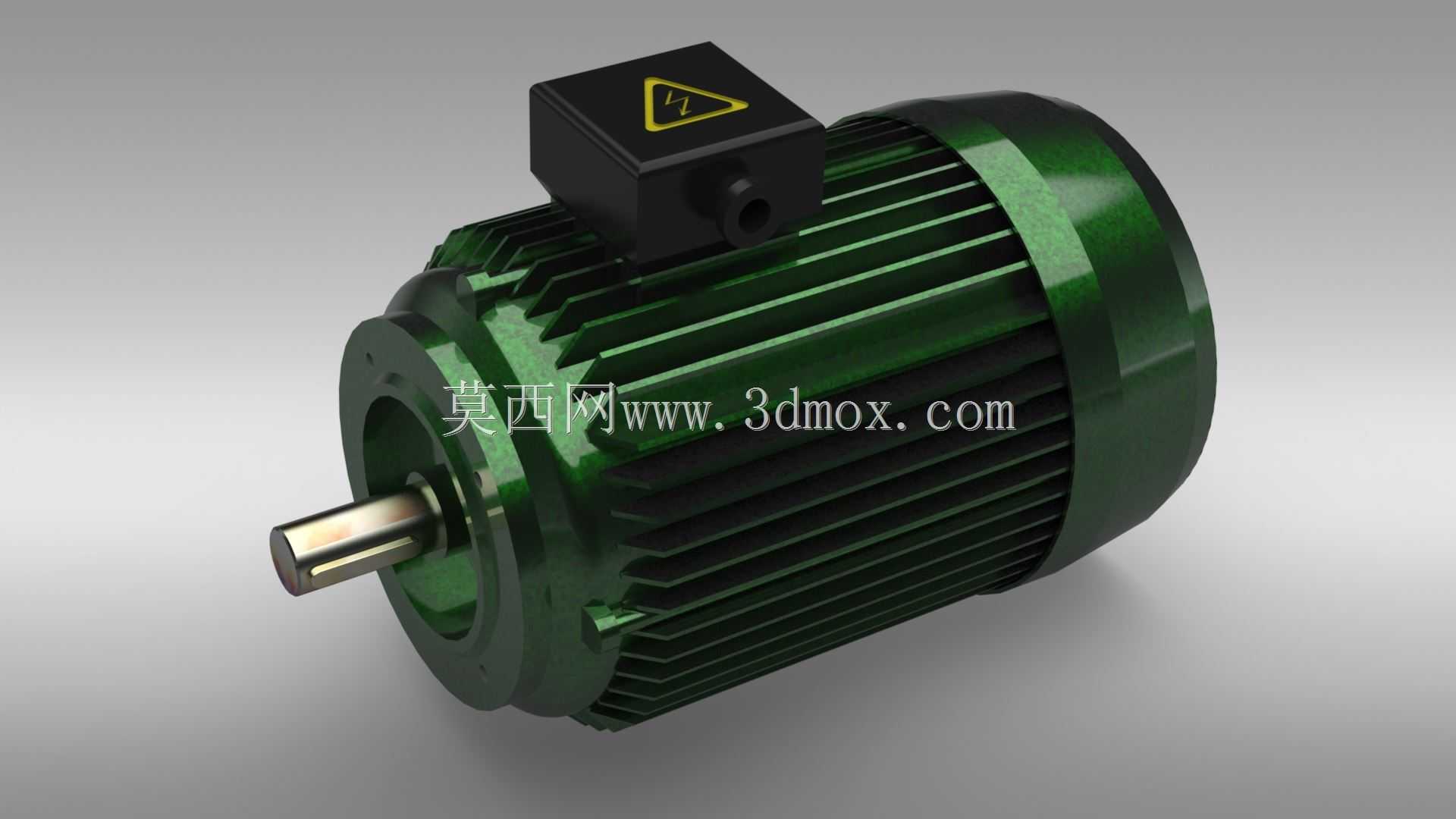

　　结构设计上，电机前端为凸出的圆柱形钢制输出轴，轴端预留标准键槽，用来和带轮、联轴器、链轮等传动件实现周向固定，避免动力传递过程中出现打滑；电机顶部独立设置方形接线盒，接线盒表面印有高压警示标识，盒体预留电缆引入接口，现场布线时三相电源线从接口穿入后接在盒内接线端子上，接线盒和主机壳之间做密封处理，阻挡粉尘、溅水进入电气连接部位，适配车间多尘、偶尔有冲洗作业的环境。电机两端的端盖采用止口定位方式和机壳配合，端盖内部内嵌轴承，为旋转轴提供径向和轴向支撑，保证转子在高速旋转时保持均匀的气隙，避免转子和定子发生扫膛摩擦。

　　建模过程中需要重点把控几处装配边界：首先是输出轴的轴伸长度、轴径以及键槽尺寸，这部分直接决定后续传动件的选型匹配，如果轴径建模偏差，配套的联轴器、带轮将无法完成装配；其次是机壳底部的安装脚尺寸，包括安装孔的孔距、孔径、安装基面的平面度，卧式电机依靠底部四个安装孔固定在设备机架或者电机滑轨上，孔距参数错误会导致现场无法对位安装；再者是散热筋的排布，建模时不需要逐一绘制每一条筋的细小圆角，但要保证筋的高度、间距和实物比例一致，还原电机外观的辨识度；接线盒的位置需要和机壳顶部的安装凸台完全对齐，接线盒的朝向可以根据现场布线需求在装配时旋转90度或180度，建模时保留接线盒和机壳的配合装配关系，方便后续调整出线方向。

　　从安装干涉校验的角度，布置设备三维布局时，要在电机尾部预留出散热风罩的通风空间，不能让其他机架部件紧贴风罩端面，否则会阻挡冷却风的流通路径，导致电机散热效率下降、温升超标；电机输出轴和被驱动设备的轴之间要保证同轴度，若采用联轴器直连，两轴的径向偏移、角度偏移需要控制在联轴器允许的补偿范围内，若采用三角带传动，要保证电机轴和从动轴平行、带轮槽对齐，同时电机底座预留滑轨调整行程，方便安装时张紧皮带。

　　这款电机的外观细节还原度较高，壳体的散热筋、端部风罩的轮廓、顶部接线盒的警示标识、输出轴的金属质感都有清晰体现，在做设备整机方案展示时，直接调用该模型可以快速完成动力单元的布局，不需要从零开始搭建电机的复杂外形结构，有效缩短整机三维设计的周期。
