导轨式工业信号滤波转换模块结构设计

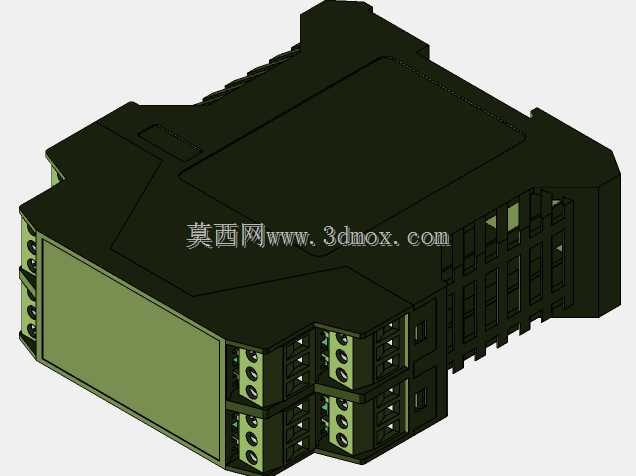

　　在工业现场的信号传输链路里，这类导轨安装的信号处理模块是控制柜内的常用部件，主要承担现场传感信号的滤波、隔离、制式转换功能，把现场端过来的非标准电平信号、带杂波干扰的电流信号规整成PLC、采集卡可直接识别的标准信号，避免现场变频器、动力线缆的电磁干扰串入控制回路造成采集误差、误触发动作。从结构设计来看，整体采用标准DIN导轨卡装的外形逻辑，壳体主体为阻燃工程塑料材质，上下两侧预留的卡扣结构可直接卡入35mm标准导轨，无需额外打孔固定，适配绝大多数工业控制柜、端子排柜的内部安装空间，安装后与相邻端子、模块的间隙可控制在2mm以内，充分利用柜内纵深方向的排布空间，不会占用过多横向走线位置。模块侧面的多组接线端口采用分层排布设计，

　　上下两排端口分别对应输入侧与输出侧的接线位，每个端口旁预留了标识刻印区域，可直接丝印通道号、信号类型标识，现场接线时无需额外对照图纸找点位，降低接错线的概率；端口内部的压线结构采用弹片式接线设计，无需焊接，用一字螺丝刀即可完成线缆压接，适配0.5-2.5平方毫米的多股硬线与软线，压接后拉脱力可满足工业现场振动工况下的连接可靠性要求，不会因为设备长期运行的振动出现线缆松脱、信号中断的问题。壳体表面的散热筋结构沿着模块长度方向排布，既可以提升壳体整体的结构强度，避免安装、搬运过程中出现壳体开裂，也能增大壳体与柜内空气的接触面积，把内部电路工作产生的热量通过壳体传导散出，保证模块在-20到60摄氏度的柜内环境下长期稳定工作，

　　不会因为积热导致内部元器件参数漂移、信号转换精度下降。模块的边角位置全部做了R2以上的圆角处理，没有尖锐的棱角，现场安装布线时不会刮伤线缆绝缘层，也能避免安装人员被划伤；壳体上下两端的卡扣做了弹性退让设计，拆卸时只需用一字螺丝刀撬动卡扣即可从导轨上取下，无需挪动相邻的其他模块，后期维护更换时不用重新整理整排的布线，大幅缩短现场故障排查、备件更换的时间。从安装边界来看，模块整体宽度适配多通道信号处理的排布需求，深度方向不会突出导轨安装面过多，柜内布线时输入侧的线缆可沿着柜内侧边走线，输出侧的线缆直接接入相邻的PLC端子排，走线路径最短，可减少信号线缆的长度，进一步降低干扰耦合的概率。壳体的拼接结构采用卡扣加超声焊接的组合方式，

　　拼接缝隙控制在0.1mm以内，可达到IP20的防护等级，阻挡柜内的灰尘、金属碎屑落入模块内部造成电路短路，同时也能避免日常维护时螺丝刀等金属工具误触内部带电部位造成安全隐患。在结构建模过程中，所有安装孔位、卡扣位置、端口间距都严格遵循工业控制柜内的通用安装规范，相邻端口的中心距保持5.08mm的标准间距，和市面上通用的接线端子排间距完全一致，可直接和标准端子排并排安装，不会出现间距不匹配、布线错位的问题；导轨卡槽的尺寸公差控制在±0.1mm以内，既能保证卡入导轨后不会出现松动晃动，也不会因为尺寸过紧导致卡装困难、拆卸费力。模块侧面预留的状态指示灯安装位，可对应每个通道的工作状态，指示灯的导光结构直接集成在壳体上，无需额外加装导光柱，减少装配零件数量，降低生产装配的复杂度，同时导光面做了磨砂处理，光线柔和不刺眼，现场巡检时可直观看到每个通道的工作状态，不用凑近柜体就能快速判断通道是否正常工作。
