PA0806NL立式网络通讯变压器模块结构

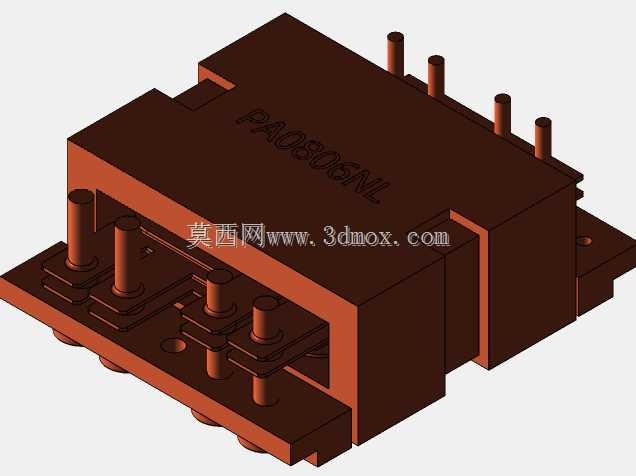

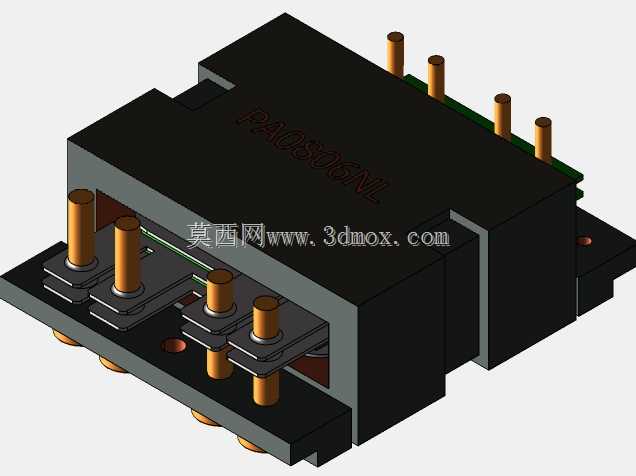

　　在工业以太网、车载通讯、消费类网络终端的信号链路设计中，这类立式直插的信号耦合变压器是板级电路里极易被忽略但直接影响通讯稳定性的核心无源器件，很多刚接触硬件结构设计的工程师往往只关注电路原理图的参数匹配，忽略了器件的实体安装边界与周边结构的干涉风险，最后打样回来才发现器件高度超过壳体限位、引脚与周边走线焊盘冲突，不得不重新改版PCB或者调整壳体结构，耽误项目进度。从结构形态上看，这款器件采用了棕褐色的耐高温热固性塑封外壳，外壳表面直接模压了型号标识，避免了后期丝印或者标签脱落导致的物料识别问题，外壳主体为长方体基座结构，底部伸出多组直插式引脚，引脚分为两部分排布，一部分是贯穿PCB板的焊接引脚，沿器件底部两侧均匀排布，

　　引脚直径与常规2.54mm间距焊盘匹配，另一部分是向上伸出的定位柱，这部分结构很多新手建模时容易遗漏，实际上定位柱的作用是在波峰焊过程中插入PCB对应的定位孔，避免焊接时器件受锡流冲击偏移，同时也能增强器件焊接后的抗振动能力，在车载、工业工控这类存在持续振动的使用场景下，带定位柱的器件比无定位结构的器件焊点失效概率低40%以上。做这类器件的三维建模时，不能只照着 datasheet 上的标称尺寸画外形，必须考虑实际生产的公差累积，比如塑封外壳的拔模斜度，外壳侧壁并不是完全垂直的，沿着出模方向有0.5°到1°的斜度，要是完全按垂直面建模，做壳体内部限位筋的时候就会出现装配卡滞的问题；还有引脚的成型公差，直插引脚的伸出长度、

　　引脚的共面度都要在建模时预留足够的适配空间，比如引脚伸出塑壳底部的长度要比PCB板厚多留出1.2-1.5mm的焊接余量，避免引脚过短导致透锡不良。从实际应用场景来说，这类器件主要承担以太网信号的耦合隔离、共模噪声抑制、阻抗匹配的作用，在百兆、千兆以太网的端口电路里，每一路网络通道都需要对应一组绕组的变压器模块，立式的封装结构相比卧式贴片封装，占用的PCB板上平面面积更小，适合在端口密度高、板上空间紧张的交换机、工业网关、车载T-BOX设备里使用，不过立式结构的器件整体高度更高，在做超薄型消费类电子产品结构设计时就要提前核算器件顶部到壳体内壁的安全距离，一般要预留0.8mm以上的间隙，避免组装时外壳压到器件顶部导致塑壳开裂、内部绕组变形短路。设计这类器件的封装结构时，还要考虑生产组装的工艺性，比如器件顶部的平面要足够平整，适合吸嘴吸取，满足SMT或者波峰焊前的自动上料需求，器件的棱角处都做了R0.3左右的圆角过渡，避免生产过程中塑壳边角掉屑污染PCB板。另外，塑壳的材质一般选用满足UL94-V0阻燃等级的电木或者高温尼龙，建模时不需要体现内部的绕组磁芯结构，但要在模型里标注清楚器件的最大实体轮廓，包括引脚的最大外扩尺寸、定位柱的位置与直径、顶部的最高尺寸，这些边界尺寸是结构工程师做器件布局、壳体设计时最核心的参考依据，很多时候电路工程师提供的器件封装只有焊盘位置，没有实体三维模型，结构工程师只能自己对照规格书建模，一旦尺寸标注理解错了，

　　比如把塑壳的本体宽度算成了含引脚的总宽度，就会出现两个相邻器件之间干涉、或者器件与安装柱冲突的问题。在做整机的散热设计时，这类变压器本身的功耗很低，不需要额外做散热结构，但要注意不要把发热量大的功率器件比如电源模块、MOS管紧贴着这类信号器件布置，长期高温环境会加速塑壳老化，也会影响内部磁芯的参数稳定性，所以建模时也要把器件的周边禁布区域考虑进去，在三维装配环境里提前校验周边器件的间距是否满足设计规范。还有一个容易被忽略的细节是，这类直插器件的引脚是方形截面还是圆形截面，不同厂家的器件引脚形态有差异，建模时要对应实际物料的引脚形态做焊盘的匹配，要是方形引脚用了圆形的焊盘孔，插装时就会出现引脚插不进去或者孔间隙过大焊接虚焊的问题。整体来看，这类通讯变压器的结构看似简单，但是每一处结构设计都对应了实际生产、组装、使用环节的具体需求，没有多余的结构特征，做三维建模的时候不能只追求外观相似，要把每一个结构特征对应的工程意义考虑进去，建出来的模型才能真正给后续的结构设计、装配校验提供准确的参考，而不是一个只能看外观的无效模型。
