方形法兰安装永磁步进电机结构设计

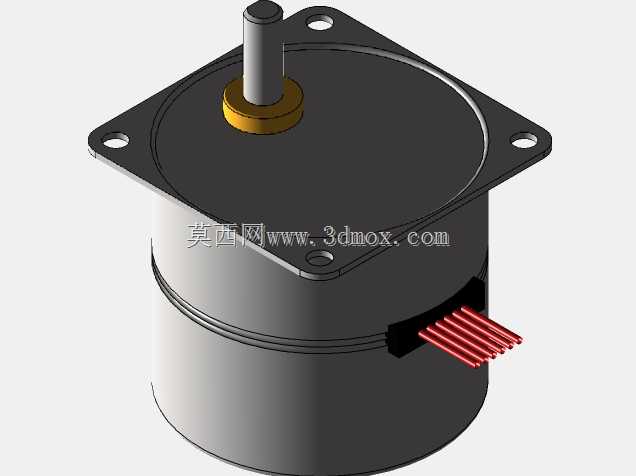

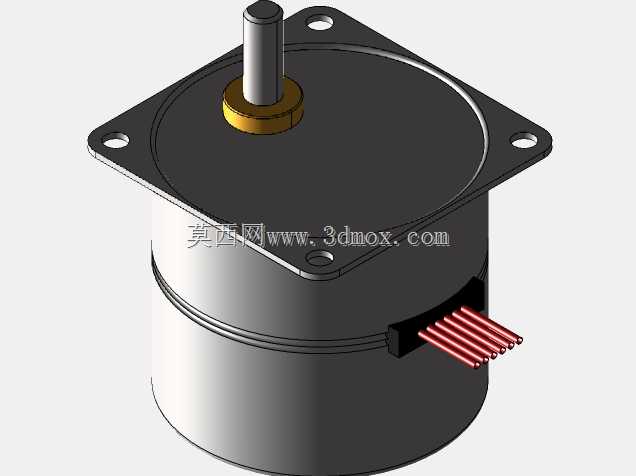

　　这款方形法兰安装的永磁式步进驱动元件，在小型自动化传动场景中有着极高的适配性，日常选型时经常会在3C产品装配工位的小型送料机构、桌面型点胶设备的位移轴驱动、智能办公设备的走纸传动模块、通讯类终端的内部调节机构中见到它的身影。不同于常规圆形机座的步进驱动件，它采用带安装孔的方形法兰作为安装基准面，四个角位的通孔直接对应设备安装板的定位孔位，安装时不需要额外加工转接法兰，能直接通过螺栓锁紧固定在安装立板或者水平台面上，大幅缩减装配环节的加工与调试工作量。从结构设计逻辑来看，这款驱动件的输出轴采用单出轴设计，轴伸位置配套了黄铜材质的轴套限位结构，这个轴套一方面能限制输出轴的轴向窜动间隙，避免轴伸端带载时出现轴向位移影响传动精度，

　　另一方面也能在输出轴连接联轴器或者同步带轮时起到轴向定位作用，保证传动件的安装位置与设计基准重合。机座主体采用分层式圆柱结构，机座外壳做了哑光金属质感的表面处理，既可以提升壳体的散热效率，也能在长期运行过程中抵御车间环境中的轻微油污与粉尘侵蚀，延长元件的使用寿命。出线端采用多芯红皮导线直接从机座侧部引出的设计，没有采用额外的接插件转接结构，这种设计在紧凑安装空间内优势明显，不需要预留接插件的插拔操作空间，导线可以直接顺着设备内部的走线槽排布连接到驱动板，减少了接插件接触不良带来的运行故障风险。在安装边界的设计考量上，方形法兰的对角安装孔距做了标准化适配，能匹配市面上多数42系列步进驱动件的安装孔位，

　　做设备迭代升级时可以直接替换同规格的旧款驱动件，不需要重新修改安装板的孔位设计，降低设备改型的设计成本。输出轴的轴径与轴伸长度也做了通用化设计，能直接适配常规规格的刚性联轴器、同步带轮、小型齿轮等传动连接件，不需要额外加工定制传动配件。从功能特性层面来说，这类永磁式步进驱动件的步距角精度稳定，低速运行时的振动幅度较小，适合短距离、高频次的点位定位传动场景，比如小型物料分拣机构的拨杆驱动、电子检测设备的探头位移驱动、通讯设备内部的信号模块切换驱动，都能依靠它的精准步进动作实现稳定的位置控制。设计这款三维结构的时候，特意将法兰安装面与输出轴的垂直度公差做了严格的基准约束，避免安装后输出轴出现偏摆，导致连接的传动件出现额外的径向负载，

　　长期运行造成轴承受损。机座内部的绕组腔体与出线位置做了密封过渡设计，能阻挡设备运行环境中的细小碎屑进入腔体内部，避免绕组被碎屑刮破造成短路故障。另外，机座的圆柱段外径与法兰边长的尺寸差控制在合理范围，既保证法兰有足够的安装锁紧强度，也不会因为法兰尺寸过大占用过多的安装空间，在紧凑布局的小型设备内部也能顺利完成装配。在实际选型应用中，这类驱动件通常搭配细分型驱动板使用，通过细分设置可以进一步降低运行时的振动与噪音，提升低速传动的平稳性，适合对运行噪音有要求的桌面型设备、民用智能设备内部使用。结构建模过程中，对安装孔的沉头深度、输出轴的键槽（如果是带键连接的版本）、轴套的配合公差都做了参数化处理，设计人员可以根据实际的负载需求快速调整对应尺寸，生成适配不同场景的衍生型号，不需要重新搭建整体结构框架，大幅提升设计改型的效率。
