带安装耳减速步进电机三维结构

　　该结构对应的是一种圆柱形减速步进电机，常见于智能家电、办公设备、小型阀门、自动风门、空调导风机构、卫浴执行器以及教学实验平台中。它的核心作用是把步进电机的脉冲转动经过齿轮减速后，以较低转速和较大输出扭矩驱动外部摆杆、阀片或限位机构。与直接输出的步进电机相比，这类产品更强调低速保持能力、定位重复性和紧凑安装空间，因此在结构上采用了圆筒壳体、顶部输出轴、侧向出线以及双耳固定的组合方式。

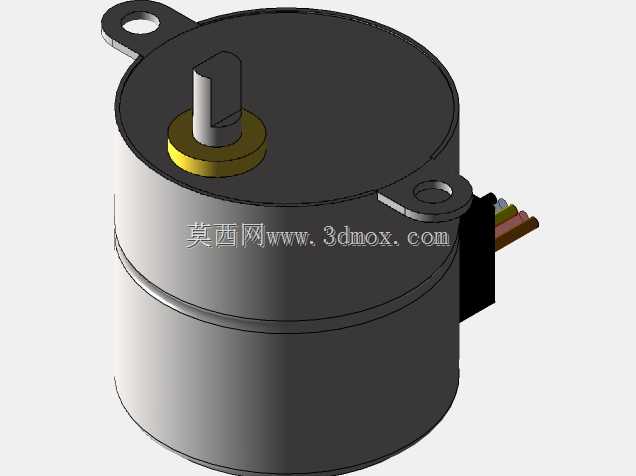

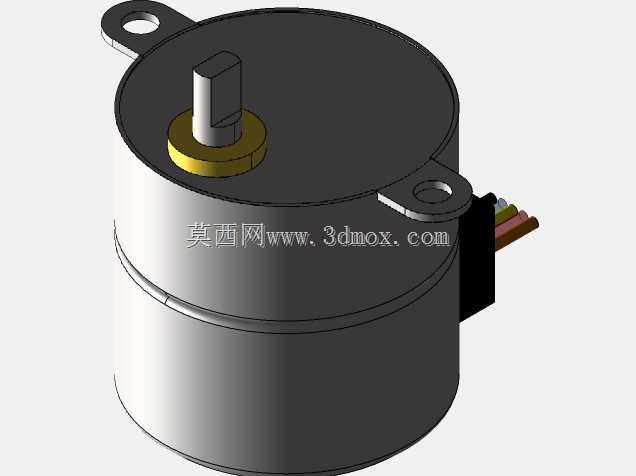

　　从外形看，主体由上下两段圆柱壳体组成，壳体分界线清晰，通常对应内部电机段与减速齿轮箱段的装配关系。上部圆盘区域承载输出轴和减速机构，下部圆柱区域容纳定子、线圈、转子及磁路部件。壳体外表面保持简洁，没有复杂肋位，这有利于小型塑料或金属外壳的成型，也能在密集设备内部减少与相邻线束、支架的干涉。圆柱直径是选型时最关键的边界之一，它决定了电机能否嵌入设备腔体；轴向高度则影响整机堆叠，尤其是在面板后方、管道旁边或家电壳体内部，往往需要同时校核径向包络和顶部轴系伸出量。

　　输出端采用偏心轴或短轴形式，轴根部设置黄色环形衬套区域，可理解为轴承位、耐磨垫圈或轴套支撑区。该区域承担径向支承与轴向限位，轴件从圆盘中心向上伸出，用于连接外部摇臂、曲柄或小齿轮。轴端截面并非单纯圆柱，建模中保留了便于传动配合的削边或异形轮廓，实际产品中这种结构可以传递扭矩并防止连接件空转。设计输出轴时需要关注轴伸高度、配合直径、扁位方向以及负载作用点高度；若外部连杆距离支承面过远，会产生附加弯矩，影响齿轮寿命和轴套磨损。

　　顶部圆盘外侧布置两个带孔安装耳，耳位沿圆周方向分布，孔眼用于螺钉穿过固定。安装耳与圆筒壳体一体延伸，形成稳定的两点支撑。相比单耳或底部卡扣结构，双耳固定在受振动和反复正反转的工况下更可靠，能够限制电机本体随输出负载转动。建模时应重点保留耳片厚度、孔中心距、孔边到筒壁的过渡圆角以及耳片底面的贴合高度。实际装配中，安装面平面度、螺钉预紧力和孔位公差都会影响电机姿态；若耳片刚性不足，锁紧后可能拉扯壳体，使内部齿轮啮合中心距发生微小变化。

　　侧向出线结构位于圆柱壳体一侧，黑色出线座与多色导线相连。导线颜色用于区分相序或绕组端子，便于控制板接线和故障排查。出线座与壳体之间需要形成固定和防护，避免线材在弯折时把外力传入电机内部。对于设备结构工程师而言，出线方向直接影响布线空间，侧出式结构适合贴壁安装，但在电机周围必须预留线束弯曲半径，并避免导线被安装耳、螺钉或相邻零件压住。若设备存在往复运动，还应在出线端附近增加线卡或软胶固定，降低断线风险。

　　内部设计思路通常围绕减速比、步距精度和回程间隙展开。步进电机本体提供离散角位移，经过多级齿轮减速后，输出轴每步动作更小，扭矩放大，但最高转速相应降低。齿轮箱内的齿轮、轴销和支承位置需要在有限圆柱空间内排布，外壳既是防护件，也是齿轮轴孔的定位基准。上部壳体与下部壳体的合模或扣合位置必须保证同轴度，否则会带来齿轮偏载、噪声增大和卡滞。三维结构中虽然外观以壳体为主，但在工程深化时应同步考虑内部齿轮层级、磁转子高度、定子外径与壳体壁厚之间的关系。

　　应用场景上，这类电机不适合连续高速动力输出，而更适合间歇、小角度、可定位的执行任务。例如空调风道中导风板的摆动、智能水表或燃气阀中的小阀门启闭、自动给料机构中的挡板翻转、机器人小车上的云台限位、灯具角度调节以及玩具模型中的动作机构，都能看到类似结构。选型时不能只看外径和电压，还要结合输出扭矩、减速比、驱动脉冲频率、负载摩擦转矩、允许噪声、寿命循环次数以及安装方向综合判断。水平安装与竖直安装对齿轮润滑和轴向受力影响不同，输出轴朝下时还要考虑粉尘、液体沿轴进入箱体的可能性。

　　从安装边界看，外部结构至少需要提供一个与电机底部或耳片贴合的平面，两个螺钉孔位置应与耳片孔对应，并在壳体周围保留接线和散热空间。圆柱主体虽为圆形，但安装耳和出线座使实际包络体不再是纯圆柱，干涉检查时应按完整外形建立占位体，尤其要检查侧向导线、顶部连杆和螺钉头部三个区域。输出轴连接外部零件时，推荐通过扁位、D形切边或小曲柄传递扭矩，不建议仅依靠胶水或过盈摩擦承受长期反转载荷。轴向上应保留少量窜动间隙，径向上则需保证连杆孔与输出轴同轴，避免把安装误差转化为齿轮箱内的附加载荷。

　　整体建模表达抓住了该类减速步进电机的典型工程特征：圆筒主体提供紧凑磁路与齿轮空间，双耳结构解决固定问题，侧出导线方便控制系统接线，顶部短轴用于低速大扭矩输出。对于后续做设备布置的工程师，可以在此外形基础上继续补充安装板、线束夹、输出摇臂和限位开关；对于做电机详细设计的工程师，则需要进一步完善内部齿轮参数、绕组尺寸、轴承配合、密封结构和材料公差，使外观模型能够转化为可制造、可装配、可验证的执行部件。
