工业触控液晶显示屏模组结构

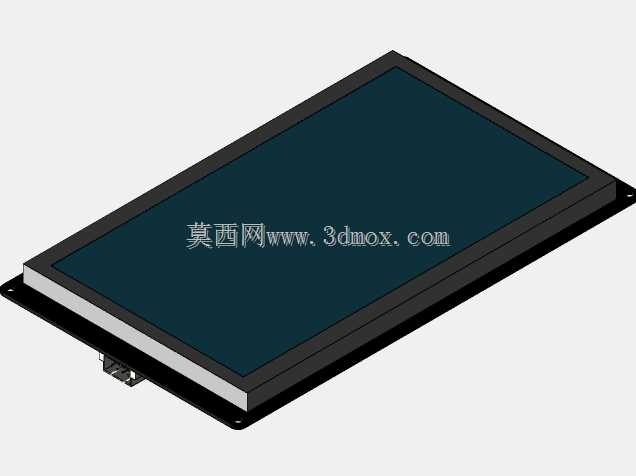

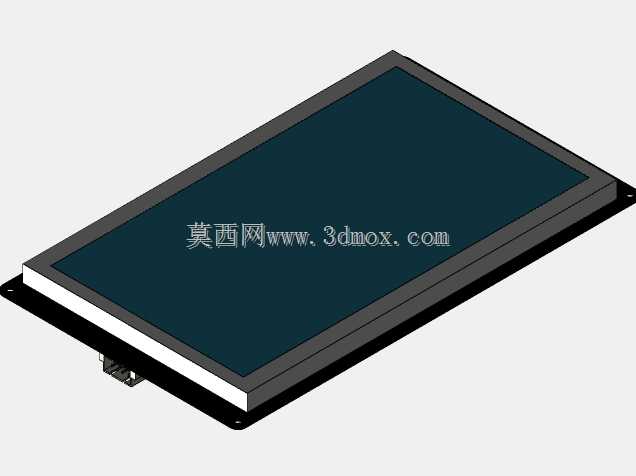

　　该结构围绕矩形液晶显示面板展开，主体由显示区、黑色边框、背部承载壳体及底部信号接口组成，整体呈薄型平板形态，显示面占据正面绝大部分面积，深色面板在未点亮状态下保持统一视觉面，外围边框宽度均匀，既约束液晶玻璃的装配位置，也为前装固定、密封贴合和边缘防护留出结构空间。

　　从设备实际用途看，这类显示模组常用于工业控制柜、人机交互终端、检测设备操作面板、嵌入式仪器仪表以及小型自动化设备的状态显示区域。现场使用时，它承担参数显示、流程提示、报警信息呈现和触控输入等功能，结构设计需要兼顾前面板安装、后部接线、维护拆装和长期振动环境下的可靠性。模组底部伸出的接口区域对应信号传输与供电连接位置，建模时保留了接口附近的局部凸台和避让特征，便于在整机布局中核对线束弯曲半径、插头插拔空间以及与主板的相对位置。

　　外形边界以长方形屏幕为核心，长宽比例明显，厚度方向由液晶层、支撑框架和后壳共同构成。正面黑色边框并非单纯外观件，在工程结构上承担压持和定位作用：液晶玻璃属于脆性部件，不能直接承受螺钉刚性压紧，因此边框与后壳之间需要形成均匀受力面，避免局部应力集中造成白斑、漏光或玻璃破损。背部壳体采用近似平板的承载形式，边缘设置连续侧壁，可提高薄型组件的抗弯刚度；在屏幕尺寸较大而整机厚度受限的情况下，侧壁高度、圆角过渡和筋位布置都会影响模组抗扭能力。

　　安装思路上，该类模组通常从设备面板前方嵌入或由后部推入安装口，再通过边框、压条或卡扣固定。前面板与设备外壳之间需要预留密封件或泡棉胶条的压缩空间，边框外侧尺寸应与面板开孔形成明确配合关系：间隙过小会造成装配干涉，间隙过大则容易产生错位、积尘和防护等级下降。模型中平直的外轮廓有利于在布局阶段直接提取安装开孔线，工程人员可据此校核面板厚度、压边宽度和后部检修空间。

　　显示区本身的有效可视范围与外框边界需要区分处理。结构设计时，可视区不能被设备面板遮挡，而边框覆盖区则可作为隐藏固定区使用。若后续增加电容触摸层，触摸玻璃与液晶面板之间需控制贴合间隙和灰尘控制，边框还要为柔性排线留出转折通道。底部接口位置偏置在模组后侧边缘，这种布置适合将主控板安排在屏幕后方或侧后方，缩短排线长度；但在堆叠设计中必须注意插头高度，避免后壳与设备内壁发生顶碰。

　　从散热和维护角度看，液晶模组自身发热不高，但背部驱动电路、背光组件以及邻近主控板会形成热量累积。薄壳后方不宜完全封闭在无流动空间的狭小腔体内，结构布局时应在背部保留少量空气层，并让接口线束远离高温功率器件。拆装方向也应在结构初期确定：若采用前装方式，前面板外观面需要保证平整；若采用后装方式，后部螺钉柱和压块位置要与设备骨架对应，且不能与排线插头冲突。

　　三维建模过程中，矩形面板、边框台阶、背部腔体和底部接口是需要重点表达的部分。边框圆角虽小，却直接反映实际零件的工艺过渡；后壳边缘的厚度变化可以帮助判断注塑或钣金成型的可行性；接口附近的局部细节则用于整机干涉检查。对于选型人员而言，该模型可作为显示终端外观确认、安装孔位规划、线束走向检查和面板开孔设计的空间参考，使显示部件在整机中的嵌入关系更加明确。

　　在产线设备场景中，屏幕往往位于操作者易观察的高度和角度，因此模组厚度、边框宽度和后部突出尺寸会影响操作箱整体体积。较窄边框能够提升有效显示面积占比，但也会压缩螺钉、卡扣和密封胶条的布置空间；较厚后壳虽然有利于布置加强筋和接口，却会增加操作箱纵深。该结构在薄型化与可安装性之间取得了直观平衡，适合作为嵌入式人机界面显示部件的结构样例，用于后续完成设备面板适配、内部支架设计和装配干涉校核。
